PLC可編程控制器實驗設備

一、概述

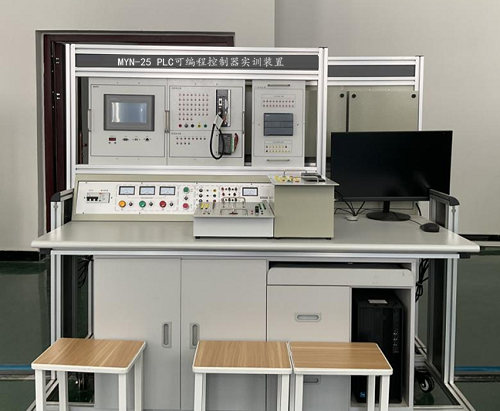

MYN-25 PLC可編程控制器實驗設備由控制屏、實驗桌、可編程邏輯控制器、STEP7編程軟件、組態王組態軟件、模擬控制實驗掛箱于一體，綜合性強、功能齊全，做到一機多用、資源共享、便于管理。在實驗臺上可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤。該設備適合高職院校、中職學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓教學。
二、實驗臺特點：
1、裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件就可以實現。組合靈活,用戶可根據不同的需要組成不同的控制系統。
2、可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作，實驗項目齊全，含數字量、模擬量、網絡通訊、工控組態跟蹤及變頻器電氣實訓控制等。
3、設有電流型漏電保護器及電壓型過流保護模塊，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全及主機起到保護作用。
5、PLC主機：集成數字量I/O（24路數字量輸入/24路數字量輸出）
6、型號：FX3U-48MR主機
7、輸出電壓：直流24V，電壓表指示
8、利用應用軟件編程
9、電源輸入：交流220V，50Hz
1）功能包括
◆ 交流電源輸入?yún)^(qū)                   ◆ PLC主機 、編程電纜
◆ LED發光管、指示燈               ◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關）       ◆ LED數碼管、蜂鳴器
◆ 直流穩壓電源5V1A，24V2A         ◆ PLC輸入、輸出端口
2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）PLC主機一般采用日本原裝的三菱系列主機。如用戶要求時也可配備其他型號主機。
4）實訓臺本身帶有24V2A的電源�？梢灾苯佑糜谳敵鲐�(fù)載或與演示裝置接口或與其它對應裝置相連。
三、技術性能
1．輸入電源：三相四線(380V±10％ 50H_Z)
2．工作環境：溫度–10℃－+40℃，相對濕度＜85％(25℃)，海拔＜4000m
3．裝置容量：＜1.5kVA
4．外形尺寸：160×75×150 cm
四、實驗項目：
1、可編程控制器及應用實驗
1、小車運動控制系統
2、工位控制
3、三層樓電梯控制
4、某自動售貨機采用PLC控制
5、點動控制電路
6、可逆運行控制電路
7、星形—三角形降壓起動
8、雙速電動機控制電路
9、可逆運行反接制動控制電路
10、X62W萬能銑床的PLC控制
11、排水泵站PLC控制
12、交通信號燈管理
13、半自動鉆孔工作站的順序控制
14、用PLC來控制裝料小車的動作
15、用PLC控制混料罐工作
16、用移位指令設計一個烘箱送料機構的控制
17、步進電動機程序控制
18、圓弧插補
19、皮帶傳輸機控制系統
20、PLC控制雙工作臺工作
21、PLC控制機械手動作
22、控制機械滑臺
23、水塔水位控制
24、用PLC控制智力競賽搶答裝置
25、用PLC控制三彩燈閃爍電路
26、用PLC控制倉庫門自動開閉控制電路
27、用PLC控制加熱爐自動上料裝置
2、組態軟件實驗教學：
1、利用已編輯好的組態畫面，對以上任何實驗進行動態跟蹤實驗教學
2、針對實驗項目的具體要求，學生自行編輯組態畫面，進行教學實驗
六、PLC可編程控制器實驗臺清單(單臺配置)：

序號	設備名稱	型號規格	數量	技術說明
1	實驗桌	1600×700×730	1	主體材料采用鋼木結構。面板采用三聚氰胺雙面貼面板，其截面由PVC封邊帶利用意大利進口機械高溫?zé)崛勰z封邊，粘力強，密封性好，經久耐用，外形美觀。操作臺有兩個柜，可存放實驗單元板；上面抽屜存放導線、實操指導書等。右邊有一個電腦主機存放柜以及鍵盤抽屜。
2	電源控制屏	1175×770×220	1	電源控制臺面板上裝有帶漏電保護器的斷路器，一組三相四線插座，一組單相插座，一組0-15VDC，一組24VDC開關電源，一組報警記錄儀，同時電源臺上裝有急停按鈕，緊急情況下按下急停按鈕，斷路器跳閘，故障排除后，將漏電按鈕復位，即可重新使用。實驗屏采用全鋼結構。彈簧可移動螺栓，實驗單元模塊可分別固定在實驗屏上，可自由組合、裝卸。
3	實驗掛箱1 （PLC主機）	485×296×80	1
4	實驗掛箱2	485×296×80	1	電機控制1組，水塔水位自動控制1組，三彩燈閃爍電路1組，交通燈手控與自控1組。
5	實驗掛箱3	485×296×80	1	鉆孔動力頭控制系統1組，組合機床工位控制1組，多工位、雙動力頭組合機床1組，自動倉庫門控制1組，加熱爐自動上料1組。
6	實驗掛箱4	485×296×80	1	運料小車控制系統1組，自動售貨機1組，傳輸帶控制系統1組，步進電機控制系統1組。
7	實驗掛箱5	485×296×80	1	三層電梯控制系統1組，機械手控制系統1組。
8	實驗掛箱6	485×296×80	1	運料小車控制系統1組，智能競賽搶答1組，多液體混合控制系統1組，半自動鉆孔工作站1組。
11	實驗配件		若干	實驗連接線及配件
12	編程軟件		1	置于光盤中
13	PLC實驗指導說明書		1	打印版
12	PLC系統手冊		1	置于光盤中
13	實驗項目參考成		1	置于光盤中
14	組態王仿真控制軟件		1	置于光盤中
15	組態王仿真控制軟件說明書		1	置于光盤中
16	AdbeRdr90_zh_CN安裝軟件		1	置于光盤中
17	三相電機		1	380V
