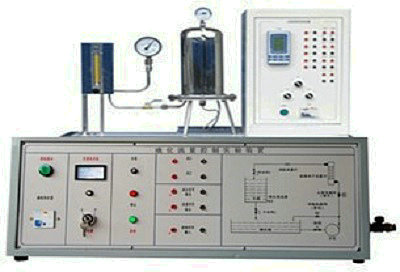

壓力控制測量實訓裝置

一、MYR-50B 壓力控制測量實訓裝置-系統組成
本裝置結構特點是微小、緊湊、美觀、安全。該設備可對流量、組成閉環PID調節液位控制系統或PID調節流量控制系統。通過智能調節儀的通訊口與上位機通訊，控制參數可以在智能控制儀表中以及上位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。本裝置具有多重安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。本實驗裝置，采用工業級傳感器，IEC標準的信號輸出。適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。

二、技術指標
1、供電電源：交流電，單相三線220V
2、最大功耗：1.0KW
3、外形尺寸：1250×600×1500
三、設備組成
包括微型氣泵和不銹鋼空氣罐組成。其中不銹鋼常壓空氣罐里面有電加熱器裝置，并配有壓力檢測裝置和溫度檢測裝置。微型氣泵與閥門組成壓力控制系統。電加熱器裝置與可控硅調壓模塊組成溫度控制系統。
1、控制對象:常壓空氣罐
2、系統動力設備:微型壓縮氣泵
3、檢測傳感器:壓力傳感變送器
4、溫度傳感變送器:轉子流量計
5、執行機構:單相調壓模塊：用于調節加熱器功率，以控制空氣罐內溫度。
6、調節閥：通過調節開度以控制氣泵流量的大小。
7、控制系統:帶遠程485通訊的數據采集與控制的A/D與D/A轉換模塊；智能儀表控制器：AI818控制儀表
8、電加熱器：220V
四、實驗項目
基于上述實驗裝置可完成以下常規控制實驗（其中閉環控制實驗均包括設定值跟蹤實驗與抗干擾實驗），具體包括：
1、壓力過程控制系統組成認識實驗
1）壓力過程控制系統的組成、硬件認識與信號連接操作
2）智能儀表的操作與參數設定
3）傳感變送器的校正(零點遷移與量程調整)
2、溫度控制系列實驗
1）溫度對象的特性測試
2）空氣罐內溫度的PID回路控制
3）空氣罐內溫度的模糊控制
4）空氣罐內溫度的超弛控制
3、壓力控制系列實驗
1）壓力對象的特性測試
2）空氣罐內壓力的模糊控制

上一篇：空調制冷換熱綜合實訓臺
下一篇：液位流量控制實訓臺
