主頁 > 技能大賽 > 空氣水地源熱泵系統模擬裝置 2024-07-17

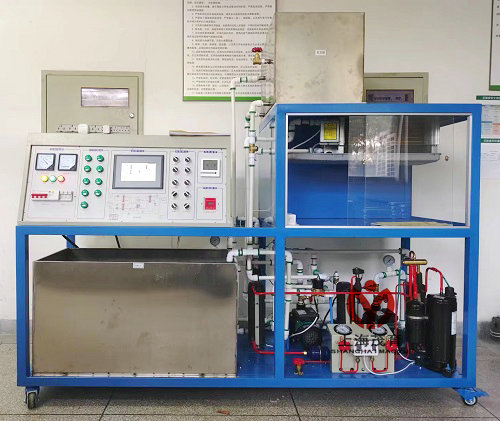

空氣水地源熱泵系統模擬裝置

一、MYCN-33 空氣水地源熱泵系統模擬裝置-概述：
1、空氣/水/地源熱泵系統模擬裝置是能源利用工程技術，它可以實現空氣源、水源、地源、熱泵等系統組成，并且還能節省相當可觀的運行費用。達到的優點
2、平臺集成：空氣源熱泵系統、水源熱泵系統、地源熱泵系統、制冷熱泵等四類系統組成，

二、技術參數
1、工作電源：三相五線制 AC 380V±10% 50Hz
2、安裝尺寸：長×寬×高200×800×220cm()
3、整機容量:最大供冷量：5kW；
4、最大輸入總功率：6.5kW；制冷額定功率：3.8kW；最大堵轉電流：50A；
5、制熱額定功率：2.0kW 額定輸入電流：7A；     6、循環風量：700m3/h；制冷劑：R22；
三、系統功能特點
1、空氣源熱泵系統：
是基于制冷熱泵壓縮機高效工作過程中，利用制冷系統中換熱器的熱泵原理與介質之間的熱交換來完成，利用水的導熱性來實現熱泵過程。
2、水源熱泵系統：
  水源熱泵系統利用的地下水資源對熱泵機散熱冷卻。實現與大地之間的熱交換，系統是一個密閉的閉路循環系統，他是一項可持續發展的建筑節能新技術。
3、地源熱泵系統：
地源熱泵系統是通過導熱介質溶液在埋入地下的循環系統中流動，實現與大地之間的熱交換，系統是一個密閉的閉路循環系統，他是一項可持續發展的建筑節能新技術
4、制冷熱泵：
是利用工業化學機與械運動，通過制冷系統的能量轉換，達到制冷或者制熱的過程。實現與物質或者空氣之間的熱交換。
土-氣型地源熱泵機組室內換熱系統, 該種室內換熱系統的制冷和供熱都是通過對空氣的降溫或升溫實現的。
四、系統組成
設備整體與實際地源熱泵中央空調系統結構相同，采用開放式鋼框架結構，各部件布局合理操作方便�？刂葡到y(tǒng)由電控柜、可編程控制器、壓力采集模塊、溫度采集模塊、數據采集點、PLC編程軟件、中央空調組態監控軟件組成。
1、地源熱泵制機組
由2P壓縮機、冷凝器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成。管路中視液鏡可觀察制冷劑狀態等設備組成。為整機系統提供冷源，采用一套分水器對冷量進行分配調節。
  2、室外熱交換器：
放地耦管換熱方式，盤管與室內循環水換熱系統形成閉式系統。利用地下水中熱量的閉路循環系統，它通過循環液體在封閉地下埋管中的流動，實現系統與大地之間的換熱。
3、主機系統
整個中央空調采用PLC作為主控機，由計算機通過通信線與PLC進行通信，從而控制整個空調的運行，也可通過網絡實現遠程控制。空調的運行參數由傳感器及變送器進行采集，并通過A/D模塊轉換后送入PLC中，再由PLC送到計算機中進行實時顯示監控。
冷水機配置表

編號	名稱	單位	數量	說明
1	壓縮機（2P）壓縮機	臺	1
2	高低壓力控制器	只	1
3	低壓表	只	1	3.8MP
4	高低壓表	只	2
5	過濾器	個	1
6	視液鏡	個	1
7	低壓表	只	1	1.8MP
8	膨脹閥	只	1
9	模擬水井（鋼制）	臺	1	不銹鋼
10	地耦管換熱器	個	1	不銹鋼
11	熱泵換熱器	個	1	不銹鋼
12	四通閥	套	1
編號	名稱	單位	數量	說明
1	地耦水系統
2	媒水系統
3	熱水系統
4	水管組件	套	1
5	水泵	臺	1

五、實訓項目要求
1、空氣熱泵機組的原理與結構組成
2、地源熱泵機組的原理與結構組成
3、水源熱泵機組的原理與結構組成
4、熱泵機組的原理與結構組成
5、空調系統電氣自動控制
6、空調系統夏季運行工況調試
7、空調系統冬季運行工況調試
8、掌握地源熱泵機組拋放地耦管換熱方式構成
9、掌握地源熱泵機組土-氣型地源熱泵機組室內換熱系統, 方式構成
