二氧化碳P-V-T關系儀實驗說明書

一、二氧化碳P-V-T關系儀實驗目的
1、了解CO₂臨界狀態的觀測方法，增加對臨界狀態概念的認識；
2、增加對課堂所講的工質熱力狀態、凝結、汽化、飽和狀態等基本概念的理解；
3、掌握CO₂的p-v-t關系的測定方法，學會用實驗測定實際氣體狀態變化規律的方法和技巧；
4、學會活塞式壓力計、恒溫器等熱工儀器的正確使用方法。
二、實驗設備
整個實驗裝置由壓力臺、恒溫器和實驗臺本體及其防護罩等三大部分組成

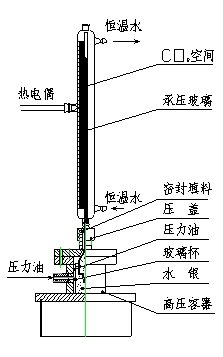

實驗臺本體
三、二氧化碳P-V-T關系儀實驗原理
實驗工質二氧化碳的壓力值，由裝在壓力臺上的壓力表讀出。溫度由實驗臺上的溫度顯示表讀出。比容首先由承壓玻璃管內二氧化碳柱的高度來測量，而后再根據承壓玻璃管內徑截面不變等條件來?yè)Q算得出。
a）已知CO₂液體在20℃，9.8MPa時的比容

（20℃，9.8Mpa）=0.00117m³·㎏
b）實際測定實驗臺在20℃，9.8Mpa時的CO₂液柱高度Δh₀（m）
c）∵

（20℃，9.8Mpa）=

∴

式中：K——即為玻璃管內CO₂的質面比常數
所以，任意溫度、壓力下CO₂的比容為：

（m³/kg）
  式中：Δh=h-h₀
         h ——任意溫度、壓力下水銀柱高度
          h₀——承壓玻璃管內徑頂端刻度
四、實驗步驟：
1、關壓力表及其進入本體油路的兩個閥門，開啟壓力臺油杯上的進油閥，搖退壓力臺上的活塞螺桿，直至螺桿全部退出。這時，壓力臺油缸中抽滿了油，先關閉油杯閥門，然后開啟壓力表和進入本體油路的兩個閥門。搖進活塞螺桿，使本體充油。如此交復，直至壓力表上有壓力讀數為止。
2、把水注入恒溫器內，至離蓋30～50mm。檢查并接通電路，啟動水泵，調節溫度旋扭設置所要調定的溫度。
3、測定低于臨界溫度t=20℃時的等溫線。
（1）將恒溫器調定在t=20℃，并保持恒溫；
（2）壓力從4.41Mpa開始，當玻璃管內水銀柱升起來后，應足夠緩慢地?fù)u進活塞螺桿，以保證等溫條件。否則，將來不及平衡，使讀數不準；
（3）按照適當?shù)膲毫﹂g隔取h值，直至壓力p=9.8MPa；
（4）注意加壓后CO₂的變化，特別是注意飽和壓力和飽和溫度之間的對應關系以及液化、汽化等現象。將測得的實驗數據及觀察到的現象填入表1。
4、測定臨界參數，并觀察臨界現象。
（1）按上述方法和步驟測出臨界等溫線，并在該曲線的拐點處找出臨界壓力p_c和臨界比容

_c，并將數據填入表1；
（2）、觀察臨界現象
a）整體相變現象：由于在臨界點時，汽化潛熱等于零，飽和汽線和飽和液線合于一點，所以這時汽液的相互轉變不是象臨界溫度以下時那樣逐漸積累，需要一定的時間，表現為漸變過程，而這時當壓力稍有變化時，汽、液是以突變的形式相互轉化。
b）汽、液兩相模糊不清的現象：處于臨界點的CO₂具有共同參數（p,v,t），因而不能區別此時CO₂是氣態還是液態。如果說它是氣體，那么，這個氣體是接近液態的氣體；如果說它是液體，那么，這個液體又是接近氣態的液體。下面就來用實驗證明這個結論。因?yàn)檫@時處于臨界溫度，如果按等溫線過程進行，使CO₂壓縮或膨脹，那么，管內是什么也看不到的�，F(xiàn)在，我們按絕熱過程來進行，首先在壓力等于7.64Mpa附近，突然降壓，CO₂狀態點由等溫線沿絕熱線降到液區，管內CO₂出現明顯的液面。這就是說，如果這時管內的CO₂是氣體的話，那么，這種氣體離液區很接近，可以說是接近液態的氣體；當我們?cè)谂蛎浿螅蝗粔嚎sCO₂時，這個液面又立即消失了。這就告訴我們，這時CO₂液體離氣區也是非常接近的，可以說是接近氣態的液體。既然，此時的CO₂既接近氣態，又接近液態，所以能處于臨界點附近�？梢赃@樣說：臨界狀態究竟如何，就是飽和汽、液分不清。這就是臨界點附近，飽和汽、液模糊不清的現象。
5、測定高于臨界溫度t=50℃時的等溫線。將數據填入原始記錄表1。
五、實驗結果處理和分析
表1

t=20℃

t=31.1℃（臨界）

t=50℃

p
(Mpa)

Δh

v=
Δh/K

現象

p
(Mpa)

Δh

v=Δh/K

現象

p
(Mpa)

Δh

v=
Δh/K

現象

進行等溫線實驗所需時間

分鐘

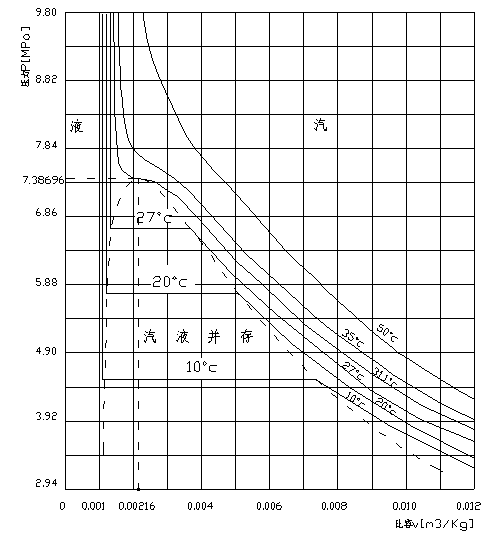

圖三標準曲線

1、按表1的數據，如圖三在p-v坐標系中畫出三條等溫線。
2、將實驗測得的等溫線與圖三所示的標準等溫線比較，并分析它們之間的差異及原因。

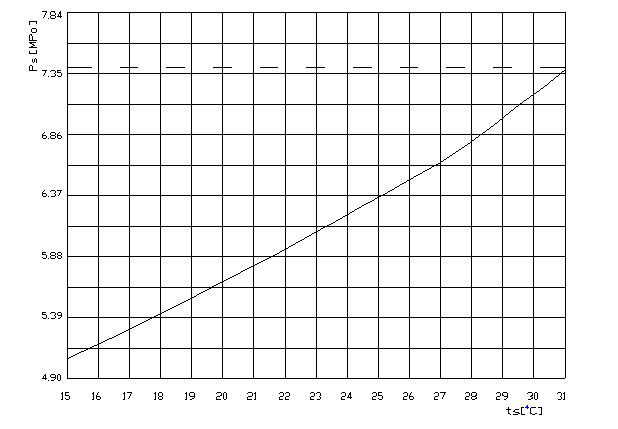

3、將實驗測得的飽和溫度和飽和壓力的對應值與書中的

曲線相比較。
4、將實驗測定的臨界比容

_c與理論計算值一并填入表2，并分析它們之間的差異及其原因。
臨界比容V_c[m³/Kg] 表2

標準值	實驗值	V_c=RT_c/P_c	V_c=3/8	RT/P_c
0.00216

說明：電加熱水，水再通過夾套加熱玻璃管中的二氧化碳用儀表控制溫度！
