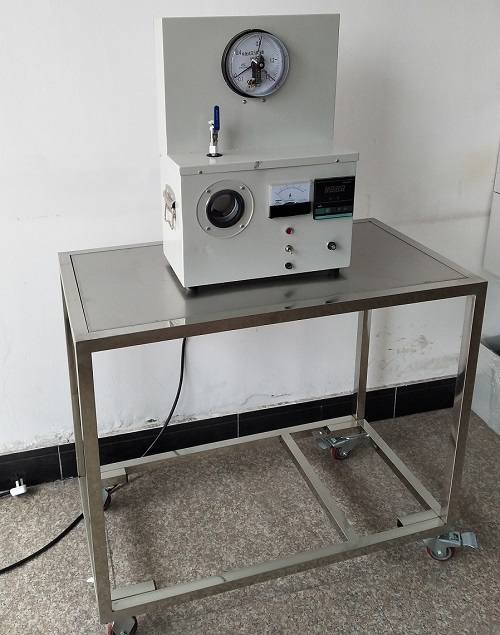

飽和蒸氣P-T關系儀

MYR-32B 飽和蒸氣P-T關系儀-介紹：

一、主要用途：
1、測試一系列對應于飽和水液面壓力下的飽和蒸汽溫度，
2、繪制出關系曲線，可直觀地觀察到相應壓力下和溫度下的沸騰現象。
二、主要技術參數：
1、外形尺寸：420×250×600mm
2、工作電壓：220V     功率：600W
3、最大壓力：1Mpa
4、蒸發器：紫銅管、厚度3mm
5、配有專用工具，可在閥門處直接加水。
三、配置及技術參數：

序號	主機（部件、配件等）名稱	型號、規格	數量
1	高壓電蒸汽發生器	最大壓力：1MPa 蒸發器材質：紫銅管 蒸發器壁厚：3mm     安全要求：自動斷電自動泄壓等安全措施	1只
2	高低壓控制壓力表	高低壓控制壓力表1套，量程0～1.5MPa	1只
3	溫度傳感器	K型熱電偶，可數顯	1套
4	玻璃視窗	鋼化玻璃視窗	2只
5	電流表	量程：0～5A	1只
6	溫度控制儀	測量誤差：±0.5%F·S±1B， 附加冷端補償誤差≤±2℃；	1套
7	加熱器功率調節	可控硅	1套
8	排氣閥	316不銹鋼排氣閥	1只
9	實驗臺	不銹鋼	1張

---
