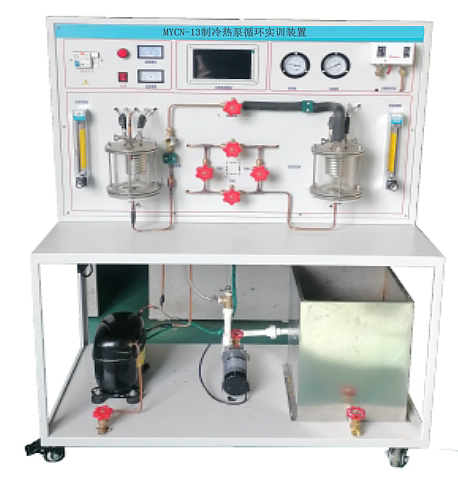

制冷熱泵循環實訓臺

一、MYCN-13 制冷熱泵循環實訓臺-概述：
該實驗裝置適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統中的壓縮機、蒸發器、冷凝器采用透明耐壓玻璃作殼體，可直接觀察到制冷劑的蒸發和冷凝現象，并通過進出水溫的變化可觀測制冷效果。
*原理：利用演示制冷劑在玻璃蒸發器中蒸發液化過程，和制冷劑在冷凝器中的汽化過程.同時玻璃管中的蛇形管熱器中的流動水在水泵的壓力作用下的換熱過程。

二、技術性能
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.3kW
4、制冷劑：R22
5、制冷量：0.2kW
6、重  量：100kg
7、外形尺寸：1000×700×1300mm
8、數據顯示屏：7寸
三、主要配置：
  實驗裝置由制冷系統、溫度測試、流量測量以及控制系統等組成。；可以測定吸氣壓力、排氣壓力、壓力、吸氣溫度、排氣溫度、入口溫度、室內環境溫度
  1、控制屏 采用工業鋁合型材結構底架，面板為雙層彩色噴塑結構，造型新穎；面板上布置制冷系統，可 直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板；底部裝有四個帶剎車的萬向輪， 便于移動和固定。
  2、交流控制單元 單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA
  3、制冷系統 100W壓縮機、石英玻璃冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和石英玻璃蒸發器；制冷劑：600A，循環水量：流量0.3噸，揚程9米，流量計：4-90L/h；
  4、水箱：49×35×30cm；
*5、 石英玻璃冷凝器、可觀察制冷工質在玻璃冷凝器中的冷凝過程，及壓縮機的工作現象。
*7、 石英玻璃蒸發器、可觀察制冷工質在玻璃蒸發器中的蒸發過程，及壓縮機的工作現象。
8、7寸智能實驗/實訓組合模塊
1）智能實訓系統由多個模塊搭配組成，根據功能要求，通過連接線自由組合。模塊1：溫度測量功能、模塊2：故障設定模塊功能、模塊3：溫度、溫度控制模塊：模塊4：加熱/濕度溫度控制、模塊5：智能流量控制調節功能組成。
2）溫/濕度模塊，通過標準通信協議與5寸觸摸屏顯示屏通信，上可測量12路溫度、12路溫度過通過在線名稱修改，如壓縮機排氣溫度、壓縮機吸氣溫度、冷凝器溫度、蒸發器進溫度等。
3）溫度測量儀表功能：通過10K傳感器，可在線可測量12路溫度。
4））濕度度測量儀表功能：通過變換濕度傳感器，可測量12路空間中濕度功能。
5）模塊5：智能流量控制調節（選配）可以自動調節制冷劑流量，數據調節
四、制冷/空調系統操作軟件：
是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。
主要功能
1）制冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）系統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。
7）軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數�？梢栽陧椖恐辛私馊绾芜x擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數
12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。
五、實訓功能：
1、冷循環/熱泵演示，可觀察制冷工質在玻璃蒸發器/冷凝過程,
2、可演示多種實驗現象：熱泵循環，制冷循環
3、可演示制冷系統的常見故障
4、認知制冷系統中多節流閥作用和結構樣式
5、研究制冷系統中的制冷劑回流熱泵原理。
6、學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理據運行據數據，制冷劑的比較）、組件計算 、組件效率的計算。
7、學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數
