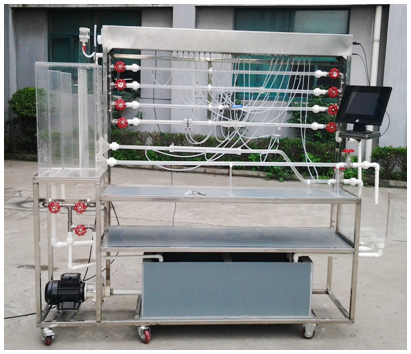

數據采集型流體力學綜合實驗裝置

MYLT-17D數據采集型流體力學綜合實驗裝置是由雷諾實驗、柏努利實驗、沿程阻力實驗和局部阻力實驗于一體的綜合實驗臺，外形美觀，且節約實驗投資與占地面積。在實際生產中，許多過程都涉及到流體流動的內部細節，尤其是流體的流動現象，故而了解流體的流動形態極其重要。流體在流動過程中為克服流動阻力必定要消耗能量。流體流動阻力產生根本的原因是流體具有粘性，流動時存在著內磨擦，而固定的管壁或其它形狀固體壁面，促使流動流體的內部發生相對運動，為流體流動阻力的產生提供了條件，因此液體阻力的大小與流體的物性、流動狀況及壁面等因素有關。流體在流動系統中作定態流動時，流體在各截面上的流速、密度、壓強等物理參數僅隨位置而改變而不隨時間而變。根據能量守恒定律，對任一段管路內流體流動做能量衡算，即可得到表示流體的能量關系和流動規律的柏努利方程。

一、主要功能：
1、可測定雷諾
2、伯努力
3、沿程阻力系數和突擴、突縮
4、閥門局部阻力系數
5、可進行孔板
6、文丘里和皮托管流量系數的實驗
二、技術參數：
1、外形尺寸：2200×600×1900mm
2、工作電壓：220V
3、功率：200W
4、水泵：揚 程:4M
5、頻率:50Hz/60Hz
6、流量:>5580L/H
6、實時顯示流量、雷諾數、壓力。
7、7寸嵌入式一體化觸摸屏，MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。
三、主要配置：
1、不銹鋼移動式實驗臺、
2、流量傳感器
3、壓力傳感器
4、儲水箱；
5、雷諾測試管；
6、伯努利測試管；
7、沿程阻力系數測試管；
8、突擴、突縮測試管；
9、閥門局部阻力系數測試管；
10、孔板流量計測試管；
11、文丘里流量計測試管；
12、和皮托管測試管；
13、測壓板直接顯示總水頭線和測壓管水頭線。
