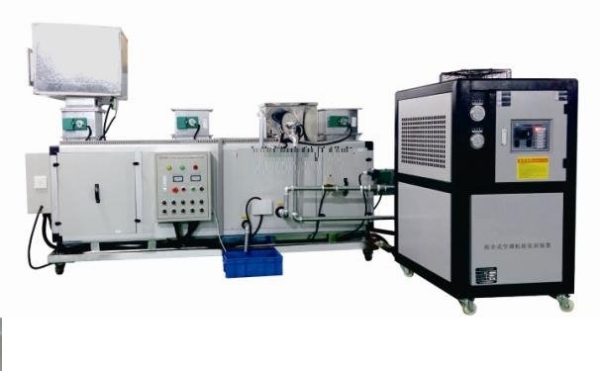

AHU組合式空調機組實訓裝置

一、概 述：
MYKT-32-組合式空調機組實訓裝置集制冷系統、空氣處理、過程控制、工程組態技術于一體。其本身不帶冷、熱源，是以冷、熱水或蒸汽為媒介，用以完成對空氣的過濾、加熱、冷卻、加濕、消聲、熱回收、新風處理和新、回風混合等功能的箱體組合式機組。它是一款適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（中級、高級）》、《中央空調系統操作員》等課程。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修等方面的技能應用型人才。

二、特 點：
1、直觀性強 ：
采用分段組裝的框板式結構，可根據需要選取不同的功能段來組合，完成滿足不同功能需求的組合式空調機組，十分靈活方便，設備整體結構緊湊，占地面積最小，同時系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種現場元器件及了解整個工作流程。
  2、獨特的組合設計：由混合段、過濾段、表冷段、加熱段、加濕段、消聲段、風機段等功能段獨立制造，再依據不同的使用要求加以組合。
  3、安全保護：
設有電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
  4、系統完整：
 系統與實際應用的組合式空調機組結構，保護、顯示功能完全一致。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3、系統容量：＜5kW
4、實驗臺控制智能模塊
本模塊可控制整機工作環境，確定 系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：
1)、智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護
2）、軟件平臺：
電流、電壓溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
3）、工作電源 額定電壓AC220V、功耗  正常監視狀態≤2W 報警狀態≤2.5W、
4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。
5）、溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
6）電流檢測通道：1路、電壓檢測通道：3路。
7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、
8）通訊接口   通訊/GPRS通訊(選配)有效通訊距離≤1km.
9)、通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，
10)、傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.
11）功能顯示：可顯示電壓、電流、功率
12）、界軟件面
四、系統配置
   組合式空調機組本身不帶冷、熱源，是以冷、熱水或蒸汽為媒介，用以完成對空氣的過濾、加熱、冷卻、加濕、消聲、熱回收、新風處理和新、回風混合等功能的箱體組合式機組，比如二次回風系統中組裝式空調機組的處理過程：新風通過過濾器過濾濾去塵埃和雜物，經一次加熱后進入表冷室進行濕熱處理，降溫除濕后接著與二次回風進行混合�；旌虾蟮目諝饨�(jīng)二次加熱器加熱到規定的送風狀態點，由送風機經消聲器降噪，最后送入室內。由室內排出的空氣經回風管道內設置的消聲器降噪，由回風機將一部分空氣排除出系統，其余部分作為回風加以利用。一次回風量和二次回風量由各自的回風閥開度來控制。實際工程中組合式空調機組的組成由各自的工藝的處理要求而定。
1、熱泵空調機組：
壓縮機、風冷冷凝器、水冷蒸發器、節流裝置。
2、新回風混合段（進風段/出風段）：
該段用于室外新風和空調房間的回風，同時該段設有檢查門，并可配置初效過濾器，成為新回風混合帶初效過濾段。
3、風機段（送風機段、回風機段）：
主要用于輸送空氣，風機出口安裝手動調節閥，風機采用低噪聲高效率離心風機，風機和電動機安裝在一個共用減震座上，出風口設有帆布軟接管與箱體聯接風機座架上均裝有橡膠減震器或金屬彈簧減振器。
4、表冷段：
采用4排銅管串鋁片。。
5、加濕段：
采用蒸汽加濕器、高壓噴霧加濕器或濕膜加濕器，超聲波加濕器加濕段一般不單獨設置，按空氣處理過程要求可附加在加熱段內。
6、電氣控制：
電控柜、電源控制器、PLC可編程控制器(FX3U48)、模擬量采集器、交流接觸器、開關按鈕、工業組態軟件。
五、實訓項目
1.掌握組合式空調機組各段的結構與功能
2.組合式空調機組的組裝與調試
3.組合式空調機組溫度的控制與調整
4.組合式空調機組送風量的控制與調整
5.組合式空調加濕量的控制與調整
6.可編程控制器的編程、調試和應用
六、控制柜配置表

編號	名稱	單位	數量
1	配電控制柜，網絡式機柜	套	1	1800*700*700MM,采用藍色框架結構，白色為搭配色，前后開門，方便實訓操作，前門采用玻璃裝飾，美觀大方(面板：鐵質面板，激光雕刻，彩色噴繪)
2	三相4P帶漏電開關	只		32A
3	組合風柜	臺	1	定制
4	450V電流表，30A電流表	個	1	6L2
5	開關電源:為控制系統提供電源	套	1	Q60.:提供+24V.+5V
6	中間繼電器	套	8	24V
7	交流接觸器	套	13	220V
8	7寸彩色觸摸屏	只		昆侖動態
9	水泵	個	1
10	PT100傳感器	只	6
11	PLC，F(xiàn)X3U-48M	臺	1
12	數據采集系統 溫度采集模塊，F(xiàn)X2N-4AD-PT	套	1

六、制冷壓縮機仿真軟件
1、制冷壓縮機動態模型的建立是仿真和分析的前提。采用基于特征的、參數化的三維建模技術，具有交互建模和編輯復雜實體模型的能力，可以快速進行概念設計和結構細節設計。它為三維建模提供了多種不同的應用模塊如實體建模、特征建模和自由曲面建模等，實現設計意圖。
2、對于制冷壓縮機的諸零件，曲軸是其中的主要零部件之一，建模相對復雜，下面以曲軸為例簡述其參數化建模的過程：
(1)在草圖環境中創建曲柄輪廓，拉伸形成曲柄宴體；
(2)用拉伸特征創建曲拐軸頸；
(3)用編輯、鏡像命令復制曲柄和另一半曲拐軸頸：
(4)用拉伸、鏡像命令創建左右兩端軸承支座；
(5)用放樣命令創建帶輪支座；
(6)倒角等命令完成整個曲軸的建模。
3、類似步驟對壓縮機的其他零部件進行建模，利用標準件庫，可以快速準確地創建標準件、通用件。參數化設計零件可“大大提高模型的生成和修改速度，在產品的設計方面有較大的應用價值。
4、虛擬裝配
虛擬裝配的實現有助于產品零部件的分析、設計，解決零部件從設計到生產所出現的技術問題，從而縮短了產品開發周期，降低了生產成本，優化產品性能。
5、采用虛擬裝配模式，提供了自下而上、自上而下或2種方法結合使用的裝配方法。裝配是簡潔而又符合實際情況的，只要通過很少的步驟就可以將各種零件按要求裝配在一起，進而還可以檢查零件間關聯情況，是否有干涉發生，甚至可以模擬機構的運動情況，驗證整個產品設計的正確性。本文采用自上而下的設計方式，即將已經設計好的零部件的三維模型，這種做法符合一般的工程習慣，應用較多。
6、裝配時，單擊文件、從零件制作裝配體，裝配體會在插入零部件打開的同時打開，在圖形區域中單擊將零件添加到裝配體。使第1個零部件同定。完成的裝配體模型如下圖所示
7、完成組裝后，
按工具(T)→干涉檢查(R)命令來檢查后發現，大多數螺紋部位干涉，這是因為在建模時的螺紋孔和螺釘零件的螺距不準確，所以組裝以后不會對位。這時需單擊忽略按鈕來排除。
8、基于Motion的仿真分析
可以模擬裝配體的機械動作以及它們產生的作用力。它還可以確定各相關因素，如能量消耗、運動零件之間是否干涉以及抗壓力。設計人員可根據任務書給定的相關條件和參數，模擬產品的不同運動狀，態檢驗產品的運動性能投產品的設計計算結果正確性。了解其設計方案將在何時失效、零件將在何時斷裂，以及它們是否存在安全隱患。
9、空壓機屬于標準的四連桿曲軸機械，零件繁多，裝配體結構復雜。根據操作Motion的經驗，如果裝配體零件較多，就難以計算，甚至在計算過程中產生錯誤。因此，必須刪除或壓縮一些不會影響分析結果的零件，如螺栓、墊片、彈簧等，以求整個機構的簡化。
10、PC，顯示器32寸，主機內存：1T，內存4G（自備）
則  10、3D壓縮機軟件

序號	名稱	數量	說明	配置
1	半封閉式活塞壓縮機仿真軟件	1套	隨機3D仿真軟件型號，只贈送選配產品中，使用的壓縮機同款型號軟件	1套
2	開啟活塞壓縮機仿真軟件	1套		否
3	全封閉式活塞壓縮機仿真軟件	1套		否
4	旋渦式壓縮機仿真軟件	1套		否
5	螺桿式壓縮機仿真軟件	1套		否
6	旋轉式壓縮機仿真軟件	1套		否
7	離心式壓縮機仿真軟件	1套		否

間跳閘。
6）過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。
7）欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。
8）強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功
9）故障查詢：一鍵故障可查詢歷史故障源
10）故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源
    11）手自動功能：手動、自動自由切換
三、裝置功能
 1、主動型冷梁系統是一種集制冷、供熱和通風功能為一體的空調系統，它能夠提供良好的室內氣候環境及單獨區域的控制。一次風主要用來對消除室內濕負荷，同時也可以供熱、供冷和保證新風；末端換熱盤管用來進行室內熱/冷負荷的處理。圖1為主動型冷梁空調系統示意圖。冷梁系統集高舒適度、低噪音、節能和低維護的優點于一體。主要包括標準主動型冷梁、多功能組合式冷梁、玄關吊頂式安裝的水平誘導單元、地板式誘導單元等幾種型式，以滿足不同建筑美觀及功能的需求。
 2、 從中央空氣處理機組（AHU）送到主動型冷梁末端的空氣被稱之為一次風。一次風以恒定風量和相對較低的靜壓條件被送至冷梁末端。一次風通過末端單元內的一排噴嘴（可調節）送入混合腔體內，通過噴嘴的高速氣流在混合腔內產生負壓區域，從而誘導室內空氣經過換熱盤管后與一次風混合，然后經出風口送入房間內。
3、主動型冷梁系統：是一種集制冷、供熱和通風功能為一體的空調系統，它能夠提供良好的室內氣候環境及單獨區域的控制。一次風主要用來對消除室內濕負荷，同時也可以供熱、供冷和保證新風；末端換熱盤管用來進行室內熱/冷負荷的處理。參數下
1）額定寬度：600mm;
2）額定長度：1200 MM
3）氣流組織控制器：可選配左右導流片;
4）管制：2管式
5）制冷量：標定
5、實訓臺主要由鋁型材實訓桌、實訓面板、鋼木框架、頂部框架等組成。
可放置實訓套件、工具和資料等；另外還設有四個帶剎車的萬向輪，便于移動和固定。
6、模擬風風機：模擬一次送風，為冷梁系系統提供風源

---
