| 技術指標 | 產品說明 | |||
| 裝置特點 |

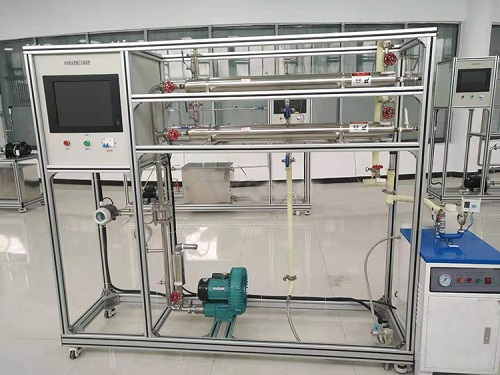

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、本給熱系數測定實驗裝置以空氣和水蒸汽為介質，采用水蒸汽-空氣換熱體系，數據測量準確，實驗效果理想，自動化程度高。 4、整套實驗裝置采用高品質鋁合金型材框架，換熱管選擇采用光滑管與強化換熱管，進行兩種換熱形式的效果對照。 5、采用工業化自動蒸汽發生器提供蒸汽源，操作簡潔、方便，更為安全。 6、蒸汽發生器設計有安全水封，消除安全閥失靈帶來的安全隱患。 7、整套設備除去高品質鋁合金型材框架外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。 8、中央處理器、觸摸屏、高品質鋁合金型材框架，配套實驗數據采集及數據處理軟件。 |
|||
| 裝置功能 |
1、通過對空氣-水蒸氣簡單套管換熱器的實驗研究，掌握對流傳熱系數的測定方法，加深對其概念和影響因素的理解。并應用線性回歸分析方法，確定關聯式Nu=ARemPr0.4中常數A、m的值。 2、通過對管程內部插有螺旋線圈的空氣—水蒸氣強化套管換熱器的實驗研究，測定其準數關聯式Nu=BRem中常數B、m的值和強化比Nu/Nu0，了解強化傳熱的基本理論和基本方式。 3、求取簡單套管換熱器、強化套管換熱器的對流傳熱系數αi總傳熱系數Ko。 4、了解熱電偶、熱電阻溫度計的使用。 |
|||
| 設計參數 |
1、套管換熱器：內管ф22×1.5mm，外管ф52×1.5mm，換熱段長度：1.0m。 2、蒸汽發生器：不銹鋼制作，加熱功率：2KW，操作電壓220V。 3、氣泵：離心式中壓吹風機，功率：250W，轉速：2800/min，風壓：1300Pa，風量：8m/min。 4、壓力測量：測量范圍：0-0.25MPa，精度0.5級；溫度測量：測量范圍：-50-150℃，精度0.5級。 5、熱球風速儀：測量風速：0.05-10m/s；轉子流量計：測量范圍：4-40m3/h。 6、實驗管道、閥門為不銹鋼和銅結構。 7、框架為不銹鋼，結構緊湊，外形美觀，流程簡單 , 操作方便。 8、外形尺寸：1500×550×1700mm。 |
|||
| 公用設施 |
1、水：裝置自帶304不銹鋼自動蒸汽發生器，連接自來水，實驗時水蒸氣進入換熱器。 2、電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、氣：空氣來自風機（自帶氣源）。 4、實驗物料：水蒸汽---空氣，外配設備：無。 |
|||
| 主要設備 |
1、普通傳熱管：內管內徑d=18mm，內管外徑De=20mm（紫銅管)。 2、外管內徑d=52mm,外管外徑De=57mm（304不銹鋼管），管長1200mm。 3、強化傳熱管：內管內徑d=18mm，內管外徑De=20mm（紫銅管，內附螺旋線圈)。 4、外管內徑d=52mm，外管外徑De=57mm（304不銹鋼管）管長1200mm。 5、加熱釜：304不銹鋼，加熱功率3.0KW。配帶安全閥。 6、孔板流量計，孔板喉徑：Φ25mm，風壓傳感器0～10KPa。 7、宇電AI704M多路數字溫度顯示儀。 8、宇電AI702M多路數字溫度顯示儀。 9、宇電AI501壓差數字顯示儀。 10、宇電AI518溫度控制儀（帶手動功能）。 11、K型熱電偶溫度傳感器7支。 12、鼓風機：旋渦氣泵,功率 550W，最大流量70m3／h。 13、電器：接觸器、開關、漏電保護空氣開關。 14、304不銹鋼管路、管件及閥門。 15、304不銹鋼儀表柜：測控、電器設備在實驗架上。 16、鋁合金型材框架1500×550×1700mm(長×寬×高)，帶腳輪及禁錮腳。 17、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。內存4G，功能：中央處理器數據顯示控制。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 風量 | 孔板流量計 | 壓差顯示儀 | 手動調節 | |
| 蒸汽溫度 | PT100鉑電阻 | 溫度控制顯示儀 | 固態調壓模塊 | |
| 溫度 | K型熱電偶 | 數字溫度儀 | 無 | |
| 軟件組成 | 模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。 | |||
