高級維修電工技能培訓考核實訓裝置


一、概述

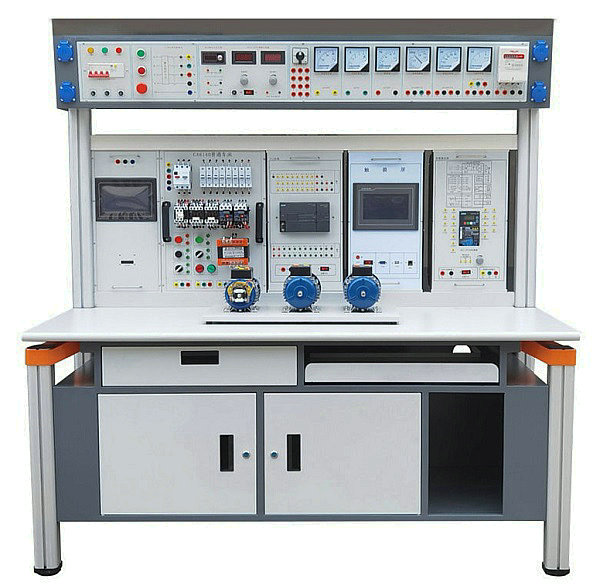

MYWX-307高級維修電工技能培訓考核實訓裝置
主要服務于電力系統自動化技術、機電設備運行與維護、電氣自動化技術等多個專業的《機床電氣控制》、《維修電工》、《汽車電工電子技術》、《電機拖動》、《電氣控制》等課程的教學實踐工作與維修電工的技能考核,并且為電力系統自動化專業、機電設備運行與維護等專業提供崗前綜合實訓服務。
二、標準規范及技術要求:
標準規范
本項目執行的標準規范包括但不限于以下標準規范,若以下標準規范與最新的國家、行業的標準規范不一致或相沖突,則應按最新的標準規范執行。
1、標準電壓GB156-2017
2、電能質量電壓允許波動和閃變GB12326
3、電能質量公用電網諧波GB/T14549
4、電工電子產品環境試驗GB/T2423
5、電氣裝置安裝工程電氣設備交接試驗標準GB 50150-2016
6、調速電氣傳動系統
第2部分:
一般要求 低壓交流變頻電氣傳動系統額定值的規定 GB/T12668.2
1、調速電氣傳動系統
第3部分:電磁兼容性要求及其特定的試驗方法 GB/T12668.3-2012
1、調速電氣傳動系統
第4部分:安全要求GB/T12668.5
1.1.9調速電氣傳動系統
第6部分:確定負載工作制類型和相應電流額定值的導則GB/T12668.6
調速電氣傳動系統
第7部分:電氣傳動系統的通用接口和使用規范GB/T12668.7
調速電氣傳動系統 第8部分:電源接口電壓的規范 GB/T12668.8
三、技術要求
實驗桌:
1、輸入電源:三相五線,AC380V±10%,50HZ。
2、工作環境:溫度-10℃-+40℃,相對濕度<85%(25℃)。
3、電源控制:自動空氣開關通斷電源,有過壓保護、欠壓保護、過流保護、漏電保護系統。
4、輸出電源:
(1)三相交流380V±10%  50HZ ;單相交流220V±10%50HZ。
(2)直流穩壓電源:24V/1A, 3位半數字顯示直流電壓、交流電壓,具有限流型短路軟保護和自恢復功能。
5、外形尺寸:不小于1600mm×700mm×1650mm,鋁合金結構,桌面防火面板。
6、實驗掛箱為彩色立體圖,形象逼真,接近工業現場的實際應用。
7、維修電工實訓系統采用計算機仿真現代化信息技術手段,具有操作、模擬、仿真三大功能。
8、采用模塊化結構,即PLC主機、開關量輸入及各種模擬實驗單元,均為掛箱式,可根據實驗項目、網絡要求進行組合,以后如果需要增加實驗,只需添加部件即可。
9、試驗屏采用鋁合金結構(表面電泳處理),鋁合金滑道用來懸掛試驗掛箱
10、試驗掛箱集成了多種典型PLC實訓模塊,包括搶答器、電機模塊、水塔水位自動控制、運料小車、天塔之光實訓模塊,可以很方便的完成PLC的基礎實訓,硬件負載電源使用安全電壓。
11、系統配置了目前工廠常用的組態軟件(組態王、MCGS等),并配備詳盡的應用指導書。
12、配有內容豐富的計算機光盤,包括PLC編程仿真、PLC組態、實訓指導書、PLC實驗源程序。
13、系統操作安全(多重人身、設備安全保護)、規范,使用靈活。
14、桌腿底部有調節器 ,高度可調,保證平穩度。
15、系統臺面使用25mm的防火板材料,環保、耐磨、耐腐蝕、耐高溫、高絕緣,采用6mm圓角式結構,有效杜絕了臺邊起邊和裂縫。
四、供貨范圍及要求
序號 名稱 數量 單位 備注
1 實驗桌 1
2 電源箱 1 提供三相五線交流電源, 急停保護,直流電壓表,直流電流表,提供±10V可調電壓;+24V/1A直流穩壓電源各一路,三位半數顯
3 PLC模塊 1 SR40模塊,SR40有24個輸入,16個輸出,4通道高速計數器輸入到最大60KHz的,具有可拆卸端子塊配置一個4入2出的模擬量模塊(EM AM06)
4 電機控制模塊 1 8個6mm安全測試孔, 6個發光二極管等。
用于完成電機控制的相關實驗
5 郵件分揀模塊 1 13個6mm安全測試孔,4個鈕子開關, 7個發光二極管等。
用于完成郵件分揀控制的相關實驗
6 自動送料裝車模塊 1 13個6mm安全測試孔,9個發光二極管。用于完成自動送料裝車控制實驗
7 交通燈模塊 1 16個6mm安全測試孔,六個發光二極管,黃綠紅各2個,1個數碼管顯示塊,線路板1張等。用于完成交通燈控制實驗和數碼管顯示實驗
8 液體混合模塊 1 14個6mm安全測試孔,10個發光二極管,模擬量信號。用于液體混合控制實驗
9 天塔之光模塊 1 12個6mm安全測試孔,9個發光二極管,線路板1張等。用于完成天塔之光實驗。
10 搶答器模塊 1 18個6mm安全測試孔,8個發光二極管,線路板1張等。用于搶答器控制實驗。
11 變頻器模塊 1 西門子V20變頻器1臺(單相AC220V供電,0.37KW),D型插口1個,船型開關1個,電位器1個,22個K2測試孔,4個K4測試孔
12 電機組 1 由鈑金制作而成的底板,電機組提供3臺三相異步電機,其中1臺帶有離心開關;提供2臺三相雙速電機;每種電機參數如下:
三相異步電機:180W,AC380V,支持Y-▲連接,轉速1400轉,離心開關:一組常開常閉觸點
三相雙速電機:60/90W,AC380V,轉速1400/2800轉
13 觸摸屏模塊 1 MCGS觸摸屏,船形開關、24V電源接口、9芯通信接口
14 中間繼電器模塊 1 每個模塊最少4個中間繼電器
15 自鎖按鈕模塊 1 4個自鎖按鈕,16個6mm安全測試孔
16 自復位按鈕模塊 1 4個自復位按鈕,16個6mm安全測試孔
17 指示模塊 1 8個指示燈和一個報警的蜂鳴器,18個6mm安全測試孔
18 電源轉接模塊 1 24個6mm安全測試孔,用于擴展DC24V電源的K2端子
19 答題器 1 配置一個7寸彩色人機交互系統,一個通訊端口,一個電源模塊
20 M7120平面磨床故障模塊 1 每個掛板可設置20個故障點
21 M7130K平面磨床故障模塊 1 每個掛板可設置20個故障點
22 M1432A外圓磨床故障模塊 1 每個掛板可設置20個故障點
23 C6140普通車床故障模塊 1 每個掛板可設置20個故障點
24 C650-2普通車床故障模塊 1 每個掛板可設置20個故障點
25 Z3040B搖臂鉆床故障模塊 1 每個掛板可設置20個故障點
26 X62W萬能銑床故障模塊 1 每個掛板可設置20個故障點
27 T68臥式鏜床故障模塊 1 每個掛板可設置20個故障點
28 PDH電動葫蘆故障模塊 1 每個掛板可設置20個故障點
29 儀表箱 1 提供指針式交流電壓表1塊
提供組合開關1個
提供指針式交流電流表1塊
提供指針式頻率表1塊
提供指針式功率因數表1塊
提供指針式單相功率表1塊
提供指針式三相功率表1塊
提供單相電能表1塊
