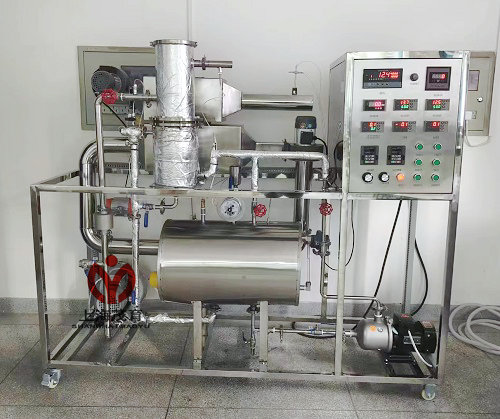

定制熱管換熱器實驗臺

一、定制熱管換熱器實驗臺-實驗要求
1、氣-液、液一液，氣一氣三種換熱器，一個裝置實現 3種換熱模式，3種換熱模式組合在一起，能獨立操作。

二、技術參數
1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率2.0KW。
2、低噪音軸流風機，功率：120W，流量：300 m³/h。
3、畢托管流量計配風壓傳感器測流速：量程0-500pa。
4、冷、熱端測速段風管直徑Φ89mm；翅片式（鋁軋片管）熱管換熱器，尺寸 Φ20×420mm ，材質紫銅管。
5、玻璃熱管換熱器，尺寸：Φ16×400mm；熱水加熱器，功率500W。
6、低噪音循環水泵參數： 流量：20L/min ，揚程：12m，功率：100W。
7、不銹鋼水箱，容積80L。
8、液體流量計，范圍10-100L/h。
9、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
10、萬能輸入8點巡檢儀檢測顯示溫度、流速。
11、外形尺寸：1600×550×1600mm，外形為不銹鋼可移動支架，帶雙剎車輪。

---
