中職機電一體化設備組裝與調試競賽規程

中職機電一體化設備比賽內容與要求:
1、選手在規定時間內根據組委會提供的《機電一體化設備組裝與調試技能競賽任務書》完成以下工作任務：
（1）機電一體化設備組裝:
根據設備組裝圖及要求組裝設備部件和機電一體化設備；根據設備氣動系統圖連接機電一體化設備的氣路。
（2）畫電氣控制原理圖:
根據題目要求畫出電氣控制原理圖。要求作圖規范、準確符合GB4728《電氣圖用圖形符號》的規定各電器元件的文字符號、元件連接順序、接線號都必須與PLC控制程序及機電一體化設備一致。
（3）連接電路:
根據電氣控制原理圖連接電路，要求接線正確、可靠、安全并能達到一定的工藝和技術要求。
（4）編寫PLC控制程序:
根據任務書要求編寫PLC控制程序和設置變頻器參數，要求PLC控制程序正確、簡潔、可讀性強、便于控制等能實現任務書要求的所有功能。
（5）調試:
調試機電一體化設備和控制程序，達到試題擬訂的工作要求和技術要求。

二、中職機電一體化設備比賽用時：
完成競賽規定的全部工作任務的時間為3-4小時。
三、參賽選手需完成任務
1、按設備組裝圖組裝機電一體化設備；
2、按機電一體化設備的工作要求畫出電氣原理圖并連接電路；
3、按氣動系統圖連接機電一體化設備的氣路；
4、根據機電一體化設備的工作要求編寫PLC控制程序和設置變頻器參數。編程可以采用基本指令、功能指令及順序功能圖；
5、調試機電一體化設備和控制程序，達到試題擬訂的工作要求和技術要求。
四、中職機電一體化設備和器材：

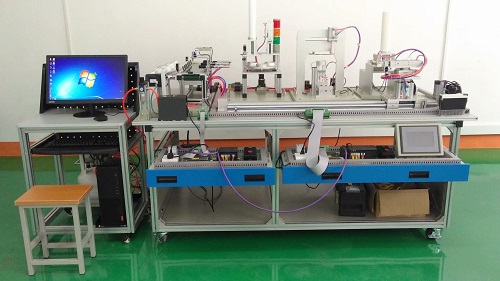

1、MY-18光機電一體化實訓設備
光機電一體化實訓設備使用的元件和部件如下表所示：

序號	名稱	型號及規格	數量
1	三菱PLC主機	FX2N—48MR	1臺
2	三菱變頻器	E540≥0.75kw	1臺
3	電源模塊		1臺
4	計算機模塊	CPU頻率≥1.0GHz；內存≥512Mby；硬盤容量≥40G；操作平臺 Win 2000或Win XP；安裝包括三菱PLC的編程軟件(FXGP-Win-C或GXDeveloper Vers: on8.34L)；顯示器尺寸≥14吋。放置計算機主機和顯示器的電腦推車。	1臺
5	皮帶輸送機部件	皮帶寬度49 mm，輸送機長度 700 mm ，進料口及進料檢測傳感器	1套
6	皮帶輸送機拖動部件	帶變速裝置的三相交流異步電動機1臺，聯軸器1個	1套
7	物件出口部件	單出桿氣缸1個，光電傳感器1個或接近開關1只，磁性開關2只，出料斜槽1個，電磁換向閥1只	3套
8	氣動機械手部件	單出桿氣缸1個，單出雙桿氣缸1個，旋轉氣缸1個，氣手指氣缸、電磁換向閥4只，電感、磁性開關共7只	1套
9	送料部件	24V直流電機1臺，圓盤1個，取料平臺、支架及檢測傳感器各1個	1套

2、器材：
根據競賽需要，賽場提供下列器材：
（1）連接電路的導線：單支多股銅芯塑料絕緣線，規格0.75mm2
（2）異型管：用于導線連接端子編號的異型管，規格1.0mm2
（3）連接氣路的氣管
3、選手自帶工具
（1）連接電路的工具：螺絲刀（不允許用電動螺絲刀）、剝線鉗、電工鉗、尖咀鉗等
（2）電路和元件檢查工具：萬用表
（3）機械設備安裝工具：活動扳手，內、外六角扳手（不允許用電動扳手），塞尺，水平尺，角度尺等
（4）試題作答工具：圓珠筆或簽字筆、HB和B型鉛筆、三角尺等
五、、競賽注意事項：
1、報名者必須符合參賽資格，不得弄虛作假。在資格審查中一旦發現問題，將取消其報名資格；在競賽過程中發現問題，將取消其競賽資格。
2、參賽選手應遵守競賽規則，遵守賽場紀律，服從競賽組委會的指揮和安排，愛護競賽場地的設備和器材。
3、在競賽過程中，要嚴格按照安全規程進行操作，防止觸電和損壞設備的事故發生。
六、評分標準：
1、評分標準及分值
根據在規定的時間內工作組完成工作任務的情況，結合維修電工國家職業標準高級工的技能要求進行評分。機電一體化設備組裝與調試的滿分為100分。
（1）正確性 60分
部件安裝位置符合要求，技術參數指標在要求的范圍內。電路、氣路連接正確，程序滿足機電一體化設備的工作要求，變頻器的參數設置正確。
（2）工藝性 30分
設備組裝與調試的工藝步驟合理，方法正確，測量工具的使用符合規范；電路與氣路連接布線符合工藝要求、安全要求和技術要求，整齊、美觀、可靠。
（3）職業與安全意識 10分
完成工作任務的所有操作符合安全操作規程；工具擺放、包裝物品、導線線頭等的處理，符合職業崗位的要求；遵守賽場紀律，尊重賽場工作人員，愛惜賽場的設備和器材，保持工位的整潔。
2、違規扣分
選手有下列情形，需從參賽成績中扣分：
（1）在完成工作任務并交卷后，出現電路短路扣20分，設備部件松動、設備不能正常工作，扣10分；
（2）在完成工作任務的過程中，因操作不當使自己或他人嚴重受傷，扣30分；
（3）損壞賽場提供的設備，污染賽場環境，工具遺忘在賽場等不符合職業規范的行為，視情節扣5-10分。
七、選手名次排列：
按機電一體化設備競賽成績從高到低排列參賽選手的名次。競賽成績相同，完成工作任務所用時間少的名次在前；競賽成績和完成工作任務用時相同，控制程序步數少的名次在前。競賽成績、完成工作任務用時相同、控制程序步數相同，名次并列。
八、、參賽選手須知：
1、參賽選手提前30 分鐘到達比賽現場檢錄，遲到超過30分鐘的選手不得入場進行比賽。
2、在比賽過程中如遇設備故障可向監考人員提出，經確認后由主評委決定是否更換設備或加時。
3、編寫PLC控制程序的過程中，應注意保存文件，應按工作任務書的要求命名文件和儲存在任務書指定的地點。因斷電造成文件丟失由選手自己負責。
九、申訴與仲裁：
1、申訴
機電一體化設備參賽選手對競賽過程中的各種違規行為均可提出申訴。選手申訴均須通過本代表隊領隊按照規定時限用書面形式向競賽領導小組提出。競賽領導小組負責受理選手申訴，并將處理意見盡快通知領隊或當事人。
2、仲裁
為保證競賽公平公正順利進行，競賽辦公室下設競賽領導小組。競賽領導小組負責受理大賽選拔賽中出現的所有申訴并進行仲裁。機電一體化設備競賽領導小組的裁決為最終裁決，參賽選手不得因申訴或?qū)μ幚硪庖姴环Ｖ垢傎悺?/span>
