中溫法向輻射率測量儀實驗指導書

一、中溫法向輻射率測量儀實驗指導書-實驗?zāi)康?/strong>
用比較法，定性地測量中溫輻射時物體黑度ε。
二、原理概述
由n個物體組成的輻射換熱系統中，利用凈輻射法，可以求物體I的純換熱量Q_net.i
(1)
式中：
Q_net.i——i面的凈輻射換熱量。
Q_abs.i——i面從其他表面的吸熱量。
Q_e.i——i面本身的輻射熱量。
ε_i——i面的黑度。
ψ_i(dk)——k面對i面的角系數。
E_eff.k——k面有效的輻射力。
E_b.i——i面的輻射力。
—— i面的吸收率。
F_i——i面的面積。
根據本實驗的設備情況，可以認為：
1.傳導圓筒2為黑體。
2.熱源。傳導圓筒2。待測物體（受體）3，它們表面上的溫度均勻（圖1）。

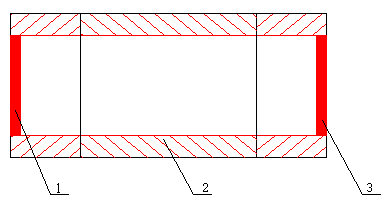

圖一輻射換熱簡圖
1—熱源 2—傳導圓筒 3—待測物體
因此，公式（1）可寫成：
Q_net.3=₃(E_{b.1 F1}ψ_i.3+ E_{b.2 F2}ψ_2.3+ε₃E_{b.3 F3})
因為F₁= F₃；₃=ε₃；ψ_3.2=ψ_1.2 又根據角系數的互換性F₂ψ_2.3= F₃ψ_3.2 ，則：
q₃=Q_net.3/F₃=ε₃(E_b.1ψ_i.3+ E_b.2ψ_1.2)－ε₃E_b.3= ε₃(E_b.1ψ_i.3+ E_b.2ψ_1.2－E_b.3)（2）
由于受3與環境主要以自然對流方程換熱，因此：
q₃=(t₃t_f)（3）
式中：——換熱系數
t₃——待測物體（受體）溫度
t_f——環境溫度
由（2）、（3）式得：
（4）
當熱源1和黑體圓筒2的表面溫度一致時，E_b1=E_b2 ，并考慮到，體系1，2，3，為封閉系統，則：ψ_i.3+ψ_1.2=1
由此，（4）式可寫成：
（5）
式中σ_b稱為斯蒂芬——玻爾茨曼常數，其值為5.7×10^-8w/m²k⁴。
對不同待測物體（受體）a,b的黑度ε為：
；

設a_a=a_b,則：
（6）
當b為黑體時，ε_b≈1，（6）式可寫成：
（7）
四、實驗方法和步驟
本實驗儀器用比較法定性地測定物體的黑度，具體方法是通過對三組加熱器電壓的調整（熱源一組，傳導體二組），使熱源和傳導體的測量點恒定在同一溫度上，然后分別將“待測”（受體為待測物體，具有原來的表面狀態）和“黑體”（受體仍為待測物體，但表面薰黑）兩種狀態的受體在恒溫條件下，測出受到輻射后的溫度，就可按公式計算出待測物體的黑度。
具體步驟如下：
1.熱源腔體和受體腔體（使用具有原來表面狀態的物體作為受體）靠緊傳導體。
2.接通電源，拉開溫度設定旋鈕使其設定到試驗所需溫度，設定完成后推進溫度設定旋鈕，系統自動跟蹤設定溫度。
3.系統進入恒溫后（各測溫點基本接近，且在五分鐘內各點溫度波動小于3℃），開始測試受體溫度，當受體溫度五分鐘內的變化小于3℃時，計下一組數據。“待測”受體實驗結束。
4.取下受體，將受體冷卻后，用松脂（帶有松脂的松木）或蠟燭將受體薰黑，然后重復以上實驗，測得第二組數據。
將兩組數據代入公式即可得出代測物體的黑度ε_受。
五、注意事項
1.熱源及傳導的溫度不宜超過95℃。
2.每次做原始狀態實驗時，建議用汽油或酒精將代測物體表面擦凈，否則，試驗結果將有較大出入。
六、試驗所用計算公式
根據（6）式本實驗所用計算公式為：
（8）
式中：ε₀——相對黑體的黑度，該值可假設為1。
ε_受——代測物體（受體）的黑度。
_受——受體與環境的溫差。
₀——黑體與環境的溫差。
T_源——受體為相對黑體時熱源的絕對溫度。
——受體為被測物體時的熱源絕對溫度。
T₀——相對黑體的絕對溫度。
T_受——待測物體（受體）的絕對溫度。
七、實驗數據記錄和處理（舉例）
A₀.實驗數據

序號

N₀
熱源
℃ 傳導 ℃ 受體（紫銅光面）
℃ 備注

1 2

1
2
3 室溫℃

平均 ℃

序號
N₀ 熱源
℃ 傳導 ℃ 受體（紫銅薰黑）
℃

1 2

1
2
3

平均 ℃

B₀.實驗結果
由實驗數據得：
ΔT_受=74K       T₀=（135+273）K
ΔT₀=110K       T^/_源=（259+273）K
T_源=（261+273）K    T_受=（99+273）K
將以上數據代入（8）式得：

在假設ε₀=1時，受體紫銅（原來表面狀態）的黑度ε_受即為0.58。

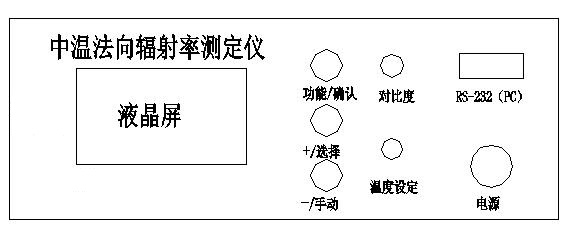

1)按鈕功能
按功能/確認鍵后顯示如下：

按+/選擇鍵，選擇自動換屏或換屏?xí)r間設定。如選選擇自動換屏按功能/確認鍵顯示如下：
按+/選擇鍵，選擇單項數椐或選擇全部數椐。
選擇單項數據(巡檢狀態)
選擇全部數據(同屏顯示全部數據)
確定選項后按功能/確認確認。
如選換屏?xí)r間設定。按功能/確認鍵顯示如下：

換屏?xí)r隔(5-99秒默認值5秒）
全屏顯示（5-99秒默認值5秒）
用+/選擇鍵或一/手動鍵設定時間。按功能/確認鍵確認。
2)對比度
調節液晶屏對比度。
3)+/選擇鍵
當屏幕進入選擇狀態時，按此鍵進行功能選擇，當選定某項功能后，再按功能/確認鍵確認。
4)一/手動鍵
當進入換屏?xí)r隔或者全屏顯示時，由此鍵和+/選擇鍵來調整時間，非此兩狀態下此
鍵將取消自動換屏功能轉入手動選擇。
5)溫度設定（電壓設定）
查看設定電壓，拉開電位器屏幕顯示顯示設定電壓此時電壓值是上次所設置值，推進電位器，原電壓設置值不變。如需重新設置電壓值，拉開電位器顯示設定電壓約等5秒后屏幕顯示修改設定電壓時，重新設置所需電壓值，完畢后推進電位器，新設置值存入。
