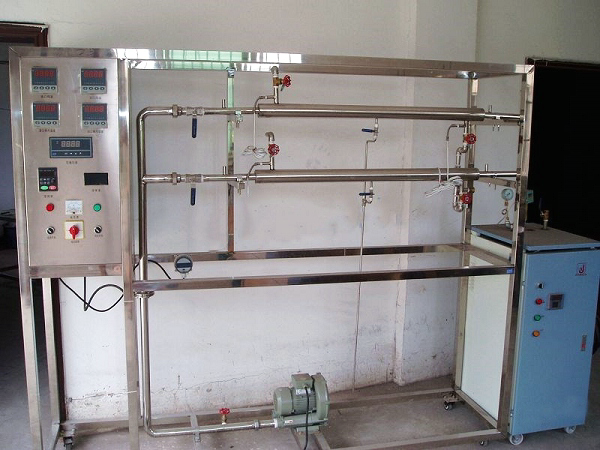

套管換熱實訓裝置

一、MYR-34 套管換熱實訓裝置-產品概述：
流體與固體壁面之間的熱量傳遞稱之為對流傳熱，它與流體流動狀況密切相關。傳熱性能綜合測定裝置是化工原理基本實驗裝置之一，該設備可實現對設備傳熱效果的考察�？沈炞C流體在圓形光滑管內強制湍流時的傳熱膜系數,加深對其概念和影響因素的理解；比較不同幾何特性傳熱面的傳熱速率，分析不同幾何特性對傳熱過程的影響了解強化傳熱的基本理論和基本方法。
本設備采用空氣與水蒸氣作為實驗介質，可實現如下目的：
1、測定水蒸汽～空氣物系在不同冷熱流量時的給熱系數α、傳熱系數K、熱負荷Q。
2、使學生掌握影響給熱系數的因素和強化傳熱的途徑，使學生掌握換熱器主要性能指標標定方法。
3、學生了解在雙對數坐標下用作圖法關聯Nu、Re之間的關系。

二、產品特點：
1、設備框架及管道均采用不銹鋼材質，結構緊湊、外形美觀，堅固耐用；
2、實驗數據穩定可靠，精確度高，操作方便；
三、技術參數：
1、換熱器換熱面積：不銹鋼夾套保溫外管Φ68x3.5x1300mm；紫銅內管Φ16x1.5x1300mm；介質：空氣，蒸汽，壓力0.4Mpa；材質：外管不銹鋼304，內管紫銅管；
2、水蒸氣量2kg/h， 0-0.03Mpa3)
3、溫度測量：測量范圍0~110℃，測量精度0.5級, 0.5級熱電阻
4、 蒸汽發生器具有加熱恒溫裝置
5、保溫套管換熱器：內管（紫銅）ф16X1.5mm，外管（不銹鋼）ф68X3.0mm，換熱段長度≥1.3m
6、靜音風機：HG-750W   80m3/h  45dB8)
儀表2套，轉子流量計，數字變頻器，溫度傳感器等
7、蒸汽發生器：電壓220V，功率3KW，水容積18L，壓力0.4MPa，最高溫度152℃，帶液位計、指針式壓力表和安全閥，蒸汽壓力由針型閥調節。
8、數顯儀表：多路數字溫度顯示儀2臺，防震壓力表，轉子流量計，數字變頻器，溫度傳感器。
9、電器：接觸器、開關、漏電保護空氣開關。
10、框架與管道均采用不銹鋼，管道的連接采用卡扣快接頭的形式，設備底座裝有滑輪可以移動，帶腳輪與禁錮腳；
11、設備外形尺寸1500×550×1800mm；

---
