自感式差動變壓器的特性實驗

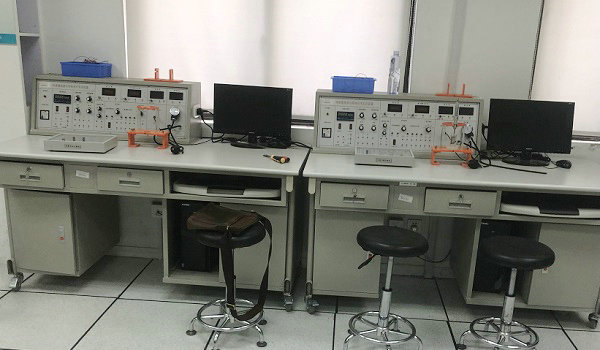

傳感器技術實訓裝置-是適應不同類別，不同層次的專業要，最新推出的模塊化的新產品。傳感器技術實訓臺主要用于各大中專院校開設的“自動檢測技術”、“傳感器原理與技術”、“非電量電測技術”、“工業自動化儀表與控制”、“機械量電則”等課程的實驗需要。（電腦自備），檢測與轉換（傳感器）技術實訓裝置(32種傳感器）適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。也適合技工學校機電類專業自動控制技術教學內容的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。

圖12-1 自感式差動變壓器實驗電路圖

傳感器的兩個次級線圈(N₂、N₃)作為交流電橋的兩個橋臂，R₁、R₂為另外兩個橋臂，D₁、D₂、D₃、D₄組成相敏整流器，A、B之間輸入交流電壓，M、N之間輸出脈動直流電壓，經R₃、R₄、C₁濾波后輸出直流電壓。
六、實驗步驟
1、按實驗十一的步驟1和2進行操作。
2、按圖12-1將信號源的A端接至次級線圈N₂、N₃的中間連線點，B端接至L，N₂上端接E點，N₃下端接G點，B與L、J與M、K與N連接，差動放大器與電壓表接線不變，這樣構成自感式差動變壓器實驗電路。
3、按實驗十一的步驟4進行實驗，將實驗結果記入下表。

表 12-1

X(mm)						0
UO(mV)						0

七、實驗報告
1、根據表12-1，畫出輸入/輸出特性曲線，并且計算靈敏度和非線性誤差。
2、比較差動變壓器和自感式差動變壓器的靈敏度和線性度。

---
