集成功率放大器實驗
2024-09-10
集成功率放大器實驗
一、
集成功率放大器實驗
-實驗?zāi)康模?/strong>
1.了解功率放大器集成塊的應用。
2.學習集成功率放大器基本
技術
指標的測試。
二、實驗內容

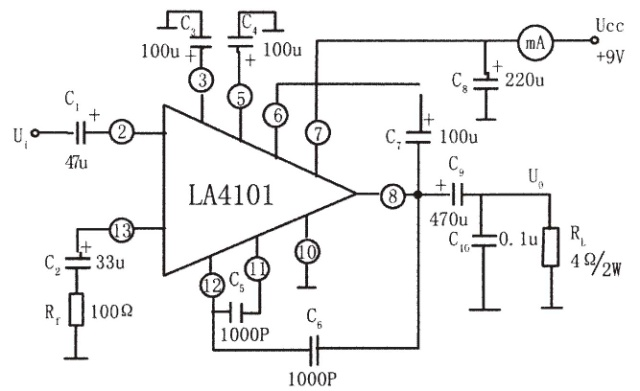

由實驗者自行完成+9V直流電源的接線后,再進行LA4101的功能測試,按圖連接實驗電路。
1.靜態測試
將輸入信號調至零,檢查電源大小及極性是否為+9V,接入+9v直流電壓,測量靜態總電流及集成塊各引腳對地電壓,記入自擬表格中。
2.動態測試
(1)最大輸出功率
a.接入自舉電容C
7
輸入端接1KHz正弦信號,輸出端用示波器觀察輸出電壓波形,逐漸加大輸入信號幅度,使輸出
電壓
為最大不失真輸出,用交流毫伏表測量此時輸出電壓U
om
,則最大輸出功率P
om
=
b.斷開自舉電容C
7
觀察輸出電壓波形變化情況
(2)輸入靈敏度:要求U
i
<100mV,測試方法同實驗十二。
(3)噪聲電壓:要求U
N
<2.5 mV,測試方法同實驗十二。
