基本電工儀表的使用及測量誤差的計算

一、實驗?zāi)康模?/strong>

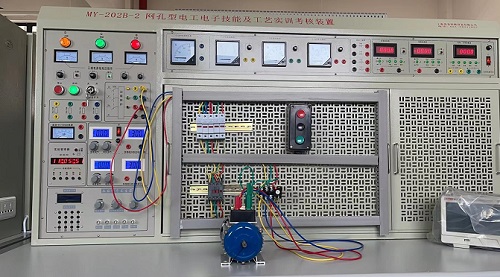

1、熟悉實驗臺上各類電源及各類測量?jī)x表的布局和使用方法。
2、掌握指針式電壓表、電流表內阻的測量方法。
3、熟悉電工儀表測量誤差的計算方法。

二、原理說明：　　
1、為了準確地測量電路中實際的電壓和電流，必須保證儀表接入電路后不會改變被測電路的工作狀態。這就要求電壓表的內阻為無窮大；電流表的內阻為零。而實際使用的指針式電工儀表都不能滿足上述要求。因此，當測量?jī)x表一旦接入電路，就會改變電路原有的工作狀態，這就導致儀表的讀數值與電路原有的實際值之間出現誤差。誤差的大小與儀表本身內阻的大小密切相關。只要測出儀表的內阻，即可計算出由其產生的測量誤差。以下介紹幾種測量指針式儀表內阻的方法。
2、用“分流法”測量電流表的內阻
如圖1-1所示。A為被測內阻(RA)的直流電流
表。測量時先斷開開關S，調節電流源的輸出電流I
使A表指針滿偏轉。然后合上開關S，并保持I值不
變，調節電阻箱RB的阻值，使電流表的指針指在1/2
滿偏轉位置，此時有
     IA＝IS＝I/2
    ∴ RA＝RB∥R1
可調電流源 R1為固定電阻器之值，RB可由電阻箱的刻度盤上讀得。

                     圖  1-1
    3、用分壓法測量電壓表的內阻。

                      如圖1-2所示。
V為被測內阻(RV)的電壓表。測量時先將開關S閉合，調節直流穩壓電源的輸出電壓，使電壓表V的指針為滿偏轉。然后斷開開關S，調節RB使電壓表V的指示值減半。此時有：RV＝RB＋R1電壓表的靈敏度為：S＝RV/U (Ω/V) 。 式
中U為電壓表滿偏時的電壓值。
4. 儀表內阻引起的測量誤差（通常稱之為方 法誤差， 而儀表本身結構引起的誤差稱為儀表基 本誤差）的計算。
可調穩壓源 圖  1-2

（1）以圖1-3所示電路為例，R1上的電壓為
      R1                          1
UR1＝─── U，若R1＝R2，則 UR1＝─ U 。
   R1＋R2                       2
現用一內阻為RV的電壓表來測量UR1值，當
RVR1
RV與R1并聯后，RAB＝───，以此來替代
RV＋R1

RVR1
                        ────
               RV＋R1
上式中的R1，則得U'R1＝────── U                    圖 1-3
                          RVR1
                         ───＋R2
                         RV＋R1

                                    RVR1
                                  ────
                                   RV＋R1           R1
    絕對誤差為△U＝U'R1－UR1＝U(─────—  － ────)
                                   RVR1          R1＋R2
                                 ───＋R2
                                 RV＋R1

                               －R2 1R2U
    化簡后得  △U＝─────────────────
                    RV(R2 1＋2R1R2＋R2 2)＋R1R2(R1＋R2)

                                U
若 R1＝R2＝RV，則得△U ＝－─
                                6

                      U'R1－UR1         -U/6
    相對誤差 △U％＝─────×100％＝──×100％＝－33.3%
                        UR1             U/2
    由此可見，當電壓表的內阻與被則電路的電阻相近時，測量的誤差是非常大的。
（2）伏安法測量電阻的原理為：測出流過被測電阻RX的電流IR及其兩端的電壓降UR，則其阻值RX=UR/IR。實際測量時，有兩種測量線路，即：相對于電源而言，①電流表A（內阻為RA）接在電壓表V（內阻為RV）的內側；②A接在V的外測。兩種線路見圖1-4（a）、（b）。
由線路可知，只有當RX＜＜RV時，RV的分流作用才可忽略不計，A的讀數接近于實際流過RX的電流值。圖的接法稱為電流表的內接法。
    由線路可知，只有當RX＞＞RA時，RA的分壓作用才可忽略不計，V的讀數接近于RX兩端的電壓值。圖的接法稱為電流表的外接法。
    實際應用時，應根據不同情況選用合適的測量線路，才能獲得較準確的測量結果。以下舉一實例。
    在圖1-4中，設：U=20V，RA=100Ω，RV=20KΩ。假定RX的實際值為10KΩ。
    如果采用線路測量，經計算，A、V的讀數分別為2.96mA和19.73V，故
RX=19.73÷2.96=6.667(KΩ),     相對誤差為：（6.667－10）÷10×100=－33.3 (%)
如果采用線路測量，經計算，A、V的讀數分別為1.98mA和20V，故RX=20÷1.98=10.1(KΩ),     相對誤差為：（10.1－10）÷10×100=1 (%)

                                   （a）                                     (b)
                                                   圖1-4
三、實驗設備：
序號 名稱 型號與規格 數量 備注
1 可調直流穩壓電源 0~30V 二路
2 可調恒流源 0~500mA 1
3 指針式萬用表 MF-47或其他 1 自備
4 可調電阻箱 0~9999.9Ω 1 SYDG05
5 電阻器 按需選擇   SYDG05
四、實驗內容：
1、根據“分流法”原理測定指針式萬用表（MF-47型或其他型號）直流電流0.5mA和5mA檔量限的內阻。線路如圖1-1所示。RB可選用SYDG05中的電阻箱（下同）。
被測電流表量限 S斷開時的表讀數（mA） S閉合時的表讀數（mA） RB（Ω） R1（Ω） 計算內阻RA
（Ω）
0.5 mA

5 mA

2、根據“分壓法”原理按圖1-2接線，測定指針式萬用表直流電壓2.5V和10V檔量限的內阻。
被測電壓表
量   限		 S閉合時表讀數（V） S斷開時表讀數（V） RB
(KΩ)		 R1
(KΩ)		 計算內阻RV（KΩ） S
(Ω/V)
2.5V

10V

3、用指針式萬用表直流電壓10V檔量程測量圖1-3電路中R1上的電壓U’R1之值，并計算測量的絕對誤差與相對誤差。
U R2 R1 R10V
(KΩ)		 計算值UR1
（V）		 實測值U’R1
(V)		 絕對誤差
ΔU		 相對誤差
(ΔU/U)×100%
12V 10KΩ 50KΩ

五、實驗注意事項：
1.在開啟雙路穩壓電源開關前，應將兩路電壓源的輸出調節旋鈕調至最�。鏁r(shí)針旋到厎），并將恒流源的輸出粗調旋鈕撥到2mA檔，輸出細調旋鈕應調至最小。接通電源后，再根據需要緩慢調節。
2.當恒流源輸出端接有負載時，如果需要將其粗調旋鈕由低檔位向高檔位切換時，必須先將其細調旋鈕調至最小。否則輸出電流會突增，可能會損壞外接器件。
    3. 電壓表應與被測電路并接，電流表應與被測電路串接， 并且都要注意正、負極性與量程的合理選擇。
4. 實驗內容1、2中，R1的取值應與RB相近。
5. 本實驗僅測試指針式儀表的內阻。由于所選指針表的型號不同，本實驗中所列的電流、電壓量程及選用的RB、R1等均會不同。實驗時應按選定的表型自行確定。
六、思考題：
　  1. 根據實驗內容1和2，若已求出0.5mA檔和2.5V檔的內阻，可否直接計算得出5mA檔和10V檔的內阻？
　　2. 用量程為10A的電流表測實際值為8A的電流時，實際讀數為8.1A，求測量的絕對誤差和相對誤差。
七、實驗報告：
　　1. 列表記錄實驗數據，并計算各被測儀表的內阻值。
　　2. 分析實驗結果，總結應用場合。
　　3. 對思考題的計算。
4. 其他（包括實驗的心得、體會及意見等）。
