電氣裝配安裝的準備工作及工藝流程的實操訓練

電氣設備安裝工，主要是新裝電氣系統時，安裝配電設備并接線，要熟悉配電系統，理解圖紙原理需要理解透徹。動手安裝能力要強。

電氣設備安裝規范：
一、準備工作：
(1) 圖紙和資料的準備
a) 按電機運動工藝要求，確定主控元件并編寫《電氣控制路》；
b) 依據電控圖和元器件端子的分布位置，編寫《電氣接線圖》，并根據各電氣元件的安裝位置，繪出《電氣布置圖》；（電氣接線圖中務必標出電氣元件的型號并和明細表一一對應，以及導線的粗細，顏色及線號）
c) 也附出該設備所用《電氣元件明細表》。
(2) 常用材料、工具和測量儀表以及電氣元件的準備
a) 導線及線號標識的準備：嚴格按《電氣接線圖》準備導線；對于電控箱內導線均要求電壓不低于550V的銅芯絕緣導線，其中用于控制回路線截面不得小于0.75mm平方（一般考慮到導線的機械強度通常是箱外1mm平方，箱內0.75 mm平方），用于弱電電子線路不應小于0.2 mm平方。敷設于電器安裝板上的導線均采用硬線，可動部位的過渡線用多股軟銅線。
b) 緊固件的準備：所用緊固件應為不銹件。（除環境特殊外）
c) 工具的準備：萬用表、兆歐表、斷線鉗、剝線鉗、尖嘴鉗，壓線鉗、鋼直尺、鋼卷尺。
d) 依據《電氣元件明細表》準備各元器件。
二、電氣檢查：
(1) 一般檢查
a) 對各元器件進行清掃，檢查接觸器、繼電器等可動器件的動作是否靈活，接線頭是否牢固、是否有漏接、錯接。
b) 檢查主電路接線，注意極性。
c) 檢查各種控制與保護電器，如時間繼電器、熱繼電器等的整定值是否符合線路要求，熔斷器的熔體是否合適等。
d) 檢查行程開關、限位開關等的、觸頭使用是否正確，轉動是否靈活及內部有無異物。
e) 檢查保護接地系統是否規范。接地線應牢固并保證接觸良好。
(2) 絕緣檢查
a) 清潔灰塵、油污及碎物。
b) 檢查導電部位對地絕緣，如電器的金屬外殼、底座、支架或鐵心等；兩個不同電路間，如交流電路的各相之間、主電路與控制電路、保護顯示電路之間及交直流電路間。各絕緣應不小于0.5兆歐。
(3) 控制電路檢查（主電路斷開，接通控制電路空載試驗）
a) 檢查各電路及元器件的動作順序是否正確。
b) 檢查連鎖環節及聯動裝置、各保護環節等信號裝置的動作是否正確。
c) 檢查行程開關、限位開關，并調整使其動作在準確位置。
d) 檢查各元器件觸頭接觸的可靠性、動作的靈活性、應無卡住、粘住或停滯現象，且無過大的噪聲及線圈過熱現象。
(4) 主電路檢查
按電氣原理圖要求的參數對主電路進行調整。
三、實操設備的介紹

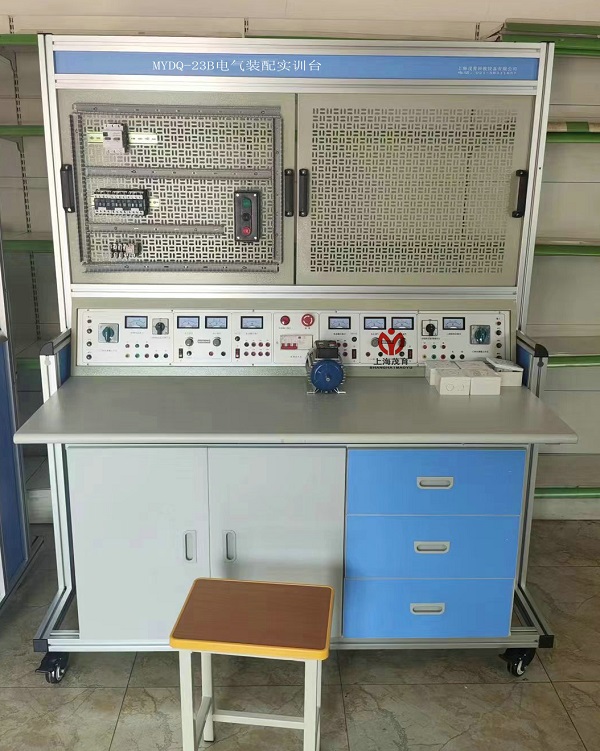

MYDQ-23B 電氣裝配實訓臺-由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，是一種理想的職業教育實驗室設備。
一）技術指標
1、外型：整體尺寸1600mm×700mm×1630mm；
2、實訓臺架的材料：鋼板、鋁合金結構；
3、電源(雙組具有相同資源)：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4、接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5、保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。設有定時器及誤操作報警記錄儀，具有設定實驗時間定時報警、提前提醒后切斷電源的功能。同時還具有自動記錄出誤操作次數。
6、4只5408二極管，用于能耗制動的整流電路；
7、三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
二）結構功能：
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、以鋁合金作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方每面是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×800mm×510mm。
4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻、孔徑統一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5mm，大小774mm*580mm.
三）參考實訓項目：
1、電動機點動與連續轉動電路連接實訓；
2、按鈕聯鎖的電動機正、反轉電路連接實訓；
3、接觸器聯鎖的電動機正、反轉電路連接實訓；
4、接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
5、兩地控制的電動機控制電路的安裝；
6、電動機定子繞組串聯電阻啟動控制電路連接實訓；
7、按鈕切換的Y－△啟動控制電路的連接實訓；
8、時間繼電器切換的Y－△啟動控制電路的連接實訓；
9、電動機半波整流能耗制動控制電路連接實訓；
10、電動機全波整流能耗制動控制電路連接實訓；
11、電動機反接制動控制電路連接實訓；
12、電動機往返行程控制電路連接實訓；
13、電動機順序啟動控制電路連接實訓；
14、電動機定時運轉控制電路連接實訓；
15、按鈕切換的雙速電動機控制電路連接實訓；
16、時間繼電器切換的雙速電動機控制電路連接實訓；
17、C620車床的電氣控制。
