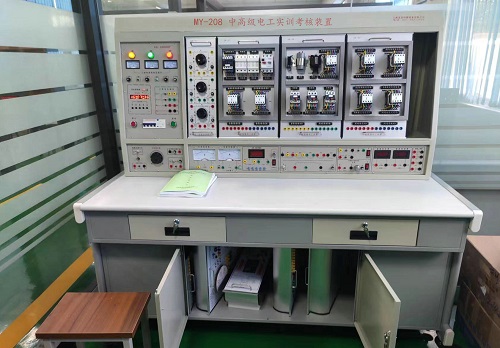

中高級電工實訓考核裝置,中高級電工實訓考核設備

一、產品概述：

中高級電工實訓考核裝置，中高級電工實訓考核設備，中高級電工實訓考核平臺是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《中級維修電工》、《高級維修電工》和教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

二、產品特點：

1、實訓元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性。

2、技能培訓用的控制線路和配套的小電機經特殊設計，可模擬工廠的各類電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求。

3、裝置設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源的輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠。

4、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件。

三、技術性能：

1、輸入電壓：三相四線～380V±10% 50Hz

2、裝置容量：＜1.5kVA

3、外形尺寸：1.68m×0.7m×1.6m

四、裝置配備：

實訓裝置由控制屏、實訓桌、電氣控制掛箱、電動機等組成。

(一)控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。具體功能如下：

1、主控板

(1)三相四線電源輸入，由接觸器通過起、停按鈕進行操作，接通總開關；設有漏電保護器、保險絲等器件�？刂破猎O(shè)有單相三極220V電源插座及三相四極380V電源插座。

(2)設有450V指針式交流電壓表，通過波段開關切換監控電網電壓。

2、交流電源

設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，26V用于能耗制動中整流電路的交流電源。

3、整流二極管：1N5408 四只，用于能耗制動的整流電路。

4、三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。

5、交直流儀表

交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級

交流電流表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能

功率、功率因數表：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用DSP計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢

(二)實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，實驗臺下方設有吊柜，柜內可放置實訓模塊，造型美觀大方；實驗桌底部裝有四個萬向輪，便于移動。

五、實訓內容：

1、三相異步電動機直接啟動控制

2、三相異步電動機接觸器點動控制線路

3、三相異步電動機接觸器自鎖控制線路

4、具有過載保護的正轉控制線路

5、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

6、三相異步電動機的順序控制

7、三相異步電動機的多地控制

8、接觸器控制Y/△降壓起動控制線路

9、時間繼電器控制Y/△降壓起動控制線路

10、安裝調試通電延時帶直流能耗制動Y-△啟動控制線路

11、接觸器聯鎖的正反轉控制線路

12、按鈕接觸器復合聯鎖電動機正反轉控制線路

13、接觸器控制串聯電阻降壓起動控制線路

14、時間繼電器控制串聯電阻降壓起動控制線路

15、工作臺自動往返控制線路

16、半波整流能耗制動控制線路

17、單相運行反接制動控制線路

18、C620型車床的接線、故障與維修

19、Z3040搖臂鉆床接線、故障與維修

20、Z3050搖臂鉆床實訓：讓學生掌握Z(yǔ)3050搖臂鉆床的電氣工作原理以及其排故的技能，可進行20項故障點的電路考核。

21、X62萬能銑床實訓考核掛件：讓學生掌握X62W型銑床的電氣工作原理以及其排故的技能，可進行20項故障點的電路考核

六、實訓掛箱介紹：

序號	名稱	主要器件及功能	數量
1	Z3050搖臂鉆床實訓	讓學生掌握Z(yǔ)3050搖臂鉆床的電氣工作原理以及其排故的技能，可進行20項故障點的電路考核。	1套
2	X62萬能銑床實訓考核掛件	讓學生掌握X62W型銑床的電氣工作原理以及其排故的技能，可進行20項故障點的電路考核。	1套
3	PLC可編程控制器實訓組件	三菱FX3U-48MR，（24路數字量輸入/24路數字量輸出）配套SC-11編程電纜。	1套
4	變頻器實訓組件	采用臺達A700變頻器，變頻器可獨立使用，也可以將變頻器與PLC配套使用；	1套
5	網孔實操板	通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，培養學生的動手能力和操作技能。該網孔板還可作為實訓項目擴展模塊。	1套
6	三相鼠籠電動機	三相交流380V供電，Y型連接，額定電流0.2A，額定轉速1430 r/min，額定功率功率40W。絕緣等級E級。	1臺
7	三相鼠籠電動機	三相交流380V供電，△型連接，額定電流0.2A，額定轉速1430 r/min，額定功率功率40W。絕緣等級E級。	1臺
8	實訓指導書		1套
9	實訓導線及配件	采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠。	1套
10	電工電子工具套裝	工具箱、數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、驗電筆、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲、吸錫器等工具。	1套
