| 技術指標 | 說明 | |||
| 裝置功能 |

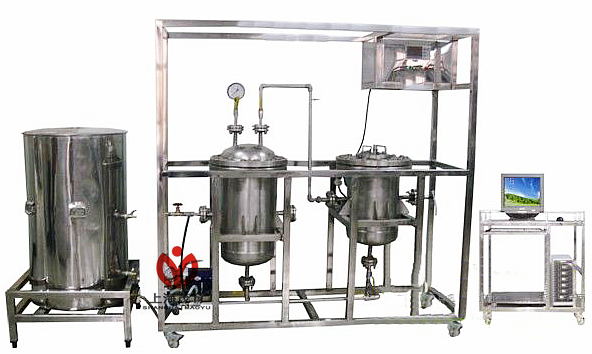

1、外壓容器穩定性測定裝置觀察圓筒形容器在外壓作用下的失穩過程和失穩后的形狀。 2、測量試件失穩時的臨界壓力、失穩后的波形和波數并與理論值比較 |
|||
| 設計參數 |
1、內壓薄壁容器內壓力0.6MPa 2、薄壁圓筒直徑75mm，壁厚0.2mm, 3、薄壁圓筒外壓失穩臨界壓力 =0.48MPa, |
|||
| 公用設施 |
1、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 2、電：電壓AC380V，功率1.5KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、實驗物料：清潔自來水，外配設備：無。 |
|||
| 主要設備 |
1、不銹鋼臥式離心泵：WB50/025 H=36m ，Q= 3.5m3/h，1臺 2、儲水罐 3、外壓失穩測試罐： DN400×600 Pg1.0 1臺 4、壓力傳感器：LKWYD(0-1.0MPa) 1臺 5、不銹鋼閥門： DN15 5個 6、手動試壓泵:MY-40 1臺 7、安全閥：Pf=0.5 MPa 1臺 8、壓力表： Y150 1.6 MPa 1臺 9、不銹鋼管路 10、電腦配置：CPU酷睿1.6G、內存1.0G、硬盤160G、DVD光驅，17”液晶顯示器、集成顯卡1套（用戶自配） 11、儀表控制柜： 靜電噴涂長×寬×深： 1400×600×1400mm，內安裝漏電保護空氣開關、電流型漏電保護器，開關電源等 1臺。 12、實驗軟件： 1套 13、實驗指導書： 1份 14、串口通訊服務器：型號NCS6001B，串口數量1個，處理器32bits 100MHz，內存2M，串口速率50-460800bps；校驗位None，Even，Odd，Space，Mark；數據位5，6，7，8；停止位1，1.5，2；流量控制RTS/CTS ，XON/XOFF；串口形式DB9針；保護15KV；網口；網口形式RJ45；速率10/100M自適應10M；保護內嵌2KV電磁隔離；軟件協議DHCP，Telnet，PPP/SLIP，TCP，UDP，IP，ICMP，ARP，SNMP，HTTP實COM驅動Windows NT/2000/XP/2003 實COM驅動；電源5V，2A 不銹鋼框架設備主體：長×寬×高2200×700×1900mm，（SU304璧厚1.5mm） |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 溫度 | 鉑電阻溫度計 | AI-501 | 無 | |
| 外壓失穩測試罐壓力 | 壓力傳感器 | AI-501 | 無 | |
