液壓裝調實訓室主要設備介紹及承擔專業課程

液壓裝調實訓室是開展液壓傳動實踐教學、科研、社會服務的重要基地。是《液壓與氣動技術》、《液壓與氣動系統裝調》等課程實驗，課程設計、機電一體化、電氣及機器人專業學生綜合實訓及畢業設計等實踐基地，也是對外培訓的教學平臺。
一、面向?qū)I(yè)
機電一體化、機電維修、機械設計與制造、數控技術等專業。
二、承擔課程
《液壓傳動》、《液壓與氣動技術》、《液壓氣動應用技術與維護》、《液壓實訓》等課程。
三、主要設備

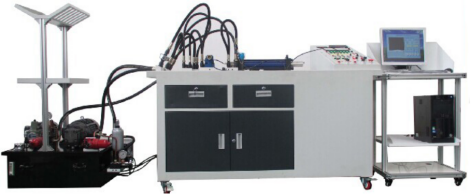

1、MYYA-33 液壓安裝調試實訓裝置

MYYA-33 液壓安裝調試實訓裝置由實訓操作平臺、電器控制單元、集成液壓閥組、液壓泵站、導線架等組成，全模塊開放式結構設計，并配有強大的擴展功能。采用工業液壓閥及工業標準管材、接頭，以液壓傳動典型回路系統為對象，培養學生液壓管路和液壓元件的裝拆與替換、硬管制作、液壓回路系統調試等基本技能。適合職業院校相關專業“液壓傳動”“液壓與氣壓傳動”等課程的實訓教學。
主要性能特點：
1）實驗用電的安全性：本實驗臺采取高低壓電分開方式380V泵站用電采取獨立控制結構，并配置有電機軟啟動系統（自帶過載、過熱、短路、漏電保護），實驗?zāi)K用電全部DC24V低壓供電，保證學員用電時的安全；
2）電器元件：所用電器元器件全部采用國際國內知名廠家元器件，性價比高，性能穩定，安全系數高；
3）液壓元件：全部采用北京華德液壓工業液壓元件，使用安全可靠，貼近工業化，性能參數完全符合教學大綱的要求，且完全符合工業應用標準；
4）實驗設備的擴展性：實驗配置方案可根據具體要求進行配置，也可對實驗設備增加相應的模塊盒來實現對實驗臺功能的擴展，所有模塊盒都采用通用設計標準，可方便、隨意的擴展；
5）安全保護：液壓泵站設置安全保護措施，在出現操作故障的情況下，旋轉卸荷按鈕/急停按鈕即可切斷高壓泵源，實現系統壓力歸零，可減少對液壓元件的使用壽命的損壞及保障學生安全；
6）優良的液壓供油系統：液壓油泵采用法蘭安裝方式，大大的減小了工作運行噪音，并且液壓供油系統在常規的基礎上增加了調節系統，更加可靠的確保了實驗過程中的供油穩定性；
7）油溫智能監測：用于監測油箱的溫度，當油箱液壓油的溫度超過設定溫度時，冷卻器自動開啟，當油箱液壓油溫度低于設定溫度時，冷卻器自動停止，起到節能的作用；
8）設備的安全等級性：具有直流電源輸出過載保護、缺相及相序保護、接地保護、電流型漏電保護（漏電動作電流≤30mA）、壓力過載保護等功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型專用實訓導線，防止觸電。

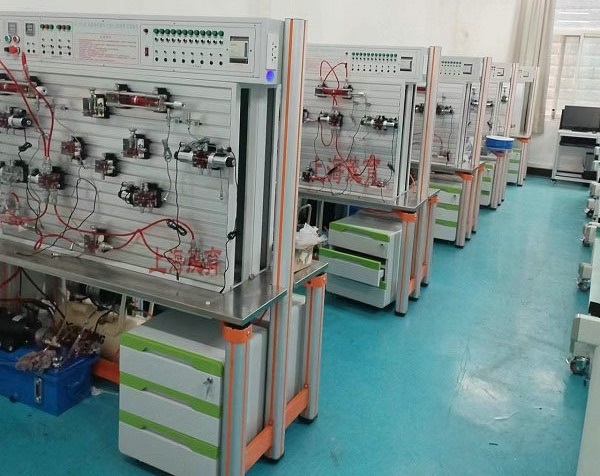

2、MYYA-12C液壓氣動PLC控制綜合實訓裝置

本實訓考核裝置以典型的組合機床液壓系統為實訓對象，培養學生熟悉和了解液壓傳動的工作原理和基本概念、元件的組成特點和應用、組合機床液壓系統的組成等。初步掌握液壓系統的調試、常見液壓系統故障的處理和排除能力。同時本裝置還配有智能人機操作考核系統，教師可以通過上位機或智能人機操作系統進行故障的設置，學生通過故障現象并結合具體的電路進行分析，最后通過智能人機交換系統進行故障的排除，以提高學生的綜合能力。適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。
功能特點：1）針對性強：可設置工業現場中液壓系統一些常見的故障，鍛煉學生分析問題和解決問題的能力。2）安全性好：設有液壓泵反轉、液壓泵吸油口堵塞及過載保護等功能，以防止長時間處于故障狀態使設備零件損壞。

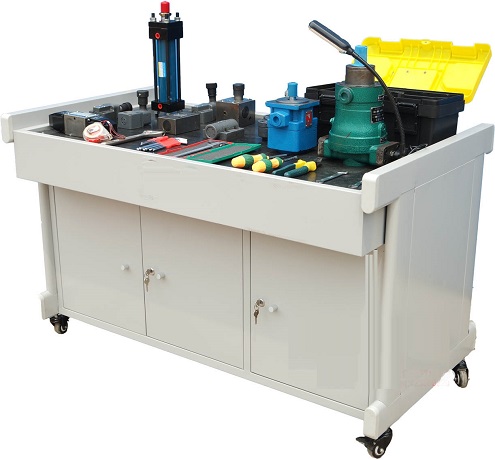

3、MYYA-31 液壓元件拆裝實訓臺
