一、概述：
平面機構運動設計分析與測試實驗臺在滿足平面機構創新組合設計方案實驗臺的全部功能的基礎上，增加了計算機輔助分析與仿真軟件、數據采集軟件、各種高精度測試傳感器等。適合與結構運動特性輔助分析、計算機理論分析、計算機實測分析等多種運動特性及力學特性分析。
二、主要特點：
1、軟件的運動學設計與分析的重點是典型應用方案的實例分析，與教儀市場上之針對簡單機構的運動仿真分析對比，本軟件更具有實用性和價值性；
2、軟件界面上可進行機構參數虛擬設計、理論仿真、理論相關參數設計與力學分析；
3、具有高精度的傳感器和數據采集卡，能測出適時數據和曲線，實測數據曲線與理論設計數據曲線的對比、反映每種機構的特性；
4、軟件本身可完全脫離硬件進行典型機構運動方安的虛擬設計，參數錯誤軟件提示功能、運動簡圖與設計參數一致的顯示功能、運動學分析功能、參數設計實驗說明書輸出功能等多功能聚一體的強大的軟件功能，使機構運動創新設計增加了趣味性和實用性。
三、主要技術參數：
1、計算機運動學設計與分析系統：
采用研華12位精度、16通道數據采集卡、32位PCI總線傳輸電纜等組成的數據采集與處理系統，保證了數據采集與分析的精度與可靠性。
2、測試傳感器：
直線位移傳感器：量程0-250mm，精度等級0.5級，數量：1只； 角位移傳感器：0-5V，脈沖數：500P，數量：2只；
3、交流電源：220VAC±10%，50Hz；
4、直流調速電機：220V、120W；
5、直線電機：行程：500mm；

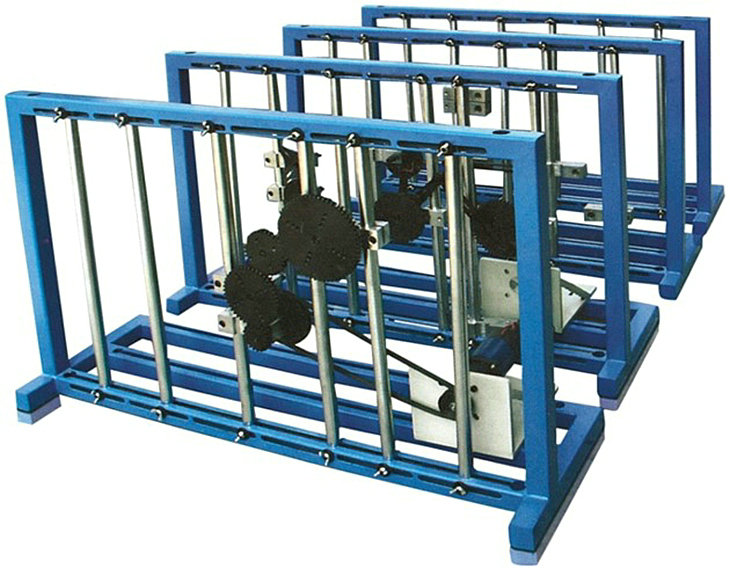

6、實驗臺機架數：4臺套；
7、零件主要材質：A3鋼、45#鋼。
8、外形尺寸：1000×350×650(mm)
四、實驗項目：

五、模塊化運動學設計與分析（軟件模塊）
1、牛頭刨床主執行機構運動學設計與分析(Ⅰ)；
2、牛頭刨床主執行機構運動學設計與分析(Ⅱ)；
3、插床主執行機構運動學設計與分析；
4、 刨床主執行機構運動學設計與分析；
5、平壓模切機主執行機構運動學設計與分析；
6、沖床主執行機構運動學設計與分析（分案一）；
7、沖床主執行機構運動學設計與分析（分案二）；
8、鍛壓機主執行機構運動學設計與分析；
9、蒸汽機主執行機構運動學設計與分析；
10重型插床主執行機構運動學設計與分析。

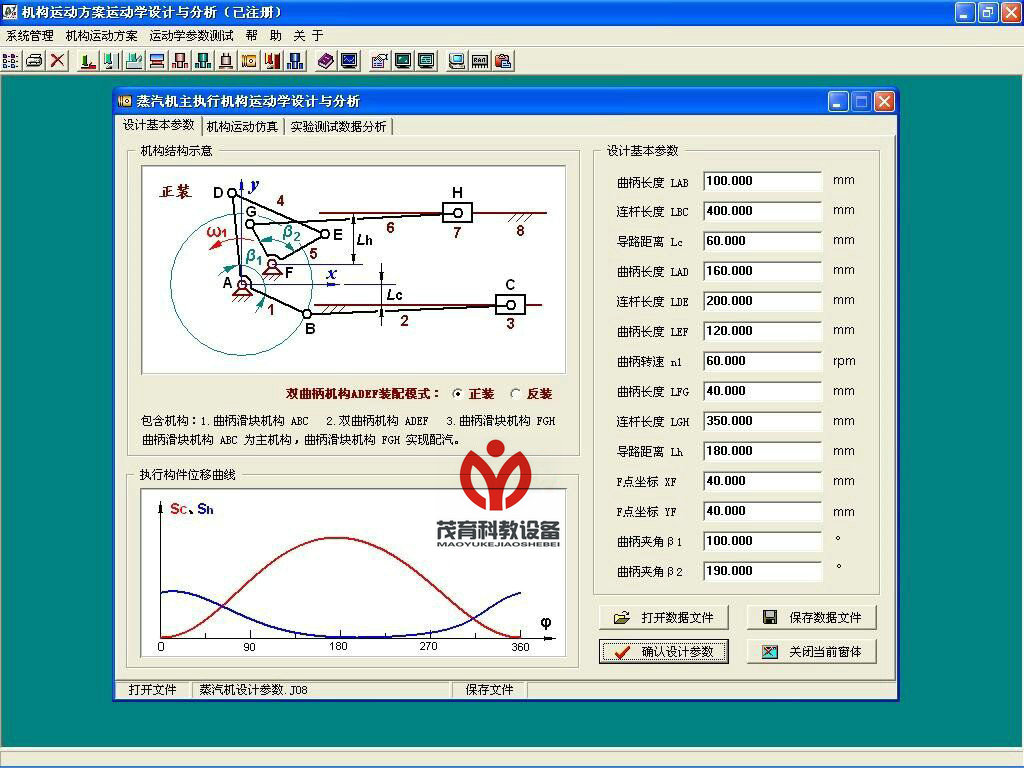

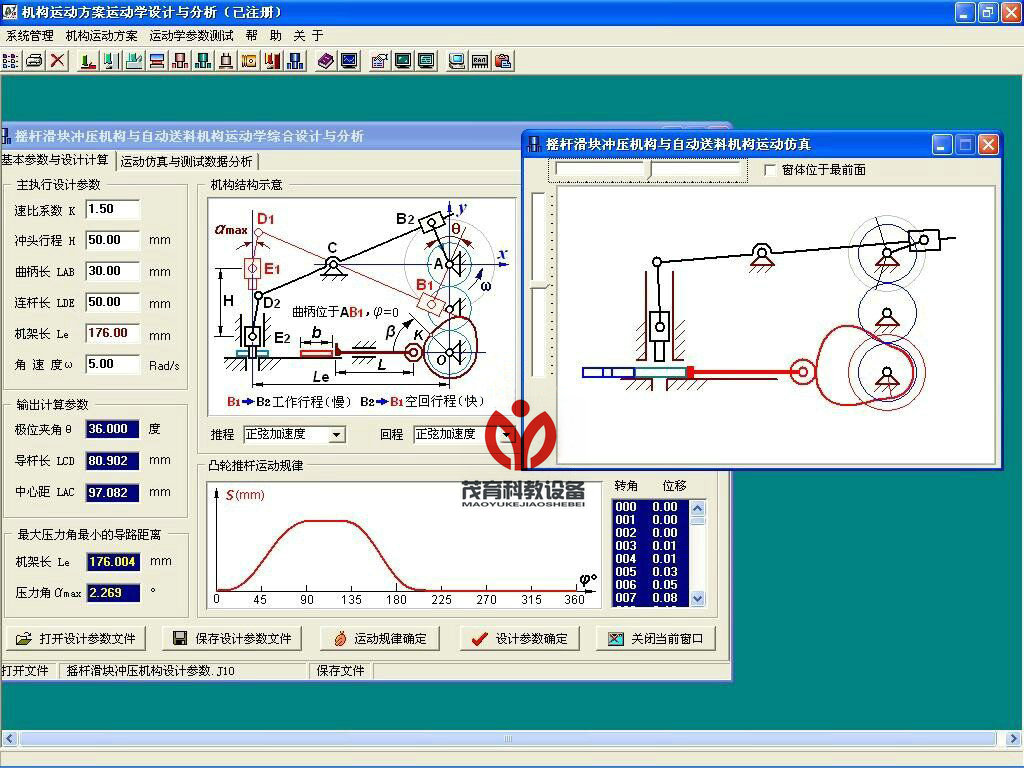

軟件頁面：
