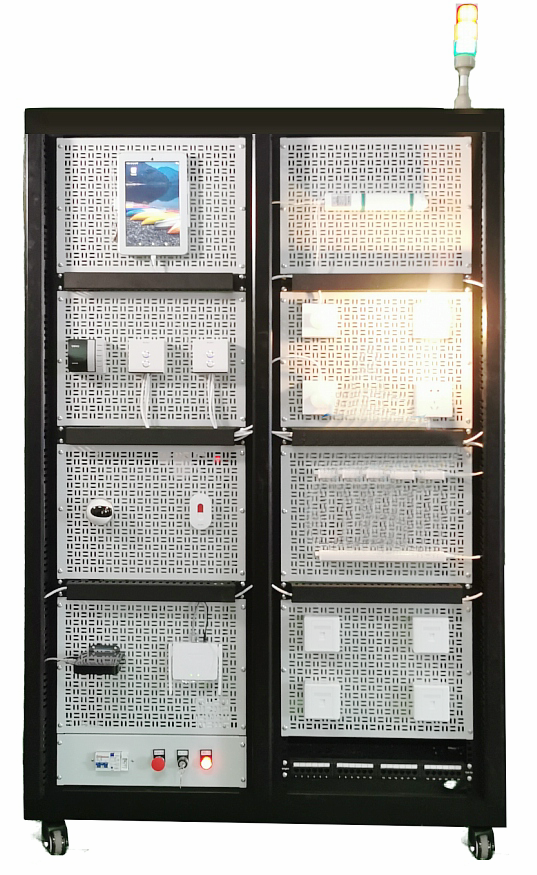

MYLYX-01B型樓宇綜合布線及網絡通信系統實訓裝置

一、設備概述：
樓宇綜合布線及網絡通信系統實訓裝置由高級鋁型材支架、開放式標準19″機架、網孔掛板、網絡設備、輔材及工具六部分組成。

1、設備以清晰合理的結構的系統，按綜合布線系統的國際標準，從綜合布線工程技術基本概念出發，學生通過這套裝置上的實際操作訓練，可迅速掌握綜合布線的設計施工技術、工程管理技術、網絡測試技術、驗收及維護的的全部技能。并圍繞工程實踐中的具體案例進行實訓，有效提高網絡布線設計和施工實踐能力。
2、系統裝置包括“計算機網絡壓接線實驗裝置”和“網絡線制作與測試實驗裝置”，首先可通過實驗部分學會基本的RJ45網絡跳線、網絡配架、通訊配線架（110語音）的各種壓線訓練及檢測，掌握基本技能后即可進行實訓操作。實訓操作時，還需要學生自主設計一個方案，并對其場所設定PVC線槽的走位及單個面板信息口的數量及需要預定的語音口。并通過管理間的跳線進行合理的分配。6U機架式帶彩色LED色塊顯示功能的網絡壓接線實訓測試儀（彩色LED色塊顯示燈，共96個）1臺，每芯線端接對應彩色LED發光塊，直觀持續顯示端接連接狀況和線序，分48組共有96個發光色塊，同時顯示6根雙絞線全部端接情況，直觀判斷通信網絡雙絞線的跨接、反接、短路、斷路等故障。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。彩色LED顯示功能的網絡跳線檢測及故障演示儀1臺，對應彩色LED發光塊顯示RJ45接頭兩端壓接線端接的連接狀況和線序。每根跳線對應8組16個彩色LED發光色塊，直觀持續顯示連接狀況和線序，分為32組共有64個發光色塊燈，并設有線纜類型、組別、故障類型提示燈，可快速同時檢測出4根跳線壓接情況。故障模擬演示功能，設置6組（正確、反接、跨接、斷路、交叉、短路）常見網絡布線正確與故障類型。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
二、技術指標：
1、電源輸入：單相三線 AC220V 50Hz；
2、整機功耗：≤0.2KW；
3、外形尺寸：1300mm×800mm×1880mm（長×寬×高）。
三、主體配置：

序號	器件名稱	數量	單位
1	標準工業鋁型材支架	1	臺
2	開放式機架	1	套
3	網孔板	4	塊
4	橋架	1	條
5	8 口工業 PDU 電源 1 套	1	個
6	110式100回線架	1	個
7	理線架	3	個
8	RJ45 24口網絡配線架	2	個
9	電話交換機	1	臺
10	電話機	2	臺
11	24口網絡交換機	1	臺
12	光纖收發器	1	個
13	光纖	1	條
14	托架	3	個
15	1U封板	6	個
16	單位網絡信息面板	4	個
17	兩位網絡信息面板	7	個
18	RJ45插座模塊	18	個
19	明裝86底座	8	個
20	暗裝86底座	3	個
21	4對110轉RJ45跳線	10	條
22	1對110轉1對110跳線	10	條
23	5e UTP RJ45 水晶頭	20	個
24	5 UTP RJ11 水晶頭	20	個
25	5類1對UTP電纜	10	米
26	5類4對UTP電纜	10	米
27	5類25對UTP電纜	5	米
28	線管	3	米
29	線槽	3	米
30	壓線刀	1	把
31	110接線工具	1	把
32	壓線鉗	1	把
33	剝線外皮刀	1	把
34	網絡壓接線實訓測試儀	1	臺
35	網絡跳線檢測及故障演示儀	1	臺

友情提示：
1、設備驗收：各采購單位收貨時請檢查樓宇綜合布線及網絡通信系統實訓裝置的貨品外觀，核實樓宇綜合布線及網絡通信系統實訓裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供樓宇綜合布線及網絡通信系統實訓裝置使用說明書和質保期，在質保范圍內提供對樓宇綜合布線及網絡通信系統實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臉怯罹C合布線及網絡通信系統實訓裝置選型錯誤或樓宇綜合布線及網絡通信系統實訓裝置購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對樓宇綜合布線及網絡通信系統實訓裝置的發貨期為參考值，如您需要了解樓宇綜合布線及網絡通信系統實訓裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對樓宇綜合布線及網絡通信系統實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關樓宇綜合布線及網絡通信系統實訓裝置的技術咨詢；
