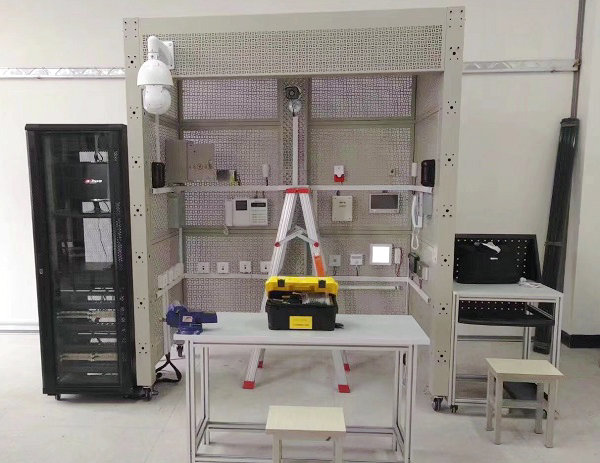

MYLY-31B建筑電氣線路實訓考核裝置

建筑電氣線路實訓考核裝置-是為中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
二、裝置結構與組成：
    本裝置采用模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。
建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區），實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
二、技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤1.0kVA
4、外型尺寸：2006mm×1003mm×2310mm
5、安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
三、實訓項目：
1、智能建筑安防布線的實施
2、對講門禁系統安裝、接線與調試
3、室內安防與周界防范系統安裝、接線與調試
4、視頻監控系統安裝、接線與調試
5、巡更系統安裝與調試系統運行維護
三、基本配置：
1、設備配置清單

序號	器材名稱	器材規格或型號	數量	單位
1	建筑模型	由鋁合金型材框架和安裝布線網孔板組成，2006mm×1003mm×2310mm，分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。	1	臺
2	電腦桌	600mm×600mm×800mm（長×寬×高）	1	臺
3	鋼凳	Φ300mm×450mm（圓×高）	1	把
4	鋁人字梯	900mm×250mm×1200mm（長×寬×高）	1	把
5	工程塑料卡件	20mm×10mm×11mm（長×寬×高）	300	個
2、系統配置： 一、對講門禁系統
序號	設備名稱	設備型號(	單位	數量
1	管理中心機	ET-366G	臺	1
2	歐式數碼彩色可視室外主機	ET-366D08-1-ID	臺	1
3	電源箱	ET-366P	臺	1
4	聯網器	ET-366W	臺	1
5	多功能壁掛室內分機	ET-366M5-F	臺	1
6	非可視壁掛室內分機	ET-366H2	臺	1
7	層間分配器	ET-366FS2	臺	1
8	非接觸卡 ID	通用型	張	1
9	電插鎖	通用型	只	1
二、安防系統
序號	設備名稱	設備型號	單位	數量
1	8防區報警主機	238	個	1
2	煙霧探測器	LH-201	個	1
3	溫感探測器	LH-94	個	1
4	門磁開關	HO-03	只	1
5	家用緊急求助按鈕	HO-01	只	1
6	紅外探測器	LH-902B	只	1
7	紅外幕簾探測器	LH-901B	只	1
8	燃?xì)馓綔y器	LH-88	只	1
9	主動紅外對射報警器	ABT-60	只	1
10	聲光報警器	HC-103	只	1
三、視頻監控系統
序號	設備名稱	設備型號	單位	數量
1	高速球云臺攝像機	SW-CW860SY	臺	1
2	彩色槍型攝像機	SW-720A	臺	1
3	紅外攝像機	SW-631D2A	臺	1
5	矩陣主機	ACES-8608	臺	1
6	矩陣控制鍵盤	ACES-8603	臺	1
7	19寸彩色顯示器	AOC-19	臺	1
8	17寸液晶監視器		臺	1
9	硬盤錄像機	�？低�視DS-7808	臺	1
10	硬盤	500G	只	1
11	安防控制箱	AC24V、DC12V/5A、DC18V/1.5A	臺	1
12	視頻線纜	SYV75-3	米	100
13	電源線	RVV2*0.5	米	100
四、巡更系統
序號	設備名稱	設備型號	單位	數量
1	巡更棒	H5	臺	1
2	巡更信息點		臺	5
3	人員信息卡		臺	2
4	巡更通訊線		根	1
5	巡更管理軟件		套	1
3、工具及配件
序號	名稱	內容
1	工具	包含小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?/td>	套	1
2	耗材配件	包含PVC線槽、BNC視頻接頭、SYV75-3視頻線、RVV2*0.5電源線等。	批	1

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查建筑電氣線路實訓考核裝置的貨品外觀，核實建筑電氣線路實訓考核裝置的數量及配件，拒收處于受損狀態的建筑電氣線路實訓考核裝置；
2、設備質保：茂育將為各采購單位提供建筑電氣線路實訓考核裝置產品指導書和質保期，在質保范圍內提供對建筑電氣線路實訓考核裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌慕ㄖ�電氣線路實訓考核裝置選型錯誤或建筑電氣線路實訓考核裝置購買數量錯誤，造成建筑電氣線路實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：對建筑電氣線路實訓考核裝置的發貨期為參考值，如您需要了解建筑電氣線路實訓考核裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對建筑電氣線路實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關建筑電氣線路實訓考核裝置的技術咨詢；

---
