MY-DQ21B智能樓宇通用實訓臺架
一、智能樓宇通用實訓臺架-產品概述：

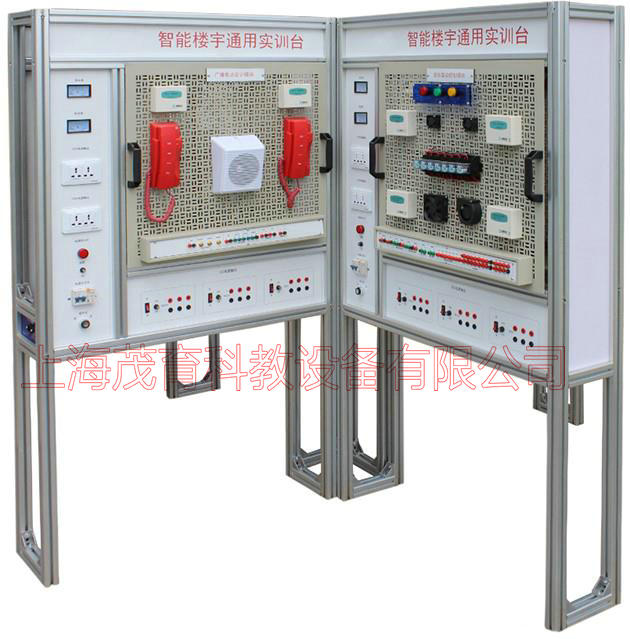

四工位實訓支架特點：實訓系統屏由全呂合金構成，美觀及牢固，可自由根據實地面積排放，單獨提供電源，移動方便，活動性大，實訓功能強大，可根據實驗要求自行排放，大大增加實訓功能，模塊自由組合聯網進行實訓，實訓平臺主要用于智能樓宇實訓，電氣安裝置實訓等，另可增設本公司附加設備進行實驗實訓，能與本公司各模塊進行多擴展實訓.
占地面積：4M²
二、技術參數：
1.實訓支架工作電壓：單相三線220V±5% 50HZ
2.具有總啟動電源、具有220V輸出、單獨的電源DC24VDC12Vv輸出
3.安全保護：裝置配有電流型漏電保護斷路器，具有：漏電、短路及過流切斷電源的保護功能。符合國家標準：漏電流≤30mA 動作時間≤0.1S，能夠保護實訓者人身安全和實訓設備安全。外型尺寸：200X200X180cm³

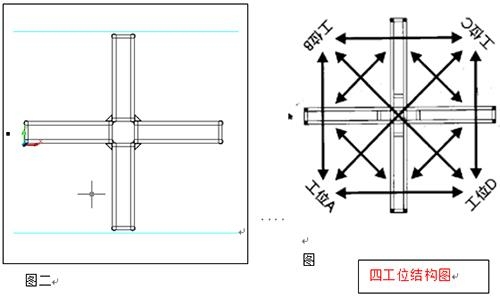

4.實訓臺可根據現場自由拼接，U字型，一字型，井字型，十字型
系統配置按客戶要求配置
以下為標準配置
三、產品系統概述：
1、本系統是為職業院校、職業教育培訓機構研制的樓宇智能化技術實訓考核設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、門禁對講系統、消防聯動系統、視頻監控系統、安防報警系統、DDC技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。
2、該系統在結構上以智能建筑模型為基礎，包含了智能小區對講模塊、管理中心和對講門禁及室內安防、閉路電視監控及周邊防范、消防報警聯動、安防系統和DDC監控及照明控制5個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
四、技術性能：
1.輸入電源：單相三線AC220V±10% 50Hz
2.工作環境：溫度-10℃~40℃ 相對濕度≤85% （25℃） 海拔≤4000m
3.裝置容量：≤1kVA
4.安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
五、系統實訓板塊：

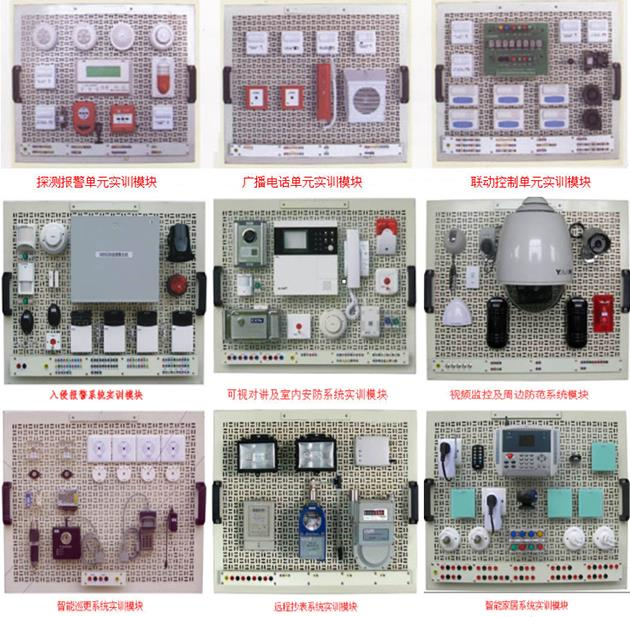

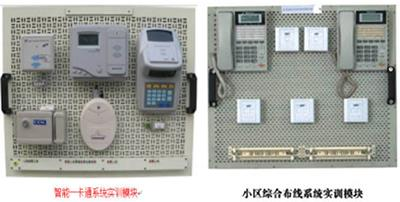

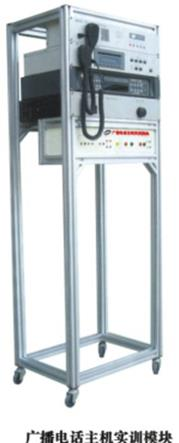

實訓板模塊參考圖片：模塊按實計校方系統要求配置，
空調監控系統模塊
六、各系統實訓功能
6.1、消防聯動系統功能及參數
火災報警控制器(聯動型)
1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
4)可以現場編輯聯動公式
5)2個總線回路，可連接254個現場器件
1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
2.火災顯示盤
GK621火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
3.探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
4.輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
5.聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟�；卮鸸δ�；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
6.手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
7.消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
8.聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
9.電子編碼器
完成現場設備的編碼、設備類型與靈敏度的更改等功能。
10、消防報警及聯動子系統實訓：
1)消防設備的認識
2)電子編碼器的認識及使用
3)元件地址編碼設置
4)系統的管理
5)聯動編程
6)單點操作實驗
7)總線隔離模塊的測試實驗
8)信號輸入模塊的測試實驗
9)手動報警按鈕與聲光報警器的使用
10)消防系統報警實驗
11)火災報警聯動實驗
12)消防聯動與廣播系統的實訓操作
6.2、可視對講子系統組成與功能參數
1、系統設備全部采用工程使用產品，能進行可視對講及室內安防系統操作演示、系統的設置、編程、線路設計、線路設置故障的判斷及排除等實驗和實訓。
2、實訓部分具備了可視講及室內安防系統中常見的設備：圍墻門主機、彩色報警分機、、非可視室內分機、彩色小門口主機、電源、分配器、轉換器、電控鎖、門磁、緊急按鈕、紅外幕簾探測器以及管理中心機、系統管理軟件、管理電腦等以及實訓所需的線纜、接頭等器材。
3、系統采用網孔板及移動考核實訓單元組合，網孔板上可方便安裝扣件，方便拆裝設備與安裝工程穿線管，設備通過網孔扣件安裝于網孔板，通過工程穿線管之間的布線完成系統設備之間的連接，使設備的安裝、系統布線、設備接線等接近工程實際，同時整體網孔板在一體化平臺支架上便于拆換。
3、該系統配套上位機并安裝應用軟件，可完成直呼可視門口主機呼叫住戶、可視分機監視可視單元門口主機、主機呼叫管理中心機、分機呼叫管理中心機、分機報警與開鎖、電控鎖、電插鎖的認識與應用、聯網可視對講系統的構建、單元門口號碼設定、分機號碼及通道設定、分機報警、管理中心-單元主機對講、管理中心監控可視對講單元門口機、管理中心機設置與報警查詢等實訓。
4、門禁對講系統的實訓
1)可視對講系統的組成及應用
2)門口機呼叫室內機
3)電控鎖的接線
4)室內機開鎖
5)室內機門口機對講通話
6)管理中心的通話
6.3、視頻監控系統組成與功能參數
1、能實現閉路監控系統的圖像捕捉、傳輸、控制、圖像處理和顯示全部內容，提供遠程網絡視頻監控功能。
2、設備全部采用工程實物，能進行各種安保監控系統聯動操作演示、系統的設置、編程、線路設計、線路設計、系統規劃與設計、系統二次開發等實驗。
實訓部分具備了樓宇智能化中常見的設備：槍式攝像機、網絡攝像機、紅外一體攝像機、高速球攝像機、液晶監視器、數字硬盤錄像機、視頻矩陣、三維矩陣鍵盤、萬向云臺、視頻采集卡、云臺編碼器、管理電腦等設備以及實訓所需的線纜、接頭等器材。
3、系統采用網孔板及移動考核實訓單元組合，網孔板上可方便安裝扣件，方便拆裝設備與安裝工程穿線管，設備通過網孔扣件安裝于網孔板，通過工程穿線管之間的布線完成系統設備之間的連接，使設備的安裝、系統布線、設備接線等接近工程實際，同時整體網孔板在一體化平臺支架上便于拆換；
4、該系統配套上位機并安裝應用軟件，能完成視頻卡視頻采集與回放、數字硬盤錄像機的攝像與回放、視頻矩陣切換、云臺及云臺解碼器、矩陣鍵盤、紅外一體化攝像機、網絡攝像機遠程登錄與報警、高速球控制與攝像、攝像報警聯動、設備與線路故障的判斷與處理、三合一液晶監視器應用操作實訓。
5、功能實訓
1)視頻線纜的制作
2)云臺的使用
3)云臺控制器的使用
4)半球攝像機的使用
5)槍式攝像機的應用
6)半球攝像機的應用
7)嵌入式數字硬盤錄像機的使用
8)解碼器的使用與設置
6.4、防盜報警系統組成與功能參數
1、光束數字紅外對射探測器1對、緊急求助按鈕1個、被動紅外幕簾探測器1個、燃氣探測器1個、雙鑒探測器1個、聲光報警器1個、和配套安裝材料1批。
2、8路報警主機：支持8個有線防區，另外可以外擴8個獨立無線防區，38組以上密碼。紅外對射：雙射束探測；適用于室內和室外；≥90米室內，≥30 米室外有效探測距離；二級防雷。
3、實訓模塊能與閉路電視監控系統實施聯動。
4、室內安防設備：被動紅外空間探測器、感煙探測器、燃氣探測器、家用緊急求助按鈕、警鈴、門磁、被動紅外幕簾探測器、紅外對射探測器、警號等。
5、防盜系統的實訓
1)防盜主機的安裝與接線
2) 防盜主機的操作
3) 鍵盤的安裝與接線
4) 防區的設置
5) 鍵盤的編程與操作
6)防盜探測器的接線
7)防區的布防與拆防操作
8)周邊圍墻防盜設置與安裝
9)各防區模擬演示
10)設計連接簡易的防盜系統
6.5、巡更系統的組成與實訓功能
1、裝置組成：
整個實訓模塊主要由讀卡器、控制器、感應卡、管理軟件、巡更機軟件系統等組成。
2、系統實訓功能：
能進行各種巡更系統管理和離線巡更系統操作演示、離線巡更采集器的設置、巡更采集器的使用方法、離線巡更采集器的工作原理、離線巡更系統管理軟件的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與一卡通及小區系列中的其它設備聯網進行各種綜合實訓。
3、系統帶液晶時鐘顯示，讀卡提示功能，射頻感應，自動讀卡，感應式巡更機，堅固耐用，一體膠膽，密封防水，防震超低功耗設計，電池壽命可以連續讀卡40萬次，內存10000條記錄（可擴容），提供多個信息鈕點，強大軟件功能，人員信息設置等，多種巡更模式設備。是現代保安管理專業之道選。
4、巡更布點原布點時只需考慮什么地方需要巡邏就安裝一個地址點如一些進出口、車庫進出口、巡邏死角，轉角、各主要路口等地方，沒有特殊要求。以下幾點可作參考。
1)直線距離每50米一個點，
2)周邊地區或監控死角，
3)重要設施、設備、區域內，
4)主要通道、進出口附近，
5)巡更棒每個巡邏班次一根棒
6.6、正確布置，保證巡邏線路的合理化。特點：
1)提供了強大的軟件管理平臺，
2)提體了多個信息鈕點
3)先進的巡更設備
4)可靠和穩定數據讀入出導出
5)多種不同鈕點的認識與了解
6)可合理布置人員路線
6.7、可以做的實訓項目
1)提供了強大的軟件管理平臺，
2)提體了多個信息鈕點
3)先進的巡更設備
4)可靠和穩定數據讀入出導出
5)多種不同鈕點的認識與了解
6)可合理布置人員路線
6.8、DDC照明監控系統
1、本系統采用總線通訊監控方式，模擬五路照明的監控，具有手自動及遠程上位機監控，配置有吸頂燈，情景燈，射燈，具有定時功能和遙控功能。
2、可做的實訓項目
1)系統的組成與線路架構實訓
2)系統編程實訓
3)系統的組態監控設計
4)照明線路與控制器的聯接實訓
5)通用電氣開關接線實訓
