光伏發電實訓室建設方案

光伏發電實訓室-是根據用戶學校的數量需求對實驗室設備配置進行設計，能夠使學生在更加立體、全面的環境下對整個環節進行展示與培訓。
1、本次實驗室配置要求
同時滿足30位學生上課使用
對光伏發電的性能進行全方位介紹與實訓
2、實驗室配置情況根據客戶的要求，我公司針對用戶的要求，對實訓實驗室的設備配置情況提供如下設計方案：
本套方案配置以學生實際操作為主，光伏發電的每個環節都能夠讓學生實際操作，讓學生能夠體會到組件在工廠中的實際生產流程和工作方法，掌握光伏發電的工作原理和方法，掌握光伏建筑一體化的設計方法和施工原則，對學生掌握實際工作中需要的技能非常重要。
方案中還結合到老師的講解過程，設計有各環節的展示系統，使學生在具體操作之前能夠根據講解/展示系統的配合進行正確的操作，保障學生的安全與教學的順利進行。

二、光伏發電實訓室-配置：（可根據實際情況增減）

序號	設 備名稱	數量	實驗?zāi)康?/strong>	備注
光伏發電基礎實訓室

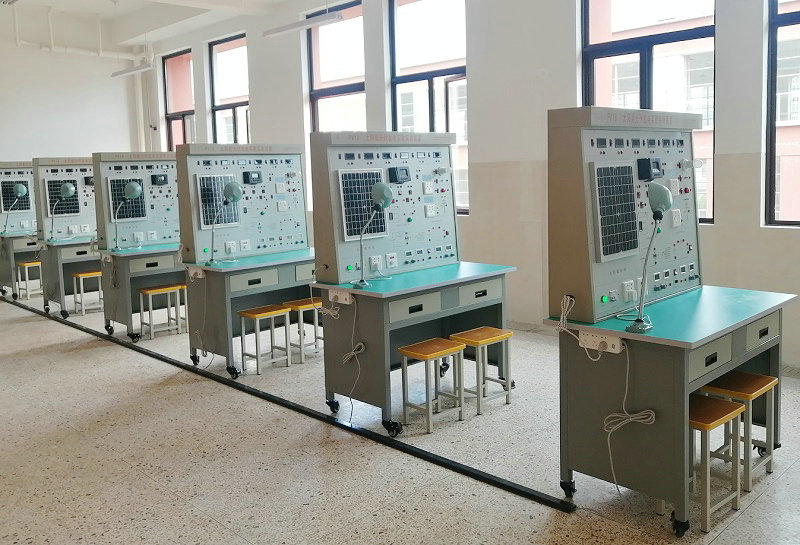

1	MY-PV14 光伏發電系統集成教學演示系統	5套	1、太陽能照明系統控制變換過程演示 2、太陽能離&并網逆變系統控制變換過程演示 3、太陽能LED光源系統變換過程演示	一套系統供6位同學使用
2	MY-PV18太陽能光伏發電實驗實訓裝置	5套	1、太陽能光伏板能量轉換實驗 2、環境對光伏轉換影響實驗 3、太陽能電池光伏系統直接負載特性實驗 4、太陽能控制器工作原理實驗 5、接反保護實驗 6、太陽能控制器對蓄電池的過充保護實驗 7、太陽能控制器對蓄電池的過放保護實驗 8、夜間防反充實驗 9、離網型逆變器工作原理實驗 10、獨立光伏發電實驗 11、并網型逆變器工作原理實驗 12、光伏并網實驗	一套系統供4位同學使用
光伏發電綜合實訓室

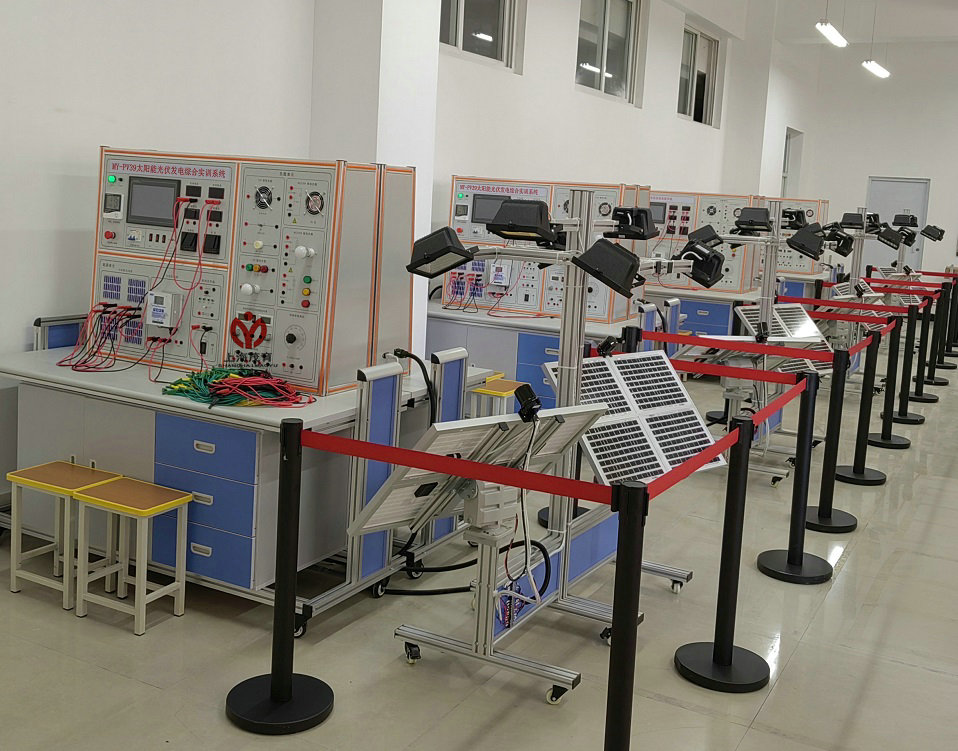

3	MY-PV39型太陽能光伏發電綜合實訓系統	5套	實驗一：太陽能電池板特性實驗系列： 1、太陽能電池板開路電壓測試實驗 2、太陽能電池板短路電流測試實驗 3、太陽能電板I-V特性測試實驗 4、太陽能電池板最大輸出功率計算實驗 5、太陽能電池板填充因子計算實驗 6、太陽能電池板轉換效率測量實驗 7、開路電壓與相對光強的函數關系實驗 8、短路電流與相對光強的函數關系實驗 9、太陽能電池板P-V特性測試實驗 10、太陽能電池板暗伏安特性測試實驗 11、太陽能組件輸出特性測試實驗 12、串聯電阻對填充因子的影響測試實驗 13、并聯電阻對填充因子的影響測試實驗 14、太陽能電池光譜特性測試實驗 15、太陽能電池板的串聯開路電壓測試實驗 16、太陽能電池板的串聯短路電流測試實驗 17、太陽能電池板的并聯開路電壓測試實驗 18、太陽能電池板的并聯短路電流測試實驗 19、負載特性測試實驗實驗二：太陽能自動跟蹤實驗系列： 1、逐日系統原理實驗 2、太陽光跟蹤定位傳感器原理實驗 3、環境對光伏轉換影響實驗 4、跟蹤控制器操作實驗 5、傳動執行機構接線實訓 6、太陽能光控跟蹤實驗 7、太陽能光控-時控跟蹤實驗 8、太陽能電池組件環境監測實驗實驗三：太陽能蓄電池控制器實驗系列： 1、太陽能蓄電池充電控制實驗 2、控制器充放電保護實驗 3、蓄電池電壓、電流測試實驗 4、蓄電池電量估測實驗 5、控制電池電流流入、輸出實驗 6、控制器環境溫度測量實驗 7、控制器光控-時控輸出實驗實驗四：太陽能應用實驗系列： 1、太陽能交、直流風扇實驗 2、太陽能路燈實驗 3、太陽能警示燈實驗 4、太陽能充電器實驗 5、太陽能可變阻抗負載實驗實驗五：太陽能負載實驗系列： 1、最大輸出電流實驗 2、最大輸出功率實驗 3、在不同恒壓狀態下電流特性 4、在不同恒流狀態下電壓特性實驗六：太陽能光伏逆變器實驗系列： 1、逆變器的工作原理分析實驗； 2、輸出電壓、電流測試實驗； 3、最大輸出功率的估算實驗； 4、過載或短路保護演示實驗； 5、輸入電壓防反接演示實驗； 6、輸入電壓范圍測試實驗； 7、轉換效率計算實驗；	一套系統供4位同學使用
4	MY-PV23型太陽能光伏并網發電教學實驗臺	5套	2、1、光伏能量變換實驗實驗1、光伏陣列單元組成原理。實驗2、太陽能光電池能量轉換組合原理。實驗3、陣列電子最大功率跟蹤器原理。實驗4、陣列匯流與防雷接地原理。實驗5、陣列結構件、防腐安裝原理。實驗6、最大功率跟蹤器與光伏轉換提效實驗。實驗7、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。實驗8、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。實驗9、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。實驗10、陣列低、中、高通過開關組合后能量變換實驗。實驗11、光感儀和風速傳感儀各自作用實效實驗。 2、2、同步逆變電源實驗實驗1、逆變電源單元組成原理。實驗2、逆變電源MPPT的最大功率跟蹤控制方法的實驗。實驗3、逆變電源輸出功率與光伏能量變換的實驗。實驗4、MPPT與電子跟蹤器有效結合和分離控制方面的比較實驗。實驗5、晴天，多云，陰雨天情況下逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。實驗6、逆變器并入的電網供電中斷，逆變器應在2s內停止向電網供電，同時發出警示信號的防孤島效應保護試驗。實驗7、逆變電源直流輸入欠電壓控制實驗。實驗8、輸入電壓為額定值，負荷滿載時距離設備水平位置1m處，的噪聲測試實驗。	一套系統供4位同學使用
