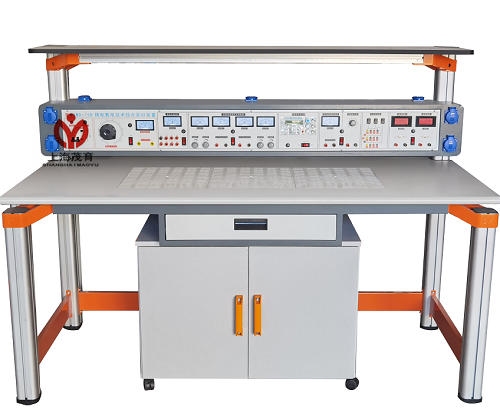

通用電子裝配實訓裝置

一、MY-116C 通用電子裝配實訓裝置-適用于中高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。

二、電子裝配實訓臺技術指標:
1、工作電源：兩相三線 AC 220V±10%  50Hz
2、溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×720×1800mm
4、整機功耗：≤700V.A
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、電子裝配實訓臺功能特點：
    1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。電工電子單元模塊共有156個，其中不僅包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
5、本裝置具有各類模塊100多個，具有廣闊的延伸空間，本裝置可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高。
四、基本配置及功能：
設備由實驗臺主機箱、儀器架、實驗桌（裝有九孔萬能插件板）、移動矮柜、透明創新實驗?zāi)�塊、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。各實驗?zāi)�塊可根據實驗需求自由組合實驗。
（一）實驗主機箱結構：
實驗主機箱外殼尺寸：146×20×25cm ，外殼鋼質材料雙層亞光噴塑結構，裝有安全保護、交直流可調實驗電源，函數發生器/頻率計等。

實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。
 1.交流電源：
(1) 高壓交流電源：六路AC220V電源接口，可為外配儀器設備提供工作電源。
   (2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能，同時還提供帶中心抽頭雙17V交流電源。
 2.直流電源：
   (1) 可調直流電源：兩路0.0V～24V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
   (2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。
 3.測量儀表：
1）數字直流電流表（AX4模塊單元）:測量范圍：0～2000mA
2）數字直流電壓表:測量范圍：0～30V，輸入阻抗：47KΩ/V
3）指針式直流微安表: 測量范圍：0-100μA, 測量精度：2.0級
4）數字直流毫伏表:測量范圍：0～2000mV，輸入阻抗：47KΩ/V
5）勝利牌數字萬用表（VC890D）
6）直流電壓量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)
7）交流電壓量程：20V/200V/750V，精度±(0.8%+5)
8）直流電流：20mA/200mA /20A，精度±(1.5%+3)
9）交流電流：200mA /20A，精度±(1.5%+5)
10）電阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)
4. 功率函數信號發生器/頻率計
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
五、設備可以完成的實訓項目：
模擬電子技術綜合應用、創新實訓項目:
項目一  常用二極管的性能測試及應用
項目二  雙極晶體管及場效管輸出特性的測定
項目三  單管放大電路的研究
項目四  兩極放大電路及負反饋放大電路的研究
項目五  助聽器電路的調試（電子產品線路）（綜合應用）
項目六  恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七  三極管放大電路故障排除
項目八  整流、濾波及穩壓電路的研究
項目九  直流穩壓正、負電源電路的研究
項目十  典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一  OTL功率放大電路的故障排除
項目十二  LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三   運算放大器基本運算電路
項目十四   對由運放器組成的積分運算電路、微分運算電路
項目十五   對由運放器組成的電壓比較器傳輸特性的研究
項目十六   氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七  方波、三角波和鋸齒波發生器電路的研究與測試
項目十八  三角波、方波及正弦波發生器的制作競賽
項目十九  RC（文式橋式）正弦波振蕩器和制作與調試
項目二十  電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二  直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三  恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
數字電子技術綜合應用、創新實訓項目:
一、基礎實訓項目
項目一  基本邏輯門電路功能測試
項目二  優先編碼器功能測試
項目三  二進制譯碼器和數據選擇器功能測試
項目四  全加器和超前進位全加器功能測試
項目五  數值比較器功能測試
項目六  七段碼鎖存/譯碼/驅動器功能測試
項目七  各類觸發器功能測試
項目八  雙向移位寄存器功能測試
項目九  二一五一十進制計數器功能測試
項目十  二位十進制計數/譯碼/驅動/顯示電路
項目十一  可逆十進制計數電路功能測試
項目十二  N進制計數電路功能測試
項目十三  555定時器基本應用電路
項目十四  微分型單穩態觸發器
項目十五  集成單穩態觸發器及其應用
項目十六  集成施密特觸發器及其應用
二、綜合應用實訓項目
項目十七  聲光控制節能路燈電路（電子產品線路）（綜合應用）
項目十八  8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九  4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十  秒脈沖信號發生器（電子產品線路）（綜合應用）
項目二十一  救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二  D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三  數控變頻三角波—方波發生器
項目二十四  移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五  8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六  觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七  數字鐘電路（電子產品線路）（綜合應用）
項目二十八  二位十進制計數符合電路（電子產品線路）（綜合應用）
項目二十九  交通燈控制電路（電子產品線路）（綜合應用）
項目三十   升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一  光電轉換加/減計數電路（電子產品線路）（綜合應用）
三、電力電子技術及應用、創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
四、 單元電子電路實訓內容（MCS51及AVR單片機，KeilC實訓）
（1） 空調電路
 模塊配置
    EDM002-AVR單片機主機
②EDM507-半導體制冷片
③EDM605-四位數碼管顯示
④EDM404-NPN三極管驅動*2個
⑤EDM501-直流風機
⑥EDM311-紅外發射
⑦EDM312-紅外接收
⑧EDM504-蜂鳴器
⑨EDM105-空氣質量傳感器
（2） 出租車計價器
 模塊配置
    EDM606-12864點陣液晶
②EDM001-MCS51單片機主板
③EDM403-8位獨立按鍵
④EDM502直流電機
⑤EDM405 PNP三極管驅動
（3） 綜合報警器
模塊配置
    EDM605-四位數碼管顯示
②EDM201-觸摸按鍵
③EDM107-熱釋電紅外傳感器
④EDM112-紅外反射
⑤EDM106-煙霧傳感器
⑥EDM302-四種音樂
⑦EDM503-揚聲器
⑧EDM001-AVR主機
（4）超聲波測距
模塊配置
    EDM001-MCS51單片機主機
②EDM111-超聲波發射接收模塊
③EDM605-四位數碼管顯示模塊
（5）電子秤
模塊配置
     EDM603-十進制計數器
②EDM104-稱重傳感器
③EDM201-ICL7135模數轉換
④EDM406-4*4鍵盤
⑤EDM001-MCS51單片機主板
⑥EDM606-12864LCD屏
⑦EDM504-蜂鳴器
（6）電子語音播放萬年歷
模塊配置
③EDM001-MCS51主機
④EDM605-12864點陣液晶
⑤EDM103-溫度傳感器18B20
⑥EDM403-8位獨立按鍵
⑦EDM313-AK040語音
⑧EDM503-揚聲器
（7） 64*32點陣廣告屏
模塊配置
     EDM002-AVR單片機主機
②EDM601-64*32點陣模塊
③EDM403  8位獨立按鍵
（8） 酒精測試儀
模塊配置
     EDM002-AVR主機
②EDM605-四位數碼管顯示
③EDM108-酒精傳感器
④EDM403-8位獨立按鍵
（9）頻率計
模塊配置
    EDM303-三位計數器  2個
②EDM605-四位數碼管顯示  2個
③EDM603-十進制計數器
④EDM307-脈沖信號發生
（10）聲光控制小燈
模塊配置
    EDM101-聲光控制
②EDM405-PNP三極管驅動
③EDM604-直流燈泡
（11）步進電機控制
（12）兩室溫度控制
