低壓供配電操作實訓設備,低壓供配電操作實訓裝置

一、產品概述：
低壓供配電操作實訓設備，低壓供配電操作實訓裝置，低壓供配電操作實訓臺主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件組成。適用于職業學院、技工學校等用于高級維修電工的實訓考核。

二、技術參數：
1、工作電源：三相五線 380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：660×600×2300mm
4、額定電流：100A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85% 海拔＜4000m
三、裝置結構：所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。柜子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
四、基本配置及詳細說明：

序號	設備名稱	設備型號	設備規格	單位	數量
1	電力變壓器	90KVA		臺	1
2	計量控制實訓柜	MY-01A-1	600×600×2300mm	臺	1
3	進線控制實訓柜	MY-01A-2	800×600×2300mm	臺	1
4	電容補償實訓柜	MY-01A-3	800×600×2300mm	臺	1
5	出線控制實訓柜	MY-01A-4	800×600×2300mm	臺	1
6	三相異步電機	1.1KW 380V		臺	1
7	實訓指導書	MY-01A		份	1
8	工程材料			套	1

五、基本配置詳細說明：

序號	配置名稱	型號規格

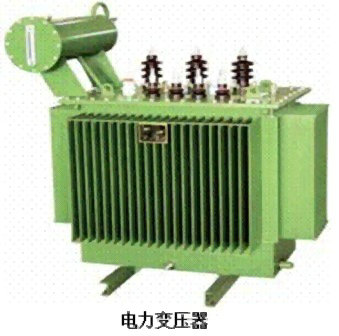

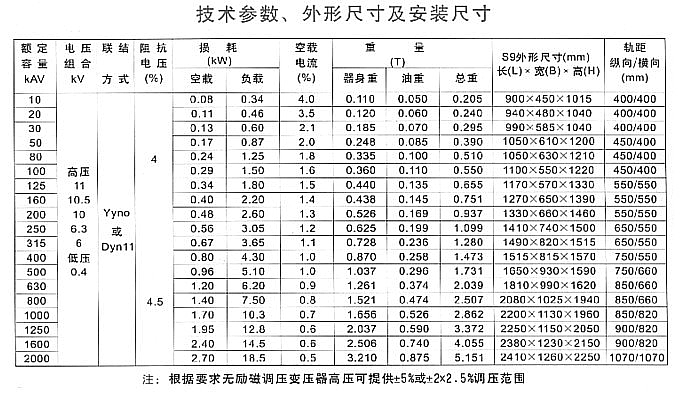

1	電力變壓器	S9-50KVA；50KVA；戶外式. 環境溫度:上限+40℃,下限-25℃海拔高度:≤1000m. 空氣相對溫度:≤90％(+25℃)
2	計量控制實訓柜	MY-01A-1配置有互感器、電能表、電壓電流表等，作為總電能的計量。學生能自行連接控制線路。
3	進線控制實訓柜	MY-01A-2配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控制。學生能自行連接控制線路。
4	電容補償實訓柜	MY-01A-3配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等，作為電源功率因數的補償。學生能自行連接控制線路。
5	出線控制實訓柜	MY-01A-4配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控制。學生能自行連接控制線路。
6	安裝調試	茂育上門安裝調試

六、低壓供配電技術實驗裝置實驗內容：
1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量柜的接線實訓
6、進線柜的接線實訓
7、電容補償柜的接線實訓
8、出線柜的接線實訓
七、MY-01A彩圖：

八、低壓柜由：計量柜、進線柜、補償柜、出線柜四個柜體組成。
1、MY-01A-1教學低壓計量控制實訓柜
1）設備概述：主要由三相有功電能表、三相無功電能表、接線銅排等組成，用于計量線路中有功功率與無功功率。
2）技術參數：
（1）工作電源：三相五線 380V±5% 50Hz
（2）安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
（3）外形尺寸：660×600×2300mm
（4）額定電流：250A
（5）工作環境：溫度0℃～50℃
（6）相對濕度35～85% 海拔＜4000m
3）設備結構：整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4）設備配置: (每臺本配置)：

序號	配置名稱	型號	規格(長×寬×高)	單位	數量
1	全鋼制結構柜體		660×600×2300	臺	1
2	三相四線有功電能表	DT862-4型		塊	1
3	三相四線無功電能表	DX862-4型		塊	1
4	電流互感器			套	3

2、MY-01A-2教學低壓進線控制實訓柜
1）設備概述：主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟�？刂�。萬能低壓斷路器具有手動及電動儲能功能。
2）技術參數：
（1）工作電源：三相五線 380V±5% 50Hz
（2）安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
（3）外形尺寸：800×600×2300mm
（4）額定電流：250A
（5）工作環境：溫度0℃～50℃
（6）相對濕度35～85% 海拔＜4000m
3）設備結構：整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4）設備配置:(每臺本配置)：

序號	配置名稱	型號	規格	單位	數量
1	全鋼制結構柜體		800×600×2300	臺	1
2	三相四線指針式電流表	正泰		套	3
3	三相四線指針式電壓表	正泰		個	1
4	正泰萬能轉換開關	LW5D-16YH3/3		套	2
5	萬能式斷路器	DW15-200		個	1
6	電流互感器	LMZ₃-0.66		套	4
7	控制箱	DK-10		個	1
8	電磁線圈	正泰	φ0.64 1100匝	個	1
9	分勵脫扣器線圈	正泰	交流380V 50HZ	個	1
10	分閘、合閘控制按鈕			套	4

3、MY-01A-3教學電容補償實訓柜
1）設備概述：主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。
2）技術參數：
（1）工作電源：三相五線 380V±5% 50Hz
（2）安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
（3）外形尺寸：800×600×2300mm
（4）額定電流：125A
（5）工作環境：溫度0℃～50℃
（6）相對濕度35～85% 海拔＜4000m
3）設備結構：整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4）設備配置: (每臺本配置)：

序號	配置名稱	型號	規格(長×寬×高)	單位	數量
1	全鋼制結構柜體		800×600×2300	臺	1
2	限流電抗器	XD1-16		套	18
3	電流互感器	LM2J1-0.5		套	3
4	交流接觸器	CJ20-40		套	6
5	熱過載繼電器	JR36-63		套	6
6	有填料管式熔斷器插座	RT14-32		套	6
7	正泰萬能轉換開關	LW-16		套	2
8	無功率自動補償控制器	JKG2B-6		個	1
9	三相四線指針式電流表	正泰		套	3
10	三相四線指針式功率因數表	正泰		個	1
11	回路控制指示燈			套	12
12	電源線			m	適量

4、MY-01A-4教學出線控制實訓柜：
1）設備概述：
主要由隔離開關、低壓斷路器、銅排等部分組成�？筛鶕�(jù)負載的大小選擇相應規格的漏電斷路器控制輸出。
2）技術參數：
（1）工作電源：三相五線 380V±5% 50Hz
（2）安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
（3）外形尺寸：860×600×2300mm
（4）額定電流：250A
（5）工作環境：溫度0℃～50℃
（6）相對濕度35～85% 海拔＜4000m
3）設備結構：整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4）設備配置: (每臺本配置)：

序號	配置名稱	型號	規格(長×寬×高)	單位	數量
1	全鋼制結構柜體		860×600×2300	臺	1
2	回路控制指示燈			套	4
3	三相四線指針式電流表	正泰		套	4
4	萬能轉換開關	LW-16		個	1
5	塑料外殼式斷路器	DZ20J-100/3300		套	4
6	電流互感器	LMZ₃-0.66		套	4
7	電源線			m	適量
