電工電子實驗臺三端集成穩壓電源的制作

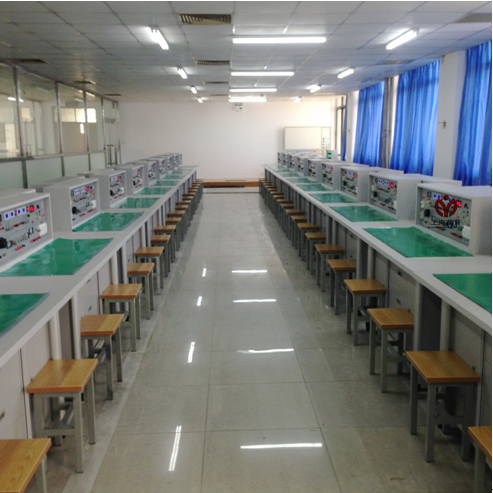

    電工電子實驗臺是電子實驗與電子實訓與考核有機的結合，做到資源共享一室多用，減少實驗實訓指導教師和教室。實驗項目包括電子學、電子原理等課程的實驗與實訓，利用九孔通用萬能實驗底板和分立式透明元件盒靈活地組合實驗，元器件可重復利用，實驗方便，動腦動手能力強。 一、電工電子實驗設備實訓目的
1、掌握直流穩壓電源的工作原理；
2、完成穩壓器構成典型應用電路的方法。
二、器材
    示波器、自耦調壓器、單相變壓器（220V／12V）、直流毫安表（100mA）、數字萬用表、LM7805、IN4007（4只）、電解電容（1000μF／25V、10μF／25V、1μF／25V）、瓷片電容0.1μF、電阻（120Ω）、電位器（470Ω／2W）。
三、實訓步驟

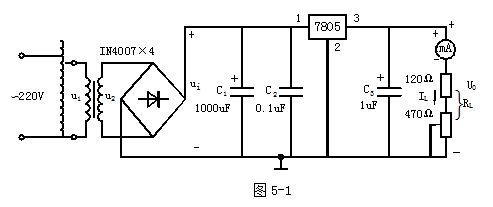

1、根據原理圖5-1制好線路板（已配備），再根據原理圖裝配元器件并焊接好。 2、經指導老師檢查無誤后通電實驗。
a、測量穩壓電路的輸出電壓：調節調壓器，使集成穩壓電路的輸入電壓為8V~15V，測量穩壓電路的輸出電壓。
b、測量穩壓電路的外特性并計算輸出電阻值R。
保持輸入電壓不變，空載時，I_L為0，測量U₀的數值，然后接上負載R_L，調節R_L，使I_L分別為20mA、40mA、60mA、80mA、100mA時，用萬用表DC檔分別測量相應的U₀值，記入表5-1中，并計算出內阻的平均值（Ro=ΔUo/ΔI_L）。
表5-1

IL（mA）	0	20	40	60	80	100	內阻平均值 Ro=
Uo（V）

3、測量穩壓系數
保持U₁=220V，并使I_L=60 mA，測量Uo，調節調壓器模擬電網電壓變化±10%，即分別測量U₁=198V及242V時，對應的U₁、Uo記入表5-2中，并計算穩壓系數。
表5-2

測量值	U1	198V	220V	242V
	Ui/Uo
計算值	ΔUi/Ui
	ΔUo/Uo
