MYHG-19C壓力容器綜合實訓平臺

一、概況：　
壓力容器綜合實訓平臺根據《壓力容器安全工程》課程的教學特點和要求，課程組教師建立了以培養創新意識和創新能力為中心的實踐課程教學體系�！秹毫θ萜靼踩�工程》課程的實踐課程教學體系中較為重要的一部分就是實驗教學。
該虛擬實驗部分是利用多媒體將實驗教學部分展示出來的，它不僅可以鍛煉同學們自主學習的能力，同時能夠使他們?cè)趯W(xué)習過程中能夠積極開動腦筋，創新能力也得到了很好地鍛煉。虛擬實驗集合了實際實驗室和多媒體的優點，并且具有科學性和先進性，為廣大師生朋友帶來了很多益處。
為了鍛煉同學們各方面的能力，實驗教學主要分為三大類：基礎實驗、綜合實驗和開放性實驗�；�礎實驗主要是考核學生對實驗原理、實驗內容、實驗結果的掌握情況，能增強同學們的基礎知識，因此它囊括了兩個相對簡單的實驗，壓力容器內壓爆破實驗和壓力容器外壓失穩實驗。綜合實驗考核學生對實驗原理、實驗內容、實驗結果的掌握情況及獨立解決問題的能力，能加強同學們綜合方面的能力，它包括了壓力容器應變測量實驗和超聲波檢測實驗。開放性實驗考核學生對實驗方案的設計，實驗結果的分析情況，以及學生解決問題的能力，能夠很好地鍛煉同學們積極動腦和創新等各方面的能力，它也涵蓋了聲發射波速測量與三角定位實驗和磁粉探傷實驗。

二、實驗項目
1、測試橢圓封頭、球形封頭、錐形封頭和平板封頭在內壓作用下的應力分布。
2、壓力P-應變ε的線性回歸。
3、顯示、儲存打印實驗數據和不同形狀封頭在內壓作用下的應力分布曲線。
4、外壓容器穩定性實驗。
5、爆破片爆破實驗。
三、實驗裝置特點

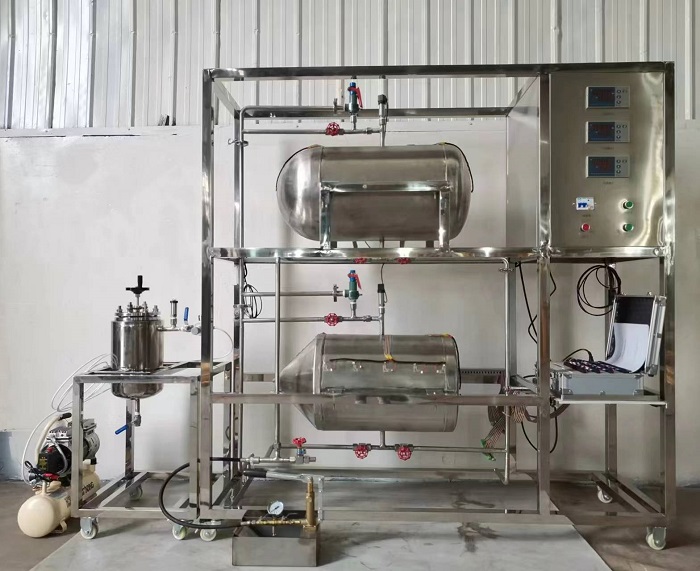

1、實驗裝置由兩臺臥式容器（含錐形封頭、橢圓封頭、球形封頭、平板封頭）、一臺立式容器、加壓泵和計算機壓力數據采集系統構成完整的壓力容器檢測系統。
2、實驗裝置能做四種不同形式封頭的應力測定實驗、外壓薄壁容器穩定性實驗和爆破片爆破實驗。
3、實驗裝置由不銹鋼制造，并經拋光處理，外觀優美；實驗裝置大小適中，操作方便。實驗數據檢測均由計算機自動采集和處理，精度高、穩定性好。
四、檢測參數
1、內壓容器壓力-量程：0-1.6MPa，變送器精度：0.50%
2、外壓容器壓力-量程：0-1.6MPa，變送器精度：0.50%
五、基本配置

序號	設備名稱	技術指標	數量
1	不銹臥式鋼容器	φ400×4,L=500橢圓+球形封頭	1套
2	不銹鋼臥式容器	φ400×4,L=500錐形+平板封頭	1套
3	不銹鋼立式容器	φ300×4,L=400	1套
4	手動試壓泵	0—2.5 MPa	1臺
5	壓力變送器	0—1.6 MPa，4-20mA，24V	3個
6	數據采集板	12位AD，16CH，10µs	1套
7	接口轉換箱	PS-2	1套
8	靜態電阻應變儀	20點	1套

---
