MYHG-19B壓力容器綜合實驗裝置

一、概況：
壓力容器綜合實驗裝置是根據《壓力容器安全工程》課程的教學特點和要求，課程組教師建立了以培養創新意識和創新能力為中心的實踐課程教學體系�！秹毫θ萜靼踩�工程》課程的實踐課程教學體系中較為重要的一部分就是實驗教學。
該虛擬實驗部分是利用多媒體將實驗教學部分展示出來的，它不僅可以鍛煉同學們自主學習的能力，同時能夠使他們在學習過程中能夠積極開動腦筋，創新能力也得到了很好地鍛煉。虛擬實驗集合了實際實驗室和多媒體的優點，并且具有科學性和先進性，為廣大師生朋友帶來了很多益處。
為了鍛煉同學們各方面的能力，實驗教學主要分為三大類：基礎實驗、綜合實驗和開放性實驗。基礎實驗主要是考核學生對實驗原理、實驗內容、實驗結果的掌握情況，能增強同學們的基礎知識，因此它囊括了兩個相對簡單的實驗，壓力容器內壓爆破實驗和壓力容器外壓失穩實驗。綜合實驗考核學生對實驗原理、實驗內容、實驗結果的掌握情況及獨立解決問題的能力，能加強同學們綜合方面的能力，它包括了壓力容器應變測量實驗和超聲波檢測實驗。開放性實驗考核學生對實驗方案的設計，實驗結果的分析情況，以及學生解決問題的能力，能夠很好地鍛煉同學們積極動腦和創新等各方面的能力，它也涵蓋了聲發射波速測量與三角定位實驗和磁粉探傷實驗。

二、能夠進行的實訓項目
1、能進行壓力容器封頭（橢圓封頭、球形封頭、錐形封頭和平板封頭）拆裝，并測試在內壓作用下的應力分布。
2、外壓容器穩定性實驗。
3、學生能夠利用可替換試件（后期試件應方便獲得）進行外壓容器的失穩破壞現象、破壞后的實物形態觀看及仿真模擬等。
4、壓力P-應變ε的線性回歸。
5、顯示、儲存打印實驗數據和不同形狀封頭在內壓作用下的應力分布曲線。
5、爆破片爆破實驗。
6、安全閥的爆破實驗。
7、能夠自動加壓、泄壓。
三、實驗裝置特點

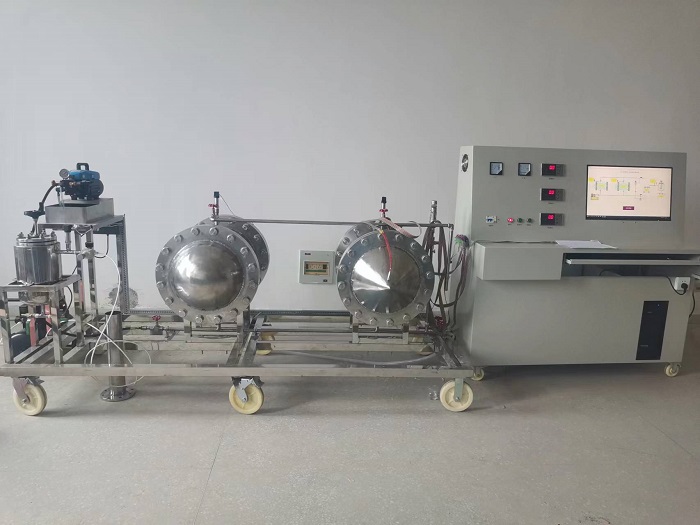

1、實驗裝置由臥式容器（含錐形封頭、橢圓封頭、球形封頭、平板封頭）、立式容器、加壓泵等壓力容器設備及計算機壓力數據采集系統構成完整的壓力容器檢測系統。
2、實驗裝置能做四種不同形式封頭的應力測定實驗、外壓薄壁容器和爆破片，安全閥爆破實驗等。
四、檢測參數
1、內壓容器壓力-量程：0-1.6MPa，變送器精度：0.50%
2、外壓容器壓力-量程：0-1.6MPa，變送器精度：0.50%
五、基本配置(單位為mm)

序號	設備名稱	技術指標	數量
1	不銹臥式鋼容器壁厚4mm	φ400×4,L=500橢圓+球形封頭，容器中間安裝法蘭	1套
2	不銹鋼臥式容器壁厚4mm	φ400×4,L=500錐形+平板封頭，容器中間安裝法蘭	1套
3	不銹鋼立式容器壁厚4mm	φ300×4,L=400，外壓容器口徑80mm	1套
4	電動試壓泵	0—2.5 MPa	1臺
5	壓力變送器	0—1.6 MPa，4-20mA信號輸出，24V供電	3個
6	壓力顯示儀表	雙排4位數碼管顯示，可編程化模塊輸入，可支持熱電偶、熱電阻、電壓、電流以及二線制變送器輸入	3塊
7	數據采集板	RS485通訊	1套
8	爆破片、安全閥實驗附件	爆破片規格50mm	1套
9	接口轉換箱	PS-2	1套
10	靜態電阻應變儀	20點	1套
11	計算機及顯示器	用于分析和驗證算數據，及進行數據采集。i5-12600KF/8G/1T/顯卡GTX3050 / DVDRW/27英寸 2K分辨率	1套
12	斜面琴式電控柜	1500×600×1600mm（長×寬×高），外形為可移動式設計，帶剎車輪。用于封裝控制電器等	1臺
13	不銹鋼框架	外形尺寸1500×550×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪	1套

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查壓力容器綜合實驗裝置的貨品外觀，核實壓力容器綜合實驗裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供壓力容器綜合實驗裝置指導書和質保期，在質保范圍內提供對壓力容器綜合實驗裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌膲毫θ萜骶C合實驗裝置選型錯誤或壓力容器綜合實驗裝置購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對壓力容器綜合實驗裝置的發貨期為參考值，如您需要了解壓力容器綜合實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對壓力容器綜合實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關壓力容器綜合實驗裝置的技術咨詢；
