推土機啟動與充電系統實訓臺,推土機啟動與充電系統實訓設備,推土
2020-10-26 10:45
一、推土機啟動與充電系統實訓臺,推土機啟動與充電系統實訓設備,推土機啟動與充電系統實訓裝置產品簡介

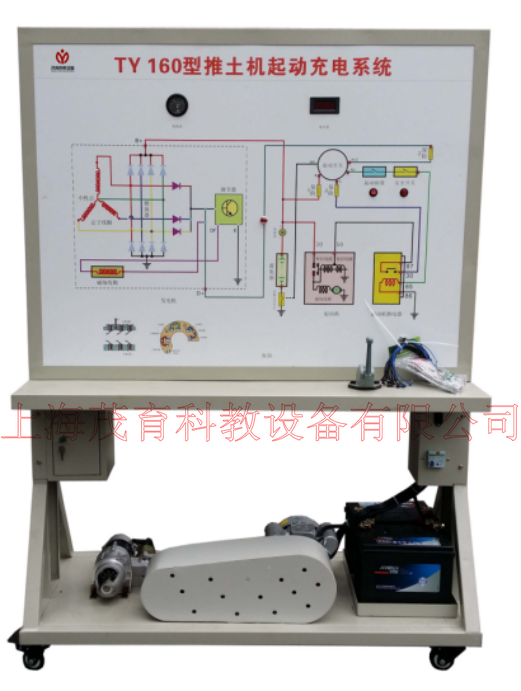

設備采用 TY160型推土機 起動與充電系統實物為基礎，充分展示起動與充電系統的組成結構和工作過程。
適用于學校對起動與充電系統理論和維修實訓的教學需要。
二、推土機啟動與充電系統實訓臺,推土機啟動與充電系統實訓設備,推土機啟動與充電系統實訓裝置功能特點：
適用于學校對起動與充電系統理論和維修實訓的教學需要。
二、推土機啟動與充電系統實訓臺,推土機啟動與充電系統實訓設備,推土機啟動與充電系統實訓裝置功能特點：
1、真實可運行的起動與充電系統，充分展示起動與充電系統的組成結構。
2、操縱起動開關，起動馬達與發電機工作，真實演示起動與充電系統的工作過程。通過面板上的電流表、電壓表可觀察起動與充電過程中啟動電流和蓄電池電壓的變化過程。
3、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析起動系統的工作原理。
4、面板上安裝有起動機與發電機總成分解部件，可直觀認識起動機與發電機的組成結構。
5、面板上安裝有檢測端子，可直接在面板上檢測起動與充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6、面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
三、推土機啟動與充電系統實訓臺,推土機啟動與充電系統實訓設備,推土機啟動與充電系統實訓裝置技術規格：
2、操縱起動開關，起動馬達與發電機工作，真實演示起動與充電系統的工作過程。通過面板上的電流表、電壓表可觀察起動與充電過程中啟動電流和蓄電池電壓的變化過程。
3、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析起動系統的工作原理。
4、面板上安裝有起動機與發電機總成分解部件，可直觀認識起動機與發電機的組成結構。
5、面板上安裝有檢測端子，可直接在面板上檢測起動與充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6、面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
三、推土機啟動與充電系統實訓臺,推土機啟動與充電系統實訓設備,推土機啟動與充電系統實訓裝置技術規格：
1、外形尺寸（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 24V
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm
四、基本配置(每臺)：
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 24V
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm
四、基本配置(每臺)：
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖（面板：1200*900*4mm) | 套 | 1 |
| 2 | 點火開關 | 全新 | 個 | 1 |
| 3 | 起動機總成 | 全新 | 只 | 1 |
| 3 | 發電機 | 全新 | 只 | 1 |
| 4 | 起動機總成分解部件 | 套 | 1 | |
| 5 | 發電機總成分解部件 | 套 | 1 | |
| 6 | 起動繼電器 | 個 | 1 | |
| 7 | 電壓表 | 0～30V | 個 | 1 |
| 8 | 電流表 | 0～500A | 個 | 1 |
| 9 | 蓄電池 | 46B24SR，12V 45Ah，550CCA | 臺 | 2 |
| 10 | 電源總開關 | 50A | 個 | 1 |
| 11 | 移動臺架(帶自鎖腳輪裝置) | 1240×650×1700mm(長×寬×高) | 臺 | 1 |
| 12 | 故障模擬與排除裝置 | 茂育配套 | 套 | 1 |
| 13 | 充電指示燈 | 茂育配套 | 個 | 1 |
| 14 | 三相異步電動機 | YT 100L1-4 | 臺 |
1 |
