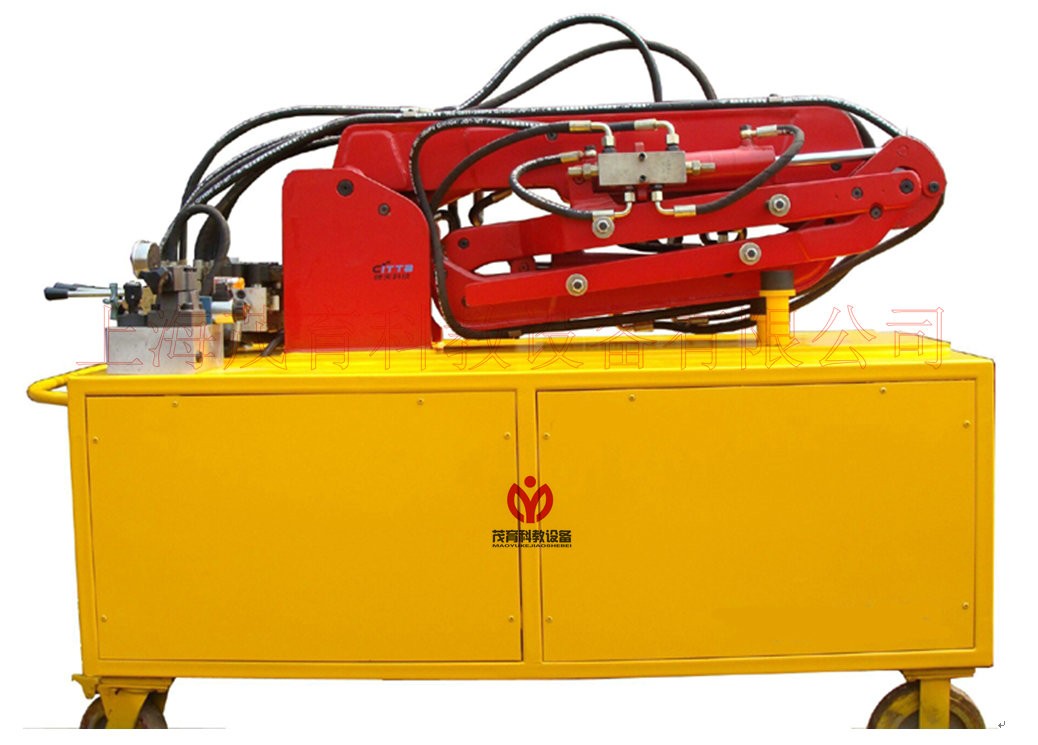

液壓混凝土泵車臂架仿真實訓裝置,液壓混凝土泵車臂架仿真實訓臺,
2020-09-18 10:20
一、液壓混凝土泵車臂架仿真實訓裝置,液壓混凝土泵車臂架仿真實訓臺,液壓混凝土泵車臂架仿真實訓設備實驗項目
1、液壓傳動各元部件結構及工作原理觀摩。
2、液壓混凝土泵車臂架機械演示控制實驗。
3、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、液壓混凝土泵車臂架仿真實訓裝置,液壓混凝土泵車臂架仿真實訓臺,液壓混凝土泵車臂架仿真實訓設備實驗內容
1、臂架操作實驗：
1）臂架回轉Þ攪拌機啟動Þ雙泥漿泵啟動Þ臂架起升Þ一臂伸
展Þ二臂伸展Þ三臂伸展Þ四臂伸展，
2）臂架回位Þ雙泥漿泵停止Þ攪拌機停止Þ四臂收回Þ三臂收
回Þ二臂收回Þ一臂收回，臂架回位。
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1）PLC指令編程、梯形圖編程學習；
2）PLC編程軟件的學習與使用；
3）PLC與計算機的通訊、在線調試；
4）PLC在液壓傳動控制中的應用以及控制方案的優化。
三、液壓混凝土泵車臂架仿真實訓裝置,液壓混凝土泵車臂架仿真實訓臺,液壓混凝土泵車臂架仿真實訓設備技術參數及指標：
1、主要參數：排量：5.9ml/rev；
2、油泵電機：M3P4H523/ VAI-15F-A3轉速：1420r/min；
3、變量葉片泵組：1套 驅動功率：1.5KW；
4、型號：2HP+VC1-25F-A3；
5、電源：220V/380V 50Hz；
6、最高使用壓力：7Mpa；
7、風冷卻器：1臺；
8、型號：AW0608；
9、壓力：1.4Mpa；
10、流量：20L/min；
11、功率：65W；
12、電源：220V；
13、油箱：容積80L、過濾精度：10μm。
