雙鋼輪壓路機械仿真實訓裝置,雙鋼輪壓路機械仿真實訓設備,雙鋼輪
2020-09-18 10:16
一、雙鋼輪壓路機械仿真實訓裝置,雙鋼輪壓路機械仿真實訓設備,雙鋼輪壓路機械仿真實訓臺實驗項目
1、液壓傳動各元部件結構及工作原理觀摩。
2、液壓行走機械演示控制實驗。
3、機-電-液系統故障分析與排除
4、PLC軟件仿真演示及控制實驗。
5、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、雙鋼輪壓路機械仿真實訓裝置,雙鋼輪壓路機械仿真實訓設備,雙鋼輪壓路機械仿真實訓臺實驗內容
1、液壓行走機械演示控制實驗
轉向Þ變速Þ起振Þ前進Þ后退
2、機-電-液系統故障分析與排除
1）機械系統故障分析與排除（變速器、換向離合器、起振離合器、制動器等）。
2）電氣系統故障分析與排除（各執行機構電控、信號、燈光、儀表等）
3）液壓系統故障分析與排除（振動馬達、行走馬達、電磁液壓閥、儀表等）。
3、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1）PLC指令編程、梯形圖編程學習；
2）PLC編程軟件的學習與使用；
3）PLC與計算機的通訊、在線調試；
4）PLC在液壓傳動控制中的應用以及控制方案的優化。
三、雙鋼輪壓路機械仿真實訓裝置,雙鋼輪壓路機械仿真實訓設備,雙鋼輪壓路機械仿真實訓臺性能與特點
1、實訓裝置采用冷軋鋼板（并經過噴塑、防腐處理）制作，車架式結構，控制推操作于一體。
2、電氣操作控制為前置式，液壓站放置于車架后部主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供2-3人同時實驗。

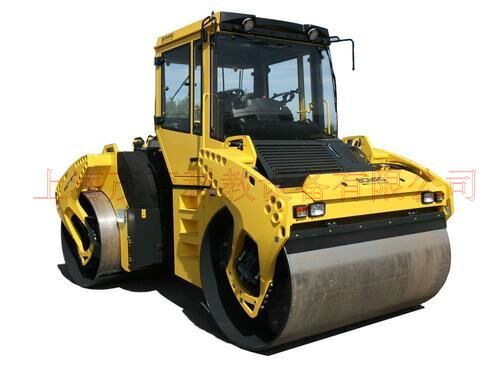

3、壓路機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、壓路機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、專業特制一批故障閥件、故障機械件、故障電氣件，可使學習者在真實的故障環境中進行故障分析、診斷與排除。
8、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數
三相變頻電機型號：功率：2.2KW 轉速：1420r/min
油泵型號：VAI-15F-A3 額定壓力：7Mpa 額定流量：8ml/rev
外形尺寸：2050×1450×1500mm
