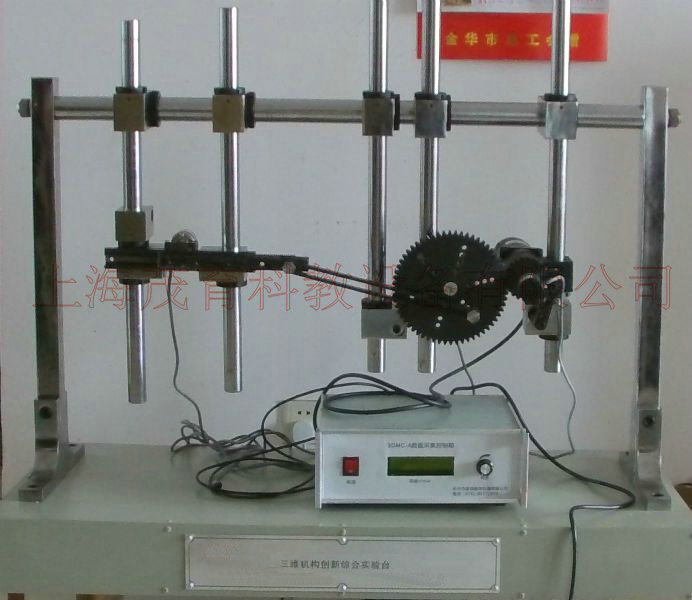

三維機構創新綜合實驗裝置,三維機構創新綜合實驗臺,三維機構創新
2021-10-18 09:31
一、三維機構創新綜合實驗裝置,三維機構創新綜合實驗臺,三維機構創新綜合實驗設備實驗內容：
1、機械原理課程設計；
2、空間、平面機構組合創新實驗；
3、機構組成原理拼裝實驗；
4、組合機構的運動分析實驗；
5、鉸鏈四桿機構的基本形式和特性實驗；
6、鉸鏈四桿機構的演化實驗；
7、實踐性教學環節中傳動系統方案的拼裝實驗；
8、機構運動的參數測定實驗；
9、黑箱實驗
二、三維機構創新綜合實驗裝置,三維機構創新綜合實驗臺,三維機構創新綜合實驗設備功能及特點：
1、多學科融合、一機多用：本實驗臺提供了多種平面及空間機構的組合，具有良好的硬件和軟件的支持，可以作為一個機電綜合實驗臺讓學生對多2、學科的融合有一個更直觀的認識。
3、實驗方案齊全：實驗臺由三維機架、多向滑塊、電機、低副桿組、高副桿組、齒輪、凸輪、棘輪、槽輪、蝸輪蝸桿、萬向聯軸節、鏈傳動、帶傳動組成，可拼裝包括平面及空間機構在內的多達 40 種以上的組合實驗方案。
4、現場實驗與虛擬實驗相結合：虛擬平臺提供了15種運動方案，可完全實現虛擬裝配和模擬真實運動，結合虛擬方案可進行現場裝配和創新方案設計。
5、性能穩定：實驗臺采用高端的單片機測試系統，結合精密的光柵角位移傳感器，以串口通訊實時采集原動件、中間機構和執行構件的位移、速度、加速度，測量精確、穩定。
6、系列化、通用化、模塊化：零件采用系列化、通用化方法設計，裝配簡易，部件模塊化設計，可以按照實際需要增加或減少模塊。
三、三維機構創新綜合實驗裝置,三維機構創新綜合實驗臺,三維機構創新綜合實驗設備主要技術參數：
每套實驗臺配有1臺機架，1套零件；一套軟件；
驅動直流減速電機N=70W，220v,輸出轉速n=0～80 r/min,1臺/套；
光柵角位移傳感器輸出電壓/脈沖數 5V/1000P 1個/套；5V/360P 1個/套；
零件及工具陳列柜：不同種類和規格的零件、工具分區擺放，易于取用，1個/套；
外型尺寸：1200×600×800mm；
重量：150kg；
建議實驗臺使用人數：2-4人/組。
 多種機構組合裝配 |
 四桿機構裝配 |
 槽輪機構裝配 |
 萬向節凸輪齒條機構裝配 |
 多種復雜空間機構裝配組合 |
 牛頭刨床機構裝配 |
