淺析自動扶梯安裝及維修的實訓性能
2020-08-17 09:38摘要：近年來，隨著社會經濟的高速發展，地鐵乘降站、高鐵火車站、特別是大型商場的急速增加，自動扶梯的數量也每年以10%以上的速度遞增。隨之而來自動扶梯的事故也在增加，自動扶梯的運行安全也越來越受到群眾和政府部門的關注。那么如何提高自動扶梯的安全性，除了提高自動扶梯設計安全防護等級和產品質量以外，更主要的是加強扶梯的維護保養工作，提高維護保養質量。近些年自動扶梯的事故有80%以上是由于管理不當特別是維護保養不及時、不到位造成的，這給全社會敲響了警鐘。
自動扶梯維護保養工作的重要性：
自動扶梯的質量不是一個固定不變的狀態，而是一個系統，是由制造、安裝、使用、維保以及安全監察等五個環節來共同決定的。制造質量出廠時就定下來了，安裝調試的質量一旦扶梯投用使用也固定下來了，使用單位對電梯的管理和安全使用雖然是責任主體，但他們往往不專業甚至不懂，監察部門也不一定事事巨細，只有維保單位既專業又能定期到現場維保，所以說，在用的自動扶梯只有維護保養單位對其進行及時到位合理的維護保養，才能使扶梯少發生或者不發生故障或事故。扶梯事故率、維修費用、使用壽命是衡量一部扶梯運行質量的重要參數。由于使用的環境和條件不同以及安全防護等級設計不同，這就要求維護保養工作要有計劃性和針對性。維保時要根據扶梯的實際狀況和環境條件，制訂詳細的有針對性的維保方案，結合《保養規則》的要求按期進行維保。做到不漏項、合理、及時、到位、有的放矢。維保是反復進行的工作，對扶梯的安全運行和使用壽命以及舒適程度都有直接的作用�？梢哉f合理的維護保養能產生較大的經濟和社會效益。反之，如果扶梯的部件磨損嚴重或老化、甚至失效而得不到有效的及時的維護保養，輕則易造成設備停梯故障，重則會發生人身傷亡事故。從另外一個角度來看，由于自動扶梯使用頻率高，乘坐人員密集，還有許多設備在敞開甚至露天的公共場所，它的管理和維保工作應該比乘客電梯（直升梯）的要求更高。

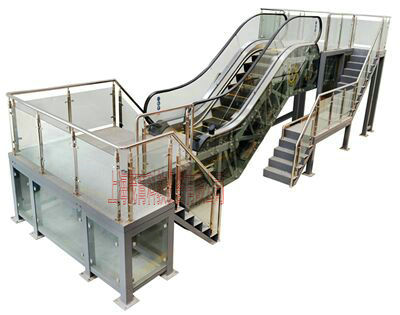

一、自動扶梯安裝維修保養實訓考核設備簡介：該設備根據真實自動扶梯的安裝調試和維保需求開發，方便學生更加直觀感性認識和了解自動扶梯在各種運行狀態下各機構的動作過程及故障現象，桁架外部采用玻璃結構。能實現滿足GB16899-2011要求的自動扶梯的載客和安全保護功能，符合TSGT7005-2012的相關要求。實訓考核設備采用先進的自動扶梯一體化控制及旁路變頻驅動技術，采用主流的曳引機，采用符合GB16899-2011要求的PESSRAE（用于自動扶梯和自動人行道的可編程電子安全相關系統）。實訓考核設備人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。
二、自動扶梯安裝維修保養實訓考核設備技術指標：
1、輸入電源：三相四線（或三相五線）AC380V±10%50Hz
2、整機容量：＜8kVA
3、提升高度：2000mm
4、驅動方式：變頻（節能自起動）
5、控制方式：PLC
6、監控系統：電壓、電流工況實時監控。
7、故障模塊：具有32位常見故障模擬設置功能。
8、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
9、外形尺寸：9500mm（長）×3000mm（寬）×3500mm（高）
10、實訓桌尺寸：1680×710×1050mm
11、輔助梯尺寸：1400×600×2180mm
12、裝置結構：實訓電梯為鋼結構，實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。
三、自動扶梯安裝維修保養實訓考核設備基本配置：
1、交流供電電源：提供三相五線交流電源（AC380V），帶有過流漏電保護措施。
2、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。
3、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。
4、故障設置：面板根據不同配置設有20-28不等的故障開關，29-32為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。
5、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。
四、實驗項目及主要內容：
1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。
2、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。
3、提高學生實際的動手分析能力，實際提高技能操作水平。
4、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。
5、通過對PLC主機的編程，了解PLC程序的編程原則和方法。
五、自動扶梯的結構特點：
自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。
六、主要實訓項目：
1、自動扶梯的安全操作與使用實訓
2、梯級的拆裝操作與實訓
3、梳齒板的調整與實訓
4、扶手帶的張緊調整與實訓
5、梯級鏈張緊調整與實訓
6、制動器的調整與實訓
7、維護保養前的安全知識操作與實訓
8、日常維護保養
9、自動扶梯緊急救援
10、自動扶梯安全回路故障查找及排除實訓
11、自動扶梯檢修電路故障查找及排除實訓
12、自動扶梯安全監控電路故障查找及排除實訓
13、自動扶梯動力電路故障查找及排除實訓
14、自動扶梯控制電路故障查找及排除實訓
