郵件分揀系統實驗

郵件分揀系統實驗-實驗?zāi)康?/strong>
學會利用PLC控制郵件分揀機。
二、郵件分揀系統實驗-實驗器材
   1、可編程控制器實驗臺                          1臺
   2、PLC-DEMO0011郵件分揀機演示板                1塊
   3、PC機（自備）                                1臺
   4、編程電纜                                    1根
   5、自鎖式連接導線（或扁平線）                  若干根

三、郵件分揀系統實驗原理與實驗步驟

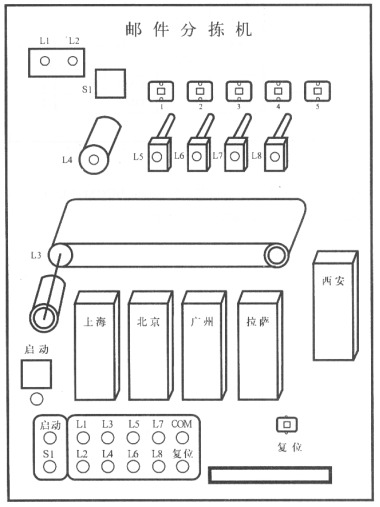

1. 郵件分揀機演示板結構如圖所示。
2.本實驗利用8個LED發光管來演示郵件分揀系統。L2和L1指示燈，L3為電機指示燈,L4郵件指示燈，L5至L8為郵箱指示燈。
3.控制要求：
（1）啟動系統后L2燈亮表示可以進郵件，S1為ON表示檢測到了郵件。
（2）撥碼器模擬郵件的郵政的正確值為1，2，3，4若非此4個數。則紅燈L1閃爍，表示出錯，電機L3停止。
（3）重新啟動后，再重新運行，若此4個數中的任一個有，則紅燈L1亮，電機L3運轉，將郵件分揀至箱內，完成后L1燈滅，L2亮，表示可以繼續分揀郵件。
4.實驗步驟：
  （1）打開實驗臺電源，編程器與PLC連接。
  （2）根據具體情況編制輸入程序，并檢查是否正確。
  （3）按圖接線，實驗臺與PLC-DOME011連接，檢查連線是否正確。
  （4）按下啟動按鈕，觀察運行結果。
四、設計程序清單
         I/O地址分配

輸入地址輸出地址

復位 I0.6 L2 Q0.0

啟動 I0.0 L1 Q0.1

檢測郵件 I0.7 L3 Q0.2

1號郵件箱 I0.1 L4 Q0.3

2號郵件箱 I0.2 L5 Q0.4

3號郵件箱 I0.3 L6 Q0.5

4號郵件箱 I0.4 L7 Q0.6

5號郵件箱 I0.5 L8 Q0.7
