電動葫蘆電氣控制電路實驗

電動葫蘆電氣控制電路實驗-實驗?zāi)康模?/strong>
    1、學習并掌握電動葫蘆的提升和移行機構電氣控制的方法。
    2、學習用限位開關對三相異步電動機進行能耗制動并觀察其制動效果。
   二、選用組件：
       1、實驗設備

序號型號名           稱數 量

1 DQ39 繼電接觸控制掛箱（一） 1件

2 DQ39-1 繼電接觸控制掛箱（二） 1件

3 DQ39-2 繼電接觸控制掛箱（三） 1件

4 DQ10 三相鼠籠異步電動機(△/220V) 1件

5 DQ18 三相雙速異步電動機(低速) 1件

    2、屏上掛件排列順序
      DQ39、DQ39-1、DQ39-2
三、實驗方法：

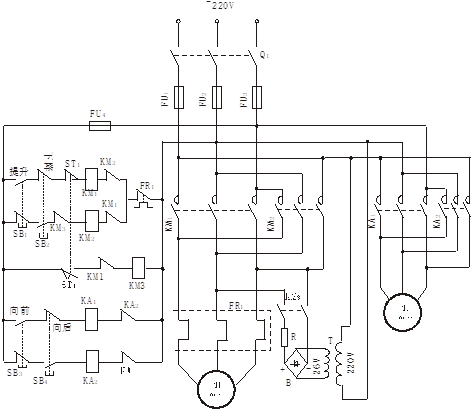

圖1電動葫蘆控制電路圖
1、調節三相可調輸出線電壓220V，按下“關”按鈕，按圖7-23接線。圖中SB₁、SB₂、SB₃、KM₁、KM₂、KM₃、FR₁、T、B、R選用DQ39掛件，Q₁、FU₁、FU₂、FU₃、FU₄、KA₁、KA₂、SB₄、ST₁選用DQ39-1掛件。M₁選用DQ10電機，M₂選用DQ18電機。先對熱繼電器的整定電流進行調整，調整在M₁三相鼠籠式異步電動機的額定電流0.5A位置。
    2、M₁異步電動機裝在導軌上，M₂鼠籠電動機放在實驗桌的臺面上，分別模擬升降、移行電動機。
    3、線路連接完成，經指導教師檢查無誤后，方可按下列步驟進行通電實驗。假定電動機M₁提升為順時針轉向，電動機M₂向前移行為順時針轉

向，則按SB₁及SB₃應符合轉向要求，若不符合要求，應調整相序使電機轉向符合順時針的假定要求。
    4、按SB₂及SB₄、M₁及M₂的轉向應符合逆時針轉向要求，在電機M₁運轉的狀態下，按ST₁即對電機能耗制動，觀察電機應很快停轉，以模擬實際電葫蘆的升降電動機停機時，必須有制動電磁鐵（即抱閘）將其軸卡住，能使重物懸掛在空中。
    5、再次操作各按鈕，先按SB₂，M₁電機逆時針轉向(下降)，再按SB₃，M₂電機順時針轉向(向前)，改為按SB₄，M₂電機逆時針轉向(向后)，松開各按鈕，電機應停止運轉；按SB₁，M1電機順時針運轉 (提升)，按10秒鐘(模擬電機已提升到最高位)，此時按ST₁ (模擬提升到最高位碰撞限位開關ST₁)，電機應很快停止運轉。
    6、為了在實際操作中保證安全，要求每次只按下一個按鈕，以使重物升降時不作移行運行，或在移行運行時不使重物作升降運動。也可設想在電路中加聯鎖使操作更安全。
四、電動葫蘆電氣控制電路實驗討論題：
（1）為什么在電動葫蘆控制電路中，按鈕要采用點動控制?
（2）在圖中，行程開關ST₁起到什么作用？
