簡易同步電動機的能耗制動控制線路實驗
一、操作所需電器元件:(明細表見表1 )
代號 |
名稱 |
型號 |
規格 |
數量 |
備注 |
QS1 |
低壓斷路器 |
DZ108-20/10-F |
脫扣器整定電流0.65~1A |
1 |
|
FU |
螺旋式熔斷器 |
RL1-5 |
配熔體3A |
3 |
|
QS2、QS3 |
轉換開關 |
KNG3-1 |
|
2 |
|
XT |
接線端子排 |
|
AC660V25A |
13位 |
|
DW-05 |
電阻箱 |
|
90V /1.3A |
4 |
|
M |
凸極式同步電動機 |
|
UN380V(Y)IN0.35A |
1 |
|
二、電路圖:

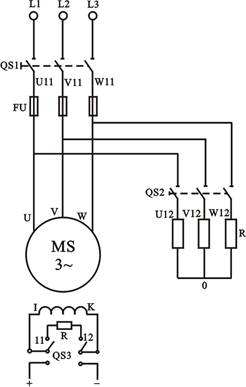

圖1
圖中同步電動機制動的原理:同步電動機停車時,如需要進行
電力制動,則無例外地采用能耗制動。這時,將運轉中的同步電動機定子電源斷開,再將定子繞組接于一個外電阻R上,并保持轉子勵磁繞組的直流勵磁,同步電動機就成為電樞被R短接的同步發電機,這就能很快地將轉動的機械能變換為電能,最終成為熱能而消耗在電阻R上,電動機即被制動。
三、安裝與接線:
布置與接線參考圖2,操作者應畫出實際接線圖。安裝與接線后應符合第二章2-1的要求。
圖2
四、檢測與調試:
同步電動機起動前,先將QS3合向上面﹝即同步機勵磁繞組短接R1-1(90Ω)﹞,接通交流電源:“合”QS1使同步機全壓起動,待電機轉速接近1500r/min,將QS3合向下面(即同步機勵磁繞組接向輸出電壓為12V左右的勵磁電源),讓同步電機在同步轉速下運行幾分鐘。斷開QS1,觀察電機停機所需時間,重復上述起動過程,斷開QS1,合上QS2觀察電機能耗制動的停機時間。
