波形變換電路實驗--模擬電路實驗箱

一、實驗?zāi)康?/strong>
1、熟悉波形變換電路的工作原理及特性。
2、掌握上述電路的參數選擇和調試方法。
二、實驗儀器及材料
1、雙蹤示波器
2、函數發生器
3、數字萬用表
4、集成運算放大電路模塊
三、預習要求
1、分析圖23-1電路的工作原理，這種變換電路對工作頻率要求如何?
2、定性畫出圖23-2電路的Va和Vo的波形圖。
3、設計實驗內容3要求的正弦波變方波電路。
4、自擬全部實驗步驟與記錄表格。

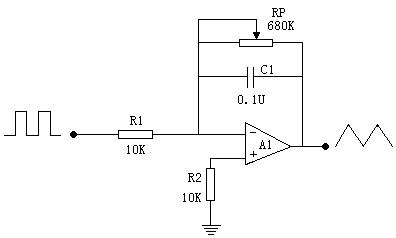

圖23-1
四、實驗內容
1、方波變?nèi)遣?br /> 實驗電路如圖23-1所示。
(1) 按圖接線，輸入f=500Hz、幅值為±4V的方波信號，用示波器觀察并記錄Vo的波形。
(2) 改變方波頻率，觀察波形變化。如波形失真應如何調整電路參數?試在實驗箱元件參數允許范圍內調整，并驗證分析。
(3) 改變輸入方波的幅度，觀察輸出三角波的變化。
2、精密整流電路

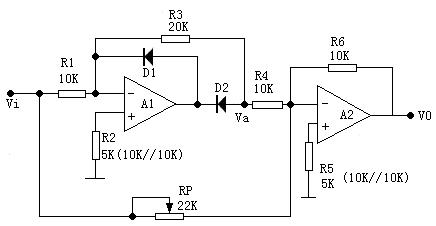

實驗電路如圖23-2所示。

圖23-2精密整流電路
(1) 按圖接線，輸入f=500Hz、有效值為lV的正弦波信號，用示波器觀察。
(2) 改變輸入頻率及幅值(至少三個值)觀察波形。
(3) 將正弦波換成三角波，重復上述實驗。
3、正弦波變方波電路(電路自行設計)
(1) 要求方波幅值為±6V，頻率與正弦波相同。
(2) 按設計電路接線，輸入f=500Hz、有效值為0.5V的正弦波信號，用示波器觀察并與設計要求對照。
(3) 改變輸入信號的頻率和幅值，重復上述實驗。
注意：觀察輸入與輸出信號相位是否一致。
五、實驗報告
1、整理全部預習要求的計算及實驗步驟、電路圖、表格等。
2、總結波形變換電路的特點。
