純電動汽車電池在混合動力系統中的運用與解析

隨著電動汽車的種類不同而略有差異。在僅裝備蓄電池的純電動汽車中，蓄電池的作用是汽車驅動系統的惟一動力源。而在裝備傳統發動機(或燃料電池)與蓄電池的混合動力汽車中，蓄電池既可扮演汽車驅動系統主要?jiǎng)恿υ吹慕巧�，也可充�?dāng)輔助動力源的角色�？梢娫诘退俸蛦�(dòng)時，蓄電池扮演的是汽車驅動系統主要?jiǎng)恿υ吹慕巧?在全負荷加速時，充當?shù)氖禽o助動力源的角色;在正常行駛或減速、制動時充當?shù)氖莾?chǔ)存能量的角色。

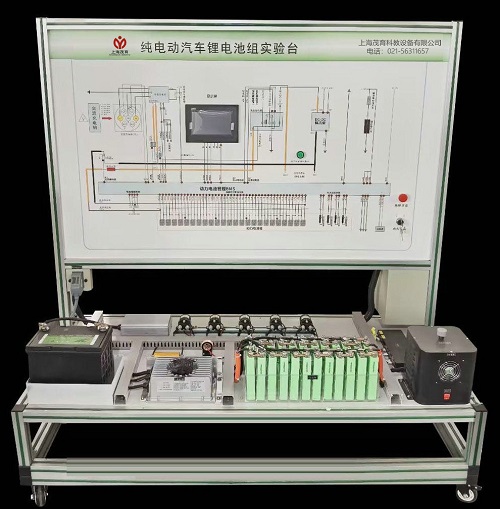

下面我通過純電動汽車電池組實驗臺的介紹與解析，來了解電動汽車電池在新能源汽車混合動力系統中的運用。

一、功能特點：
1. 該設備采用純電動汽車電池組管理控制系統實物為基礎，可動態監測每個單節電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、動態報警指示、充電實時控制等。
2. 實驗臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖，表面噴涂光油；學員可直觀對照純電動汽車電池組管理系統結構原理圖和實物，認識和分析純電動汽車電池組管理系統的工作原理。
3. 實驗臺面板上安裝有電源總開關、BMS電池管理控制單元、7寸BMS信息顯示屏、急停開關、點動開關、12V開關電源、充放電插座、電源檢測端子等，可直接在面板上檢測電源控制單元電信號，如電阻、電壓、電流、頻率信號等。
4. 實驗臺內部裝有離心式鼓風機與PTC輔助加熱器，用于模擬汽車運行時電池組的放電負載。
5. 實驗臺整體框架采用40×40mm高強度的方鋼，四周蒙鋼板焊接而成，表面采用噴涂工藝處理，底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。
6. 實驗臺工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、技術參數：
1. 外接電源：交流220V±10% 50Hz
2. 工作電壓：直流12V
3. 工作溫度：-40℃～+50℃ 4. 外形尺寸：980×660×1400mm(長×寬×高)
三、基本配置：
檢測控制面板、BMS電池管理控制單元、7寸BMS信息顯示屏、磷酸鐵鋰電池組、電源開關、12V開關電源、急停開關、充放電開關、充放電插座、充放電插頭、離心式鼓風機、PTC輔助加熱器、移動臺架等。
四、實訓項目：
1.了解電池管理單元的結構和工作原理；
2.掌握電池管理單元的檢測方法；
3.熟悉電池包體總成的充放電臺架結構；
4.熟悉電池包體總成的充放電臺架工作原理；
5.掌握電池包體總成的充放電臺架操作技巧；
6.掌握電池包體總成的維護注意事項；
7.掌握電池包體總成的測試方法；
8.掌握電池包體總成的測試安全事項；
9.掌握純電動汽車電池組故障排除方法。
