電除霧器實驗裝置壓力損失測試方法

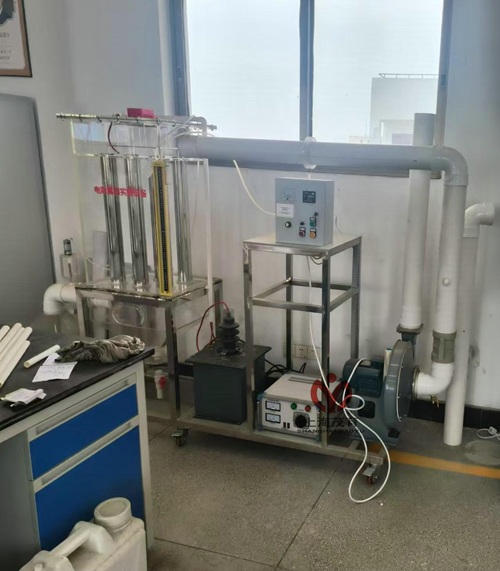

MYH-320A 電除霧器實驗裝置

在電除霧器的性能評估中，壓力損失是一項關鍵指標，它直接影響著設備的運行能耗與經濟性。準確測試電除霧器實驗裝置的壓力損失，對于優化設備性能、確保其高效穩定運行具有重要意義。本文將結合電除霧器實驗裝置的原理、用途、特點、主要技術參數及配置，詳細介紹其壓力損失的測試方法。
一、測試原理
電除霧器的除塵原理是含塵氣體中的粉塵微粒在高壓靜電場中荷電，荷電塵粒在電場力作用下趨向集塵極，帶負電荷的塵粒與集塵極接觸后粘附于集塵極表面，少量帶電荷塵粒沉積在放電極上，再通過振打裝置使塵粒落入集灰斗，實現收塵。而壓力損失測試的原理基于流體力學，通過測量電除霧器實驗裝置進出口的壓力差，來確定氣體通過設備時所消耗的能量。在氣體流動過程中，由于與設備內部結構的摩擦、碰撞以及氣流的擾動等因素，會導致壓力降低，該壓力降低值即為壓力損失。
二、測試準備
（一）設備檢查
1.檢查電除霧器實驗裝置各部件是否安裝正確、連接牢固。確保透明有機玻璃材質的電除霧器無破損，集塵極、放電極等附件安裝到位，排水槽通暢無堵塞。
2.檢查高壓電霧發生器，確認變壓器運行正常，電壓、電流顯示準確，具備紋波小、儲能低、高穩定度和高可靠性的特點，且在負載端短路時能自動斷電復位，輸出電壓清零。
3.檢查超聲波霧化器、氣塵靜態混合器、離心通風機、變頻器等設備，確保其性能良好，能正常工作。檢查離心通風機的電壓、功率、轉速等參數是否符合要求，變頻器能否有效控制風機轉矩調節風量大小。
4.檢查電源控制系統，包括雙面亞光密紋噴塑電控箱、漏電保護器、帶燈自鎖按鈕開關等，確保接地保護、漏電保護、過流保護等安全功能正常。檢查電源線路及控制線的安裝是否規范，使用的環保阻燃電氣配線槽是否符合國家標準，布線是否整齊，便于查找、維修和調換線路。
（二）參數設定
1.根據主要技術參數，設定環境溫度在 5℃～40℃范圍內，確保實驗環境符合要求。
2.將電場電壓設定在 0～30KV 的可調范圍內，根據實驗需求選擇合適的電壓值。
3.通過變頻器調節離心通風機的風量，使處理氣量控制在 50 - 250m³/h 的范圍內。同時，確保電場斷面風速維持在 0.8 - 1m/s，通道數為 6 個。
4.控制霧化氣體含水量小于 50g/m³，可通過調節超聲波霧化器的相關參數實現。
（三）工具準備
準備好用于測量壓力的儀器，如高精度壓力傳感器或 U 型管壓力計，以及記錄數據的工具，如筆記本、數據采集器等。確保測量儀器經過校準，測量準確可靠。
三、測試步驟
（一）啟動設備
1.開啟電源控制系統，依次啟動超聲波霧化器、氣塵靜態混合器、離心通風機等設備，使系統進入運行狀態。
2.緩慢調節高壓電霧發生器的電壓，使其逐漸上升至設定值，注意觀察電壓、電流的顯示情況，確保設備運行正常。
（二）測量壓力
1.在電除霧器實驗裝置的進出口人工監測點處，分別安裝壓力傳感器或連接 U 型管壓力計。確保安裝牢固，連接緊密，無漏氣現象。
2.待系統運行穩定后，讀取并記錄進出口的壓力值。為保證測量結果的準確性，每隔一定時間（如 5 分鐘）測量一次，連續測量多次（如 3 - 5 次），取平均值作為最終的壓力測量值。
（三）計算壓力損失
根據測量得到的進出口壓力值，通過公式計算壓力損失：壓力損失 = 進口壓力 - 出口壓力。將計算結果記錄下來，作為本次實驗裝置壓力損失的測試數據。
（四）改變工況測試
1.按照實驗設計，依次改變電場電壓、處理氣量等工況參數，重復上述測試步驟，分別測量不同工況下電除霧器實驗裝置的壓力損失。
2.在改變工況參數時，應緩慢調節，避免對設備造成沖擊。同時，注意觀察設備運行狀態，確保安全穩定運行。
四、測試注意事項
1.測試過程中，要嚴格遵守安全操作規程，避免接觸高壓電霧發生器等帶電設備，防止發生觸電事故。確保設備接地良好，操作人員穿戴好防護用品。
2.定期檢查測量儀器的準確性，如發現測量誤差較大，應及時校準或更換儀器。
3.在改變工況參數時，要逐步進行，每次改變后等待系統穩定運行一段時間（如 10 - 15 分鐘），再進行壓力測量，以確保測量結果反映真實的運行狀態。
4.記錄數據時要準確、詳細，包括測量時間、工況參數、壓力值等信息，便于后續分析和處理。
5.測試結束后，先關閉高壓電霧發生器，待電壓降至零后，再關閉其他設備。對實驗裝置進行清理和維護，檢查各部件是否有損壞或異常情況，及時進行修復或更換。
