MYDPJ-02單片機實驗開發裝置是根據《單片機原理及其接口技術》《單片機原理及應用》《8051單片機C語言程序設計與實例解析》《單片機應用系統與開發技術》等課程教學課本而專門設計的實驗設備。該設備采用AT89S52芯片,外圍接口包括數碼管、按鍵、8255、A/D轉換、LCD接口、通信接口和ISP下載等模塊。實驗?zāi)�塊獨立化，實驗接口全部引出，適合于大中院校及中職學校單片機實驗教學,也適合于學生自學。

二、裝置創新：
1、實驗掛箱、功能模塊、實驗桌骨架均采用鋁合金（3mm厚。）一次性鑄造而成，外觀統一、美觀、大方；
2、模塊化設計，擴展性強，維修方便。所有實驗掛箱和電源功能模塊均采用可拆分式、自由組合式設計，便于擴展和功能升級；同時也解決了整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題。
3、設計防塵簾幕。當實驗裝置閑置時，將防塵簾幕拉下，可以延長實驗裝置的使用壽命。
部分功能模塊展示圖：

四、主要技術與功能：
1、安全保護系統：設有短路、過載保護、急停、漏電保護；
2、三相380V輸出、直流220V輸出、220V插座式5組；
3、單次脈沖輸出四組、邏輯筆輸出一組；
4、直流穩壓電源：±12V、±5V、24V五組直流穩壓電源輸出；
5、USB編程器：MY-USBASP下載器；
6、外形尺寸：160×70×150 cm
7、工作環境：溫度-10℃～+40℃  相對濕度＜85%（25℃）
8、裝置容量：200VA
9、重量：80Kg
五、配置清單：以下為每臺實驗裝置配置清單，其中主要為鋁合結構，3mm厚。

序號	名稱		規格 （長×寬×高）	型號	數量	備注
1	主要結構	鋁合金骨架			1套
		存儲柜			1個
		實驗臺	160×70×80 cm		1個
		鍵盤支架			1個
		防塵簾幕	157×0.2×70 cm		1個
		220V插座輸出，供外接儀器/電腦用電			1個

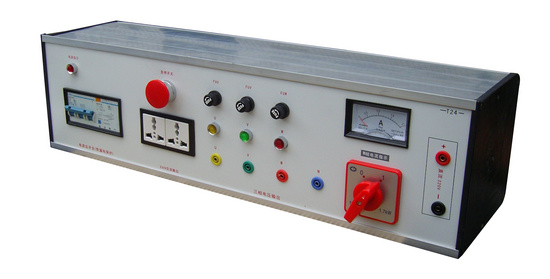

2	功能模塊	三相電源模塊	595×163×158	T24-1	1臺

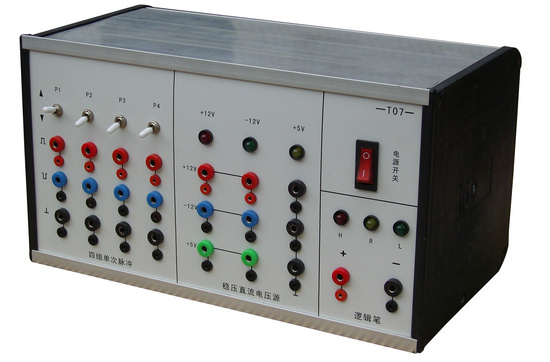

		單次脈沖、邏輯筆、直流穩壓電源模塊	300×163×158	T07	1臺
		220V插座輸出模塊	150×163×158	T22	1臺

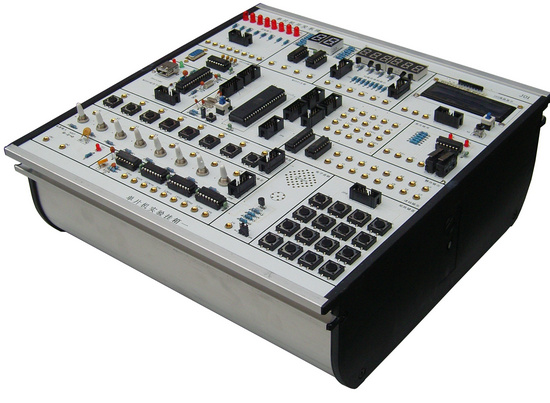

3	實驗掛箱	單片機實驗掛箱一	300×105×310	G200	1臺

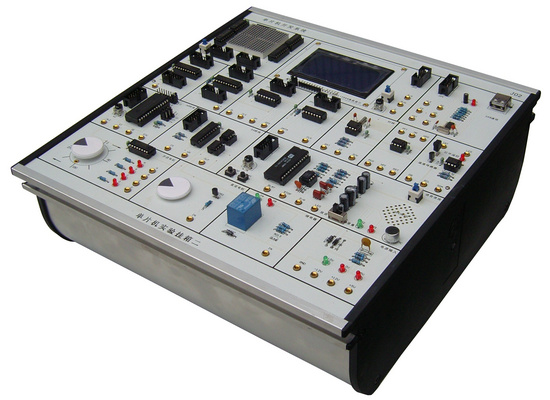

		單片機實驗掛箱二	300×105×310	G201	1臺
		單片機實驗掛箱三	300×105×310	G202	1臺
4	說明書	單片機實驗分冊	茂育		1份
5	光盤資料	單片機源程序	茂育		1份
		單片機開發軟件	茂育		1份
		Keil安裝軟件	茂育		1份
		單片機仿真軟件	茂育		1份
		單片機下載軟件	茂育		1份

六、實驗項目：

1) 存儲器清零
2) 二進制BCD碼轉換
3) 二進制ASCII碼轉換
4) 程序跳轉表
5) 內豐塊移動
6) 數據排序
7) 跑馬燈實驗
8) 轉彎燈模擬實驗
9) I/O口輸入輸出實驗
10)  I/O口簡單擴展
11)  74LS138譯碼器電路
12)  繼電器控制實驗
13)  音頻控制實驗——音樂播放
14)  LED靜態顯示實驗
15)  LED動態顯示實驗
16)  定時器應用——時鐘模擬實驗
17)  中斷應用——按鍵計數實驗
18)  獨立按鍵多功能實驗
19)  矩陣式鍵盤實驗
20)  DAC0832數模轉換應用
21)  ADC0809模數轉換實驗
22)  74LS164并入串出實驗
23)  74LS165串入并出實驗
24)  步進電機控制實驗
25)  直流電動機PWM調速實驗
26)  I²C總線實驗
27)  LED點陣漢字實驗
28)  計算機鋼琴實驗
29)  溫度傳感器溫度控制實驗
30)  時鐘芯片實驗（電子萬年歷）
31)  RS232串口通信實驗
32)  IO口模擬串口與PC機通信
33)  工業順序
34)  串行靜態顯示實驗
35)  LCD1602點陣液晶顯示實驗
36)  計算器模擬實驗
37)  紅外遙控實驗
38)  看門狗實驗
39)  數字頻率計實驗
40)  12864顯示模塊
41)  語音錄音放音模塊
42)  8255 IO擴展應用一
43)  8255 IO擴展應用二
44)  CAN通迅
45)  USB通迅
46)  IC卡應用
47)  ZLG7290鍵盤顯示應用
48)  TFT彩屏應用
49)  單片機外擴RAM
50)  單片機外擴ROM
51)  單片機總線方式
52)  PS2接口
53)  MAX485通迅
54)  串行AD轉換實驗
55)  串行DA轉換實驗
56)  PCF8563時鐘模擬實驗
