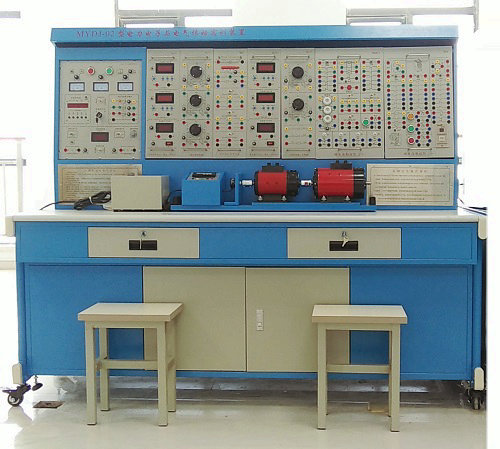

MYDJ-2A電力電子與電氣傳動實訓裝置
電力電子與電氣傳動實訓裝置-綜合了目前我國高等院校電機學、電機與拖動、電力電子技術、電機控制、繼電接觸控制、工廠電氣控制等課程實驗大綱的要求。特別適用于高等院校現有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。
二、裝置特點：
1、綜合性強:本裝置綜合了目前國內各類學校電力電子、半導體變流、交直流調速、交流變頻、電機控制、控制理論等實驗項目。
2、適應性強 能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強:從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。
4、直觀性強:各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強:裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。
6、開放性強:控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創造了條件。
7、先進性強:本裝置著重從新器件高度來考慮，在保留了晶閘管實驗的基礎上，加入了新器件的特性、新器件的驅動以及典型的新器件應用的大量現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。
三、適用范圍:
本裝置涵蓋了各類院校等所開設的“電力電子技術(或稱半導體變流技術)”、“直流調速”、“電機控制”、“電力拖動自動控制系統”及“控制理論”等專業課程所要求的實驗實驗項目。
四、技術性能:
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：187×70×160 cm
五、基本配備:
1、DK01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
（1）交流電源：
提供交流電源：直流調速檔為三相交流電 200V/3A
交流調速檔為三相交流電 240V/3A
（2）高壓直流電源
勵磁電源：220V（0.5A），具有輸出短路保護。
（3）指針式儀表：
交流電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級;
(4)數字式儀表
A.智能型真有效值交流數字電壓表1只，量程0-5A，四位數字顯示。
B.智能型真有效值交流數字電流表1只，量程0-500V，四位數字顯示。
C、數字直流電壓表1只（0-500V），三位半數字顯示，精度0.5級。
D、數字直流電流表1只（0-5A），三位半數字顯示，精度0.5級。
（5）人身安全保護體系
三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
實驗連接線及插座：強、弱電連接線及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
（6）控制屏其它設施
控制屏正面大凹槽內，設有兩根鋼管，可掛置實驗部件，凹槽底部設有3芯插座，掛箱的供電由這些插座提供�？刂破羶蛇呍O有單相三極220V電源插座及三相四極380V電源插座，還設有實驗臺照明用的40W日光燈一盞。
2、DK02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1固定電機導軌、測速系統及智能數顯轉速表
4、DQ27三相可調電阻（每組900Ω×2/0.41A）
5、DK03晶閘管主電路
提供12只5A/1000V的晶閘管，4只二極管，每只晶閘管均設有保護裝置，晶閘管可通過外加信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗；設有帶鏡面精密指針式直流電壓表±300V，精度1.0級帶鏡面直流電流表±2A，精度1.0級各一只和平波電抗器一組。
6、DK04三相晶閘管觸發電路
提供三相觸發電路、功放電路等，與“DK03”配套使用。
7、DK05 單相晶閘管觸發電路實驗
提供單結晶體管、鋸齒波同步移向、單相交流調壓，正弦波同步移向，西門子TC785集成觸發電路。
8、DK06電機調速控制實驗（Ⅰ）
提供以下模塊：給定（帶數顯）、調節器I、轉速變換（FBS）、調節器II、反號器（AR）、電流變換（FBC）、電壓隔離器（TVD）。其中調節器I和調節器II的比例增益由電位器調節。
9、DK06-1電機調速控制電路（II）
提供以下模塊：零電平檢測（DPZ）、轉矩極性鑒別（DPT）、邏輯控制（DLC）。
10、DK07直流斬波實驗
根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關的直流斬波內容而設計的；提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525。可完成教材中降壓斬波電路（Buck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗。
11、DK08給定及實驗器件
提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管等。
12、DK10可調電阻器，電容器
提供耐壓AC100V的可調電容三組，調節范圍為0.1～11.37uF，0～999KΩ十進制可調電阻兩組。
13、DK11單相調壓與可調負載
提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。
14、DK12變壓器實驗
提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實驗和三相橋式、單相橋式有源逆變電路實驗；還設有三相不控整流電路等模塊。
15、DK13功率器件驅動電路實驗箱
主要是為完成新器件特性實驗提供驅動和保護電路，使學生了解電力電子新器件的驅動特性。主要包括電源、驅動電路、PWM波形發生器。
（1）電源：為驅動電路提供電源，包括±5V、+20V、±15V直流電源。
（2）驅動電路：包括MOSFET、IGBT的驅動電路。其中IGBT的驅動電路采用了專用芯片EXB841。
（3）PWM波形發生器：由SG3525為核心的PWM波形發生器主要為新器件驅動電路提供PWM驅動波形；可以通過頻率調節旋鈕進行頻率調節；通過占空比電位器來調節PWM波的占空比 頻率調節范圍4KHz～10KHz。
16、DK14單相交直交變頻原理
根據普通高等教育“九五”國家級重點教材王兆安，黃俊主編的《電力電子技術》（第四版）的內容進行開發。用于展示交直交變頻原理，主要讓學生了解SPWM正弦波脈寬調制信號的形成方法，了解IGBT管專用集成驅動芯片的特點及其使用，能完成如下實驗項目： 1）SPWM波形成的過程；2）交直交變頻電路在不同負載時的工作情況和波形，并研究工作頻率對電路工作波形的影響；3）IGBT管專用集成驅動芯片的工作特性。
17、DK17雙閉環H橋DC/DC變換直流脈寬調速系統
通過對四個橋臂上IGBT管的觸發控制，來實現對可逆直流他勵電機進行調速的目的，主要由三大部分組成，即主回路部分、控制電路部分和調節部分。主回路由直流電源、四種IGBT管組成；控制回路部分由專用芯片產生PWM脈沖波，PWM波脈沖發生器產生的四路控制脈沖，分別驅動四個橋臂的IGBT管；調節部分由兩個PI調節器組成，并通過速度環、電流環構成的反饋回路使電機的轉速穩定運行在給定的轉速下。本實驗掛件可完成的實驗項目有：（1）全橋DC/DC 變換電路實驗（2）雙閉環可逆直流脈寬調速實驗。
18、GDK28變頻器
提供DSP+IPM的矢量控制變頻器1臺，功率0.4KW，（帶BOP操作控制面板）、1K電位器一個。
19、DQ07-1直流發電機（DC220V，240W）
20、DQ09直流并勵電動機 （DC220V，185W）
21、DQ11三相線繞式異步電動機 （220V，Y接法）
22、GDQ12線繞式異步電機轉子專用箱
提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。
23、MY06 實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
24、透明型電力電子應用創新實訓模塊：(全室配1套，便于學生對電力電子器件及電路的直觀認識）
電力電子應用創新實訓模塊底盒使用190mm×145mm，124mm×145mm兩種開模有機透明封閉塑料底盒，模塊面板采用藍色印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理圖。對于高壓電路安裝在面板背面，或者通過雙圈接線柱引出接口，透過透明底盒能夠看到器件實物，方便感性認識。
包含三相同步信號電路單元模塊、TC787AP三相集成脈沖觸發電路模塊（設有單雙脈沖切換開關，封鎖及輸出開關，移相電位器等）、六路功率三極管BU406及灌封脈沖變壓器隔離的脈沖輸出電路，PWM脈沖發生器及四路功率橋功率輸出電路、二極管整流電路、四路IGBT功率橋電路及LEM電流傳感器檢測電路、三相晶閘管整流電路、基于DSP的三相異步電機IPM逆變調速模塊電路（矢量控制）、變頻調速按鍵與LED顯示電路模塊，交流電壓檢測儀表、交流電流檢測儀表、直流電壓和電流檢測儀表等。
本套件可完成單相半波不控整流電路實訓，單相全橋不控整流電路實訓，三相晶閘管觸發電路實訓，三相半波整流電路實訓，三相半控橋式整流電路實訓，三相橋式整流電路實訓，三相交流調壓電路實訓，DC/DC 全橋IGBT整流電路實訓，直流電機H橋IGBT可逆調速電路實訓，交流電機矢量變頻調速電路實訓等。
25、基于DSP的雙閉環空間矢量交流變頻調速系統(全室配1套，可供教師DSP學習或學生畢業設計使用）
空間矢量脈寬調制-SVPWM，主要思想是把三相交流電機等效為直流電機，然后跟蹤圓形磁場。SVPWM主要由：波形發生器，Chark變換，扇區判斷，Park變換，橋臂作用時間，比較器，插入死區等模塊組成。
本實驗系統是基于德州儀器TI公司的28335型C2000系列DSP而設計的高性能矢量控制變頻調速系統。系統由實驗箱(含DSP控制板、IPM智能功率驅動模塊和24V開關電源)、XDS100V2-USB2.0仿真器，三相鼠籠式異步電動機，增量式光電編碼器，聯軸器，固定電機導軌等組成。
本系統可實現在線編程，通過XDS100V2 USB2.0仿真器在線仿真，提供源程序，可在線燒寫DSP程序。
26、學生凳子2只/套。
每套設備提供2只鐵質四腳方凳，凳子面板采用高強度高密度板，結實耐用，美觀大方。
六、電力電子與電氣傳動實訓裝置能開設的實驗項目:
（一）電力電子技術（晶閘管部分）
1．單結晶體管觸發電路
2．正弦波同步移相觸發電路實驗
3．鋸齒波同步移相觸發電路實驗
4．西門子TCA785集成觸發電路實驗
5．單相半波可控整流電路實驗
6．單相橋式半控整流電路實驗
7．單相橋式全控整流電路實驗
8．單相橋式有源逆變電路實驗
9．三相半波可控整流電路的研究
10．晶閘管三相半波有源逆變電路的研究
11．三相橋式半控整流電路實驗
12．三相橋式全控整流及有源逆變電路實驗
13．單相交流調壓電路實驗
14．三相交流調壓電路實驗
（二） 電力電子技術（全控型器件特性部分）
1．功率場效應晶體管(MOSFET)的主要參數測量
2．功率場效應晶體管(MOSFET)的驅動電路研究
3．絕緣柵雙極型晶體管(IGBT)特性及其驅動電路的研究
4.單向晶閘管（SCR）特性實驗
5.雙向晶閘管（SCR）特性實驗
6.電力晶體管管（GTR）特性實驗
（三） 電力電子技術（全控型器件典型線路部分）
1．直流斬波電路（Buck、Cuk、Boost、Sepic、Buck-Boost、Zeta等六種電路）的性能研究
2．SPWM單相交直交變頻電路的性能研究
3.全橋DC/DC變換
（四） 直流調速實驗
1．晶閘管直流調速主要單元的調試
2．不可逆單閉環直流調速系統靜特性的研究（電壓單閉環，電流單閉環，速度單閉環）
3．帶電流截止負反饋的轉速單閉環不可逆直流調速系統
4．電壓，電流雙閉環晶閘管不可逆直流調速系統
5．轉速，電流雙閉環晶閘管不可逆直流調速系統
6.雙閉環控制的直流脈寬調速系統（H橋、IGBT）
（五） 交流調速實驗
1.雙閉環三相異步電機調壓調速系統實驗
2.雙閉環三相異步電機串級調速系統實驗
3.三相異步電機變頻調速實驗
（六）電力電子透明元件盒創新實訓
本套件可完成單相半波不控整流電路實訓，單相全橋不控整流電路實訓，三相晶閘管觸發電路實訓，三相半波整流電路實訓，三相半控橋式整流電路實訓，三相橋式整流電路實訓，三相交流調壓電路實訓，DC/DC 全橋IGBT整流電路實訓，直流電機H橋IGBT可逆調速電路實訓，交流電機矢量變頻調速電路實訓等。
七、配置清單：
|
序號 |
編號 |
名 稱 |
數 量 |
|
1 |
DK01 |
電源控制屏 |
1件 |
|
2 |
DK02 |
實驗桌凳 |
1張 |
|
3 |
DQ03-1 |
固定電機導軌、測速系統及智能數顯轉速表 |
1件 |
|
4 |
DQ27 |
三相可調電阻（每組900Ω*2/0.41A） |
1件 |
|
5 |
DK03 |
三相晶閘管主電路 |
1件 |
|
6 |
DK04 |
三相晶閘管觸發電路 |
1件 |
|
7 |
DK05 |
單相晶閘管觸發電路 |
1件 |
|
8 |
DK06 |
電機調速控制實驗（Ⅰ） |
1件 |
|
9 |
DK06-1 |
電機調速控制電路（II） |
1臺 |
|
10 |
DK07 |
直流斬波實驗（六種典型線路） |
1件 |
|
11 |
DK08 |
給定及實驗器件 |
1件 |
|
12 |
DK10 |
可調電阻器，電容器 |
1件 |
|
13 |
DK11 |
單相調壓與可調負載 |
1件 |
|
14 |
DK12 |
變壓器實驗 |
1件 |
|
15 |
DK13 |
功率器件驅動電路實驗箱（一） |
1件 |
|
16 |
DK14 |
單相交直交變頻原理 |
1件 |
|
17 |
DK17 |
雙閉環H橋DC/DC變換直流脈寬調速系統 |
1件 |
|
18 |
GDK28 |
三相異步電機變頻調速組件 |
1件 |
|
19 |
DQ07-1 |
直流發電機 |
1臺 |
|
20 |
DQ09 |
直流他（并）勵電動機 |
1臺 |
|
21 |
DQ11 |
三相線繞式異步電動機 （220V，Y接法） |
1臺 |
|
22 |
GDQ12 |
線繞式異步電機轉子專用箱 |
1臺 |
|
23 |
MY06 |
高可靠護套結構手槍插實驗連接線及配件 |
1套 |
|
24 |
|
透明型電力電子應用創新實訓模塊(便于學生對電力電子器件及電路的直觀認識） |
全室配1套 |
|
25 |
|
鐵質四腳方凳，高密度板凳面，結實美觀耐用 |
2只/套 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查電力電子與電氣傳動實訓裝置的貨品外觀，核實電力電子與電氣傳動實訓裝置的數量及配件，拒收處于受損狀態的電力電子與電氣傳動實訓裝置；
2、設備質保：上海茂育將為各采購單位提供電力電子與電氣傳動實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對電力電子與電氣傳動實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的電力電子與電氣傳動實訓裝置選型錯誤或電力電子與電氣傳動實訓裝置購買數量錯誤，造成電力電子與電氣傳動實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對電力電子與電氣傳動實訓裝置的發貨期為參考值，如您需要了解電力電子與電氣傳動實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位電力電子與電氣傳動實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電力電子與電氣傳動實訓裝置的技術咨詢。
