MYDJ-20B轉速.電壓.電流負反饋直流調速系統

一、MYDJ-61 轉速.電壓.電流負反饋直流調速系統-概述
該設備能滿足學校對技師和高級維修電工的培訓及技能考核之所需，也可作為普通高校"電力電子技術"、"電力拖動自動控制系統"、"直流調速"等課程的實訓設備�？梢酝瓿赊D(zhuǎn)速負反饋直流調速系統的安裝和調試、電壓負反饋直流調速系統的安裝和調試、電流負反饋直流調速系統的安裝和調試、三相半波整流電路實訓、三相全控橋式整流電路實訓等，通過設置故障的方式，也可以完成自動化方面的實訓考核。

二、技術性能
    1. 輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
    2. 工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
    3. 裝置容量：＜1.0KVA
三、配置介紹

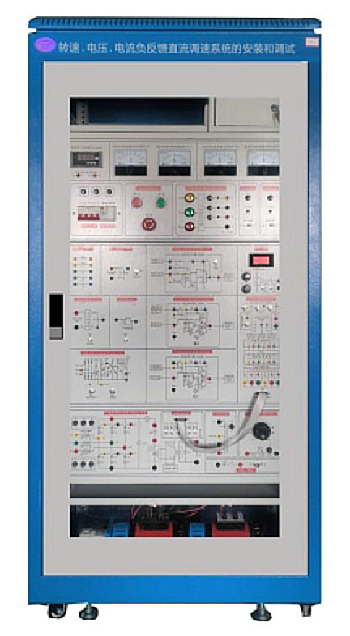

采用工業控制柜結構（設有玻璃門、直觀清晰）。設備帶有三相漏電保護器，熔斷器，電源開關，電源指示燈等功能。
1. 提供3相整流變壓器一只，帶開關及短路保護及輸出指示，提供三相同步變壓器1只（380//3×15V），提供直流勵磁電源1組（DC110V,1A）。
2. 指針式150V直流電壓表2只，2A指針式直流電流表2只，提供 0～900Ω×2 /0.41A（串聯）或0～450Ω/0.82A（并聯）瓷盤可調電阻負載1只，120歐姆/200W功率電阻一只，提供0-100mH-200mH-700mH平波電抗器1只。
3.提供固定電機組鋼板底座、測速系統支架，數顯轉速表。提供直流他（并）勵電動機1臺（Un=DC110V，120W， n=1500RPM，絕緣等級E ）1臺，提供他勵直流發電機1臺（DC110V，1500RPM，絕緣等級E）。
4.提供三相晶閘管觸發電路，三相晶閘管整流主電路，每只晶閘管均設有阻容及熔絲保護裝置，續流二極管一只。每只晶閘管均設有阻容及熔絲保護裝置，保險座引出到面板，便于更換。
5.提供給定電路G（帶數顯）單元。
6.提供轉速變換電路單元，提供轉速負反饋調節器模塊單元。
7.提供電壓隔離器電路單元，提供電壓負反饋調節器模塊單元。
8.提供三相電流互感器采樣單元，提供電流負反饋調節器模塊單元。
9.設有220V示波器電源接口。
10. 帶有故障設置單元，不少于8個故障點。
11.設備采用立式可移動結構，帶有剎車及支撐腳功能，留有示波器放置位置，設備底部放置電機組，變壓器等。
四、可完成實訓項目：
1.轉速負反饋直流調速系統的安裝和調試試驗系統
2.電壓負反饋直流調速系統的安裝和調試試驗系統
3.電流負反饋直流調速系統的安裝和調試試驗系統
4.三相半波整流電路實訓
5.三相全控橋式整流電路實訓等
五、故障設置功能
1.模擬三相同步信號缺相故障。
2.模擬晶閘管觸發電路無偏移電壓
3.模擬晶閘管觸發電路“移相控制電壓Uct開路故障”。
4.模擬給定電路單元（G）的給定輸出斷路。
5.模擬轉速變換單元（FBS）的轉速反饋輸出斷路，“Vfn”點無電壓輸出。
6.模擬“反號器（R）輸出斷路故障。
7.模擬“電壓隔離器（TVD）”輸出斷路故障。
8.模擬“電流反饋與過流保護單元（FBC+FA）中”電流反饋端斷路。

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查轉速.電壓.電流負反饋直流調速系統的貨品外觀，核實轉速.電壓.電流負反饋直流調速系統的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供轉速.電壓.電流負反饋直流調速系統使用說明書和質保期，在質保范圍內提供對轉速.電壓.電流負反饋直流調速系統的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌霓D(zhuǎn)速.電壓.電流負反饋直流調速系統選型錯誤或轉速.電壓.電流負反饋直流調速系統購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對轉速.電壓.電流負反饋直流調速系統的發貨期為參考值，如您需要了解轉速.電壓.電流負反饋直流調速系統的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對轉速.電壓.電流負反饋直流調速系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關轉速.電壓.電流負反饋直流調速系統的技術咨詢；
