MYXNQ-41C 車用交流永磁同步電動機控制實驗臺

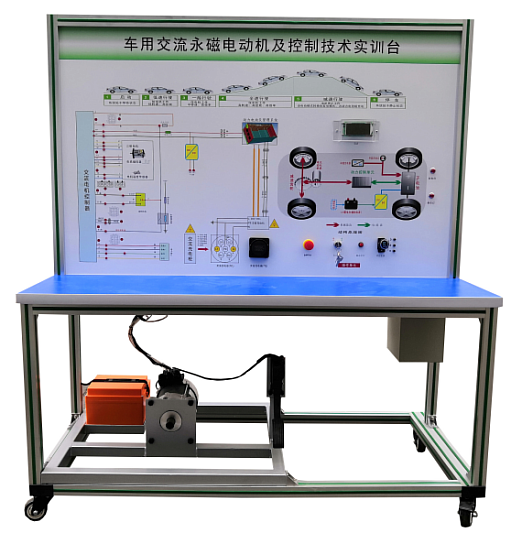

車用交流永磁同步電動機控制實驗臺-主要由新能源汽車電機(電機：永磁同步電機)、電機控制器、檔位開關、加速踏板、點火開關、電源及故障設置系統組成。
二、產品功能：
1、新能源汽車電機及控制器的認知；
2、新能源汽車電機及控制器的結構及原理；
3、駕駛員的意圖與電機運轉之間的體現；
4、常見故障的設置及考核；
5、配備完整的實驗說明書。
6、系統可完成電動機性能檢測；
7、能實現系統故障設置及診斷排除
8、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
三、產品規格：
1、外形尺寸1500×700×1700mm；
2、工作電源：220VAC/50Hz；
3、電機額定功率：2kw；
4、電機額定轉速：3000rpm；
5、電機工作電壓：48VDC；
6、采用UV平板噴繪面板，厚度不小于4mm,彩色電路圖，不退色、耐磨損；
7、底部安裝兩萬向兩定向的腳輪，配備剎車，方便設備的移動及固定。
8、工作電源：HV磷酸鐵鋰離子動力電池組
9、工作溫度：-40℃～+50℃
10、移動腳輪：100*60mm
11、產品工藝標準:
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面裝配32mm厚彩色高密度復合板。
四、實訓項目：
1、驅動電機系統維護與保養
2、驅動電機故障診斷與維修
3、電機控制系統故障診斷與維修
4、驅動電機系統綜合故障診斷與維修
5、電動機性能檢測
五、基本配置(每臺)：

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm	套	1
2	組合儀表	電動汽車專用	個	1
3	點火開關	配套	套	1
6	電機控制器	與電機配套	套	1
7	車載充電器與充電接口	與電池配套	套	1
8	DC-DC轉換器	全新	套	1
9	鋰動力電池組	48V20AH	套	1
10	新能源電機	永磁同步電機	套	1
11	剎車開關	全新	套	1
12	檔位開關	電動車專用	套	1
13	油門控制裝置	電動車專用	套	1
14	直流接觸器	DZ47	套	1
15	電源總開關	配套	套	1
16	移動臺架	1500×700×1700mm(帶自鎖腳輪裝置)	臺	1
17	保險絲盒	配套	套	1
18	保修卡/合格證	配套	套	1
19	教師手冊	配套	套	1
20	故障模擬與排除裝置	茂育配套	套	1

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查車用交流永磁同步電動機控制實驗臺的貨品外觀，核實車用交流永磁同步電動機控制實驗臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供車用交流永磁同步電動機控制實驗臺產品指導書和質保期，在質保范圍內提供對車用交流永磁同步電動機控制實驗臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌能囉媒涣饔来磐�步電動機控制實驗臺選型錯誤或車用交流永磁同步電動機控制實驗臺購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對車用交流永磁同步電動機控制實驗臺的發貨期為參考值，如您需要了解車用交流永磁同步電動機控制實驗臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對車用交流永磁同步電動機控制實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關車用交流永磁同步電動機控制實驗臺的技術咨詢；

---
