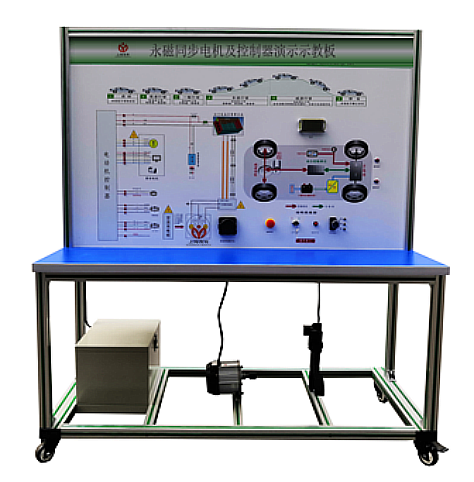

MYXNY-121永磁同步電機及控制器示教板

一、永磁同步電機及控制器示教板-組成：
主要由新能源汽車電機(電機：永磁同步電機)、電機控制器、檔位開關、加速踏板、點火開關、電源及故障設置系統組成。
二、示教板功能：
1、新能源汽車電機及控制器的認知；
2、新能源汽車電機及控制器的結構及原理；
3、駕駛員的意圖與電機運轉之間的體現；
4、常見故障的設置及考核；
5、配備完整的實驗說明書。
6、系統可完成電動機性能檢測；
7、能實現系統故障設置及診斷排除
8、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
三、產品規格：
1、外形尺寸1500×700×1700mm；
2、工作電源：220VAC/50Hz；
3、電機額定功率：2kw；
4、電機額定轉速：3000rpm；
5、電機工作電壓：48VDC；
6、采用UV平板噴繪面板，厚度不小于4mm,彩色電路圖，不退色、耐磨損；
7、底部安裝兩萬向兩定向的腳輪，配備剎車，方便設備的移動及固定。
8、工作電源：HV磷酸鐵鋰離子動力電池組
9、工作溫度：-40℃～+50℃
10、移動腳輪：100*60mm
11、產品工藝標準:
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面裝配32mm厚彩色高密度復合板。
四、實訓項目：
1、驅動電機系統維護與保養
2、驅動電機故障診斷與維修
3、電機控制系統故障診斷與維修
4、驅動電機系統綜合故障診斷與維修
5、電動機性能檢測

---
