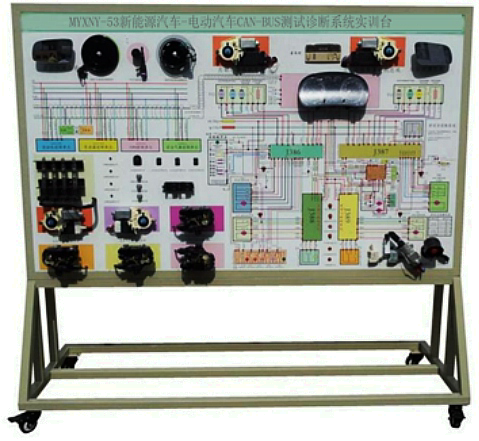

MYXNY-53電動汽車CAN測試診斷系統實訓臺

電動汽車CAN-BUS測試診斷系統實訓臺-完整展示電動汽車整車CAN總線網絡系統(包括舒適系統/電機控制/電池管理系統)，可以動態模擬整車CAN總線網絡的運行狀態與工作過程。
一、基本要求：
1、要求完整展示電動汽車整車CAN總線網絡系統(包括舒適系統/電機控制/電池管理系統)，可以動態模擬整車CAN總線網絡的運行狀態與工作過程。
2、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車整車CAN總線網絡系統結構原理圖和實物，認識和分析電動汽車整車CAN總線網絡系統的工作原理。
3、示教板面板上安裝有點火開關、帶網關通訊的整車控制器模塊，智能儀表模塊，電源系統模塊，舒適控制模塊(車燈與雨刮等），電動機控制器，工況指示燈，電源開關，油門踏板，制動踏板，動力電機等模塊與操縱開關。
4、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、技術規格：
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1740×600×1700mm(長×寬×高)
5、動力電源：72V
三．基本配置(每臺)：

序號	名稱	規格型號	單位	數量
1	控制面板與檢測臺	1.裝有各種檢測端子以及彩色原理圖 2.冷板沖壓成形移動臺架: 3.帶4只可移動腳輪:	套	1
2	電動汽車磷酸鐵鋰電池	72V20Ah 帶CAN-BUS通訊與電池管理器	套	1
3	電動車組合儀表（7寸BMS信息顯示屏）	電動汽車儀表帶CAN通訊；包含指示燈、電流電壓指示、電量指示、能量流程圖、REDAY/OK燈；	套	1
4	BMS電池管理控制單元系統	配套包括：中控模塊ECU，終端模塊ECU。	只	1
5	點火開關	配套	只	1
6	車載充電器	72V20AH，帶CAN-BUS通訊	臺	1
7	DC-DC轉換器	72V轉12V	套	1
8	電動汽車充電槍與車載側插座	電動汽車國標,CEBEA	套	1
9	電機驅動系統	72V1KW，帶CAN-BUS通訊	套	1
10	電動車車身電器系統	包括電動車窗/中控鎖系統，帶CAN-BUS通訊	套	1
11	故障模擬與排除裝置	配套	套	1
12	設備教師/學生手冊	配套	套	1
13	設備合格證、保修卡	配套	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查電動汽車CAN-BUS測試診斷系統實訓臺的貨品外觀，核實的電動汽車CAN-BUS測試診斷系統實訓臺及配件，拒收處于受損狀態的電動汽車CAN-BUS測試診斷系統實訓臺；
2、設備質保：茂育將為各采購單位提供電動汽車CAN-BUS測試診斷系統實訓臺說明書，在質保范圍內提供對電動汽車CAN-BUS測試診斷系統實訓臺的免費維修，超出條件承諾時提供對電動汽車CAN-BUS測試診斷系統實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е码妱?dòng)汽車CAN-BUS測試診斷系統實訓臺的選型錯誤或購電動汽車CAN-BUS測試診斷系統實訓臺數量錯誤，造成電動汽車CAN-BUS測試診斷系統實訓臺的退換貨要求，將不被接受；
4、設備貨期：對電動汽車CAN-BUS測試診斷系統實訓臺的發貨期為參考值，如您需要了解電動汽車CAN-BUS測試診斷系統實訓臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對電動汽車CAN-BUS測試診斷系統實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電動汽車CAN-BUS測試診斷系統實訓臺的技術咨詢。
