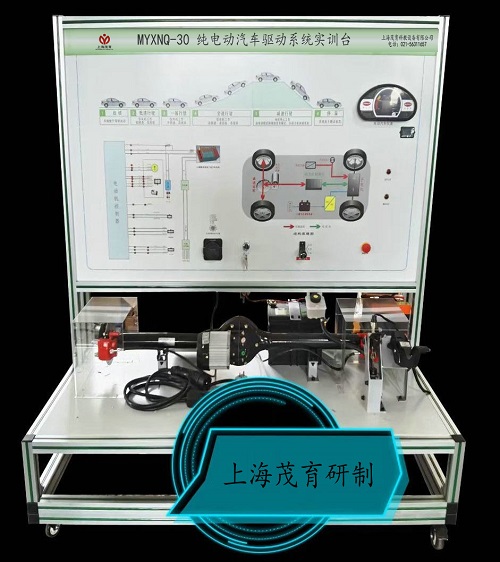

MYXNQ-30純電動汽車驅動系統實訓臺
一、純電動汽車驅動系統實訓臺-介紹：
采用真實的純電動汽車驅動系統實物為基礎，可真實展示純電動汽車驅動系統的組成結構和工作過程。適用于學校對純電動汽車驅動系統的教學需要。能滿足汽車新能源與節能實訓課程的教學需要。
二、功能特點：
1、真實可運行的純電動汽車驅動系統，充分展示純電動汽車驅動系統的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的UV平板噴繪的彩色電路原理圖。
3、實訓臺面板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺配備有電子油門控制裝置，可方便對純電動汽車驅動系統進行加減速。
6、實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。
7、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
▲8、配套新能源汽車整車控制器（軟硬件一體），配套整車控制器的上位機軟件用于監控和參數標定，整車控制器滿足師生進行二次開發，實現新能源汽車控制器創新制作的功能。
三、臺技術規格
1、工作電源：HV磷酸鐵鋰離子動力電池組
2、工作溫度：-40℃～+50℃
3、設備顏色：標準7032等
4、設備鋼管：40*40*3mm
5、設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6、移動腳輪：100*60mm
7、外形尺寸：1240×600×1700mm(長×寬×高)
四、基本配置(每臺)：
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm |
套 |
1 |
|
2 |
組合儀表 |
電動汽車專用 |
個 |
1 |
|
3 |
點火開關 |
配套 |
套 |
1 |
|
4 |
主動均衡電池管理系統 |
ABM-BMU主動均衡電池管理系統 |
套 |
1 |
|
5 |
新能源汽車整車控制器（軟硬件一體） |
▲含VCU整車控制器開發完整的資料 |
套 |
1 |
|
6 |
電機控制器 |
與電機配套 |
套 |
1 |
|
7 |
車載充電器與充電接口 |
與電池配套 |
套 |
1 |
|
8 |
DC-DC轉換器 |
48V轉12V |
套 |
1 |
|
9 |
HV磷酸鐵鋰離子動力電池組 |
48V20AH |
套 |
1 |
|
10 |
無刷直流電機驅動系統 |
48V1000W |
套 |
1 |
|
11 |
半軸剎車系統 |
電動車專用 |
套 |
1 |
|
12 |
檔位開關 |
電動車專用 |
套 |
1 |
|
13 |
油門控制裝置 |
電動車專用 |
套 |
1 |
|
14 |
直流接觸器 |
DZ47 |
套 |
1 |
|
15 |
電源總開關 |
配套 |
套 |
1 |
|
16 |
移動臺架 |
1240×600×1700mm(帶自鎖腳輪裝置) |
臺 |
1 |
|
17 |
保險絲盒 |
配套 |
套 |
1 |
|
18 |
保修卡/合格證 |
配套 |
套 |
1 |
|
19 |
教師手冊 |
配套 |
套 |
1 |
|
20 |
故障模擬與排除裝置 |
|
套 |
1 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查純電動汽車驅動系統實訓臺的貨品外觀，核實的純電動汽車驅動系統實訓臺及配件，拒收處于受損狀態的純電動汽車驅動系統實訓臺；
2、設備質保：茂育將為各采購單位提供純電動汽車驅動系統實訓臺說明書內的質保條件和質保期，在質保范圍內提供對純電動汽車驅動系統實訓臺的免費維修，超出條件承諾時提供對純電動汽車驅動系統實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е录冸妱悠囼?qū)動系統實訓臺的選型錯誤或購純電動汽車驅動系統實訓臺數量錯誤，造成純電動汽車驅動系統實訓臺的退換貨要求，將不被接受；
4、設備貨期：對的純電動汽車驅動系統實訓臺發貨期為參考值，如您需要了解純電動汽車驅動系統實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對純電動汽車驅動系統實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關純電動汽車驅動系統實訓臺的技術咨詢。
