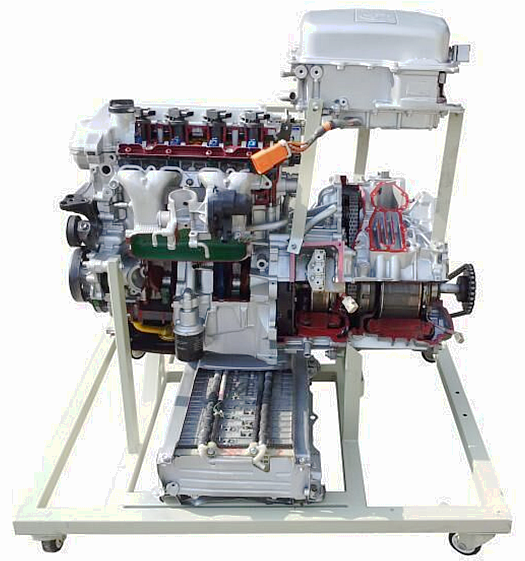

MYXNQ-17汽車油電混合動力系統解剖實驗臺

汽車油電混合動力系統解剖實驗臺-采用（豐田普銳斯，翻新）混聯式混合動力系統(包括：發動機、發電機和電動機等)總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示混聯式混合動力系統內外部結構和部件的運動情況，并可通過MCU控制系統模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的混聯式混合動力系統運行狀態，更加直觀地的掌握豐田普銳斯混聯式混合動力系統工作原理。適用于混合動力汽車動力系統原理和機械機構的教學。
二、功能特點：
1、采用原廠混聯式混合動力系統(包括：發動機、發電機和電動機等)進行機構切剖，充分展示混合動力汽車動力系統機構部分的內外結構。
2、對混聯式混合動力系統各機械剖面采用不同顏色的油漆進行噴涂。
3、由三相齒輪減速感應電機帶動發動機曲軸與電動機驅動軸做各種工況的低速運轉，真實演示混聯式混合動力系統內部機械部件的運動過程。
4、移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
三、技術參數

1、外形尺寸：1400×800×1000mm(長×寬×高)
2、動力電源：三相四線(三相五線380V±10% 50Hz)
3三相齒輪減速感應電機：
額定電壓：AC 220V/380V 50Hz
額定功率：120W
額定轉速：50Hz 90/1400rpm 60Hz 90/1500rpm
減速比：30
4、工作溫度：-40℃～+50℃
5、設備鋼管：40*40*3mm
6、設備機柜：1.5mm冷板沖壓成形
7、移動腳輪：100*60mm

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車油電混合動力系統解剖實驗臺的貨品外觀，核實汽車油電混合動力系統解剖實驗臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供汽車油電混合動力系統解剖實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對汽車油電混合動力系統解剖實驗臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌钠囉碗娀旌蟿?dòng)力系統解剖實驗臺選型錯誤或汽車油電混合動力系統解剖實驗臺購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對汽車油電混合動力系統解剖實驗臺的發貨期為參考值，如您需要了解汽車油電混合動力系統解剖實驗臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對汽車油電混合動力系統解剖實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車油電混合動力系統解剖實驗臺的技術咨詢。
